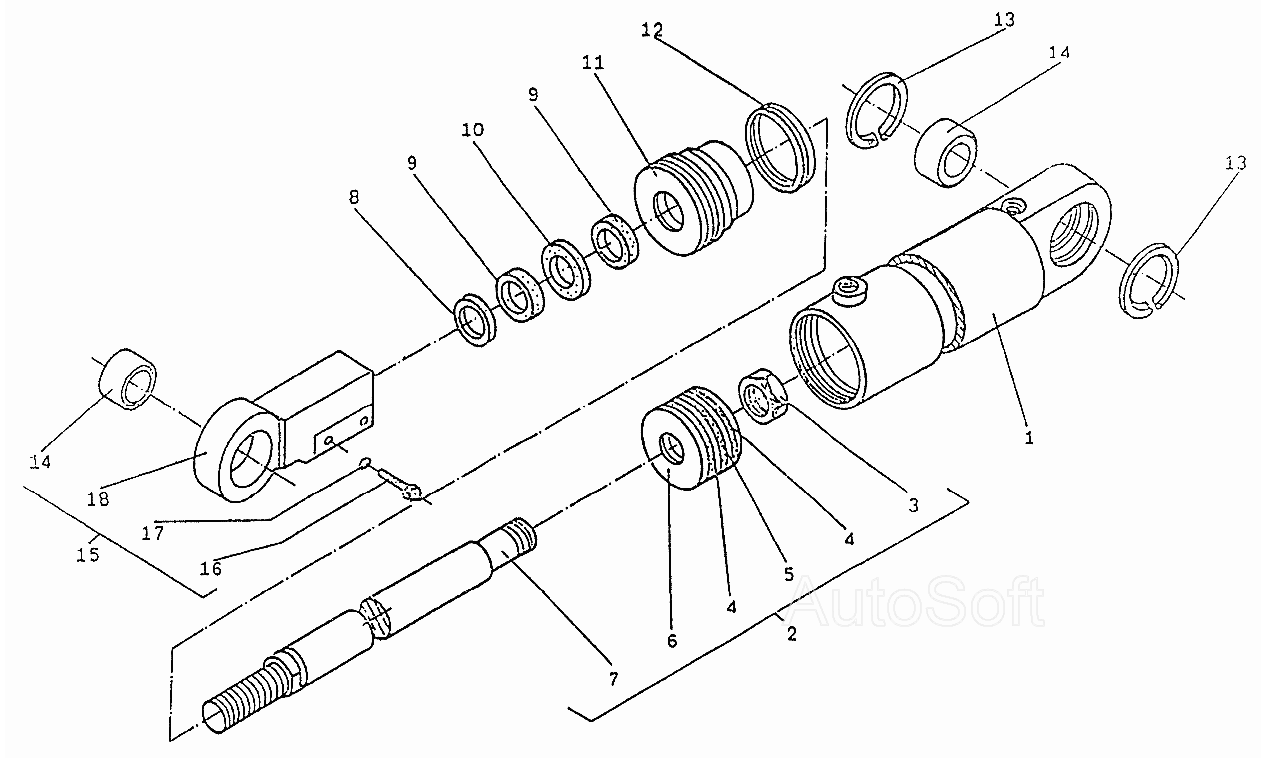

Гидравлический поршневой цилиндр ДВ-1784. Каталог 2002г.

Гидравлическая система ДВ-1784 Масляный бак в сборе ДВ-1784

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидравлический поршневой цилиндр 25ЦБХ411 (90х145)

Заводской номер: 5268.500.00.00-043 Количество на модель: 1
5268.500.00.00-043
1
1

Номер детали на чертеже:

1

Цилиндр в сборе

Заводской номер: 5268.501.00.00-04 Количество на модель: 1
5268.501.00.00-04
1
2

Номер детали на чертеже:

2

Поршневой шток в сборе

Заводской номер: 5268.502.00.00-04 Количество на модель: 1
5268.502.00.00-04
1
3

Номер детали на чертеже:

3

Гайка М36х1,5 БДС1251-83

Заводской номер: [Гайка М36х1,5 БДС1251-83] Количество на модель: 1
[Гайка М36х1,5 БДС1251-83]
1
4

Номер детали на чертеже:

4

Лента S-57164-0900-47-А

Заводской номер: [Лента S-57164-0900-47-А] Количество на модель: 2
[Лента S-57164-0900-47-А]
2
5

Номер детали на чертеже:

5

Уплотнение S-55044-0900А-46-N

Заводской номер: [Уплотнение S-55044-0900А-46-N] Количество на модель: 1
[Уплотнение S-55044-0900А-46-N]
1
6

Номер детали на чертеже:

6

Поршень

Заводской номер: 5268.101.00.01 Количество на модель: 1
5268.101.00.01
1
7

Номер детали на чертеже:

7

Поршневой шток

Заводской номер: 5268.502.00.01-04 Количество на модель: 1
5268.502.00.01-04
1
8

Номер детали на чертеже:

8

Очистительное кольцо S-56501-0400-0305

Заводской номер: [Очистительное кольцо S-56501-0400-0305] Количество на модель: 1
[Очистительное кольцо S-56501-0400-0305]
1
9

Номер детали на чертеже:

9

Лента S-57268-0400-47-А

Заводской номер: [Лента S-57268-0400-47-А] Количество на модель: 2
[Лента S-57268-0400-47-А]
2
10

Номер детали на чертеже:

10

Манжета S-55013-0400А-46-К-R

Заводской номер: [Манжета S-55013-0400А-46-К-R] Количество на модель: 1
[Манжета S-55013-0400А-46-К-R]
1
11

Номер детали на чертеже:

11

Затвор

Заводской номер: 5268.100.00.01 Количество на модель: 1
5268.100.00.01
1
12

Номер детали на чертеже:

12

Кольцо S-55382-0900А-101-А

Заводской номер: [Кольцо S-55382-0900А-101-А] Количество на модель: 1
[Кольцо S-55382-0900А-101-А]
1
13

Номер детали на чертеже:

13

Кольцо А55 БДС5300-78

Заводской номер: [Кольцо А55 БДС5300-78] Количество на модель: 2
[Кольцо А55 БДС5300-78]
2
14

Номер детали на чертеже:

14

Подшипник ШС35 3Н 9680-84

Заводской номер: [Подшипник ШС35 3Н 9680-84] Количество на модель: 2
[Подшипник ШС35 3Н 9680-84]
2
15

Номер детали на чертеже:

15

Присоединительная проушина в сборе

Заводской номер: 7026.01.00.00-03 Количество на модель: 1
7026.01.00.00-03
1
16

Номер детали на чертеже:

16

Болт 1 М12х40-8.8 БДС1232-86

Заводской номер: [Болт 1 М12х40-8.8 БДС1232-86] Количество на модель: 2
[Болт 1 М12х40-8.8 БДС1232-86]
2
17

Номер детали на чертеже:

17

Шайба 2-12Н БДС833-82

Заводской номер: [Шайба 2-12Н БДС833-82] Количество на модель: 2
[Шайба 2-12Н БДС833-82]
2
18

Номер детали на чертеже:

18

Присоединительная проушина

Заводской номер: 7026.01.00.05-03 Количество на модель: 1
7026.01.00.05-03
1
