Подъемное устройство ДВ-1661. Каталог 2002г.

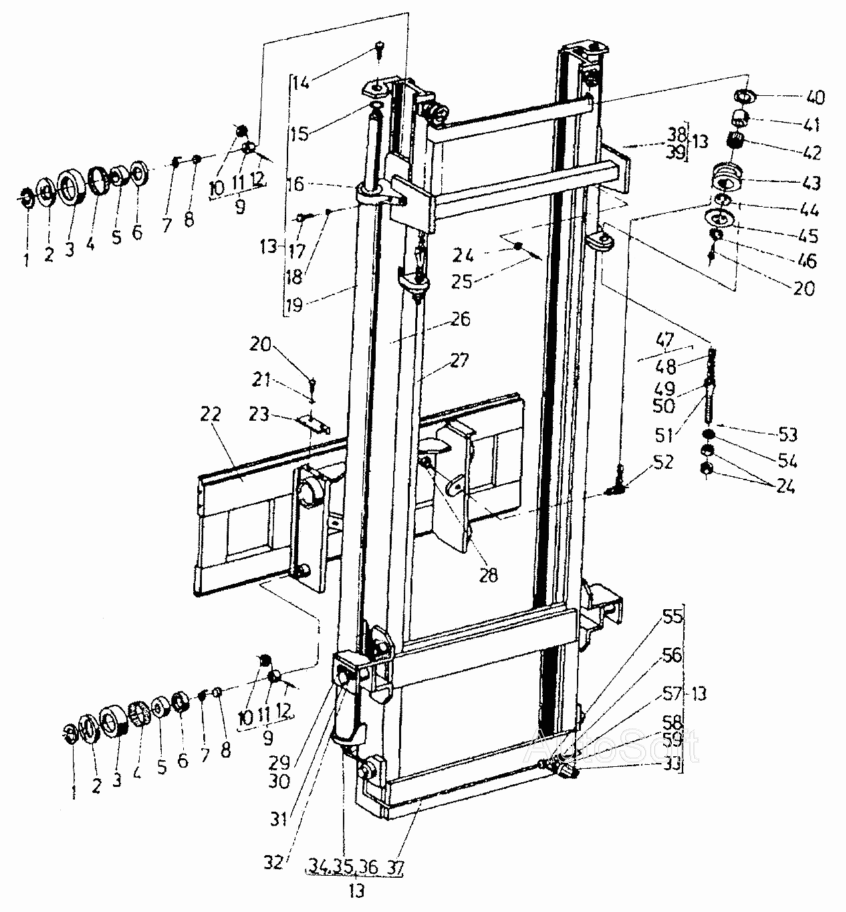

Подъемное устройство с клыком вил в сборе ДВ-1661 Общий вид ДВ-1661

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Подъемное устройство

Заводской номер: 8609.00.00.00 Количество на модель: 1
8609.00.00.00
1
1

Номер детали на чертеже:

1

Кольцо В45 БДС2 170-77

Заводской номер: [Кольцо В45 БДС2 170-77] Количество на модель: 8
[Кольцо В45 БДС2 170-77]
8
2

Номер детали на чертеже:

2

Крышка

Заводской номер: 8540.01.00.07 Количество на модель: 8
8540.01.00.07
8
3

Номер детали на чертеже:

3

Ролик

Заводской номер: 8540.01.00.02 Количество на модель: 8
8540.01.00.02
8
4

Номер детали на чертеже:

4

Подшипник игольчатый

Заводской номер: INA K55х6х20 Количество на модель: 8
INA K55х6х20
8
5

Номер детали на чертеже:

5

Втулка

Заводской номер: INA IR R45х55х22 Количество на модель: 8
INA IR R45х55х22
8
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 8540.01.00.03 Количество на модель: 8
8540.01.00.03
8
7

Номер детали на чертеже:

7

Шайба стопорная

Заводской номер: 8540.01.00.05 Количество на модель: 8
8540.01.00.05
8
8

Номер детали на чертеже:

8

Пробка

Заводской номер: 8540.01.00.04 Количество на модель: 8
8540.01.00.04
8
9

Номер детали на чертеже:

9

Ролик малый в сборе

Заводской номер: 8540.01.04.00 Количество на модель: 8
8540.01.04.00
8
10

Номер детали на чертеже:

10

Ролик

Заводской номер: 8540.01.04.03 Количество на модель: 8
8540.01.04.03
8
11

Номер детали на чертеже:

11

Корпус

Заводской номер: 8540.01.04.01 Количество на модель: 8
8540.01.04.01
8
12

Номер детали на чертеже:

12

Ось

Заводской номер: 8540.01.04.02 Количество на модель: 8
8540.01.04.02
8
13

Номер детали на чертеже:

13

Гидравлическая система

Заводской номер: 8609.05.00.00 Количество на модель: 1
8609.05.00.00
1
14

Номер детали на чертеже:

14

Специальный болт

Заводской номер: 8631.00.00.12 Количество на модель: 2
8631.00.00.12
2
15

Номер детали на чертеже:

15

Шайба регулирующая

Заводской номер: 8631.00.00.07 Количество на модель: 2
8631.00.00.07
2
16

Номер детали на чертеже:

16

Кронштейн левый

Заводской номер: 8609.05.00.01 Количество на модель: 1
8609.05.00.01
1
17

Номер детали на чертеже:

17

Винт I М10х30-8g БДС2171-72/5, 6

Заводской номер: [Винт I М10х30-8g БДС2171-72/5, 6] Количество на модель: 4
[Винт I М10х30-8g БДС2171-72/5, 6]
4
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 2 10Н БДС833-82 Количество на модель: 4
2 10Н БДС833-82
4
19

Номер детали на чертеже:

19

Плунжерный гидравлический цилиндр 25ЦПХ8/36х30/1

Заводской номер: КтМ1512-47 Количество на модель: 2
КтМ1512-47
2
20

Номер детали на чертеже:

20

Болт М6х14-8g БДС1234-71/5,6

Заводской номер: [Болт М6х14-8g БДС1234-71/5,6] Количество на модель: 10
[Болт М6х14-8g БДС1234-71/5,6]
10
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 2 6Н БДС833-82 Количество на модель: 4
2 6Н БДС833-82
4
22

Номер детали на чертеже:

22

Каретка вертикальная

Заводской номер: 8609.03.00.00 Количество на модель: 1
8609.03.00.00
1
23

Номер детали на чертеже:

23

Предохранитель

Заводской номер: 8609.00.00.01 Количество на модель: 2
8609.00.00.01
2
24

Номер детали на чертеже:

24

Гайка М16-7Н БДС744-72/5

Заводской номер: [Гайка М16-7Н БДС744-72/5] Количество на модель: 6
[Гайка М16-7Н БДС744-72/5]
6
25

Номер детали на чертеже:

25

Винт

Заводской номер: 8609.00.00.04 Количество на модель: 2
8609.00.00.04
2
26

Номер детали на чертеже:

26

Рама неподвижная

Заводской номер: 8609.01.00.00 Количество на модель: 1
8609.01.00.00
1
27

Номер детали на чертеже:

27

Рама подвижная

Заводской номер: 8609.02.00.00 Количество на модель: 1
8609.02.00.00
1
28

Номер детали на чертеже:

28

Гайка М22х1,5-7Н БДС1254-73/5

Заводской номер: [Гайка М22х1,5-7Н БДС1254-73/5] Количество на модель: 2
[Гайка М22х1,5-7Н БДС1254-73/5]
2
29

Номер детали на чертеже:

29

Шайба 2 8Н БДС833-82

Заводской номер: [Шайба 2 8Н БДС833-82] Количество на модель: 5
[Шайба 2 8Н БДС833-82]
5
30

Номер детали на чертеже:

30

Болт М8х16-8g БДС1232-72/5,6

Заводской номер: [Болт М8х16-8g БДС1232-72/5,6] Количество на модель: 4
[Болт М8х16-8g БДС1232-72/5,6]
4
31

Номер детали на чертеже:

31

Ось

Заводской номер: 8561.01.00.01 Количество на модель: 2
8561.01.00.01
2
32

Номер детали на чертеже:

32

Планка фиксирующая 30 БДС2348-74

Заводской номер: [Планка фиксирующая 30 БДС2348-74] Количество на модель: 2
[Планка фиксирующая 30 БДС2348-74]
2
33

Номер детали на чертеже:

33

Ограничитель ОДР 16/25

Заводской номер: 7005.00.09.00.00-02.Сn Количество на модель: 1
7005.00.09.00.00-02.Сn
1
34

Номер детали на чертеже:

34

Кольцо II 12 ОН-01 55874-71

Заводской номер: [Кольцо II 12 ОН-01 55874-71] Количество на модель: 4
[Кольцо II 12 ОН-01 55874-71]
4
35

Номер детали на чертеже:

35

Кольцо I А18х27 БДС3609-73

Заводской номер: [Кольцо I А18х27 БДС3609-73] Количество на модель: 3
[Кольцо I А18х27 БДС3609-73]
3
36

Номер детали на чертеже:

36

Штуцер концевой

Заводской номер: 7005.00.00.23 Количество на модель: 2
7005.00.00.23
2
37

Номер детали на чертеже:

37

Труба левая

Заводской номер: 8609.05.00.06 Количество на модель: 1
8609.05.00.06
1
38

Номер детали на чертеже:

38

Кронштейн правый

Заводской номер: 8609.05.00.02 Количество на модель: 1
8609.05.00.02
1
42

Номер детали на чертеже:

42

Подшипник игольчатый

Заводской номер: 50х58х25 Количество на модель: 2
50х58х25
2
43

Номер детали на чертеже:

43

Ролик цепной

Заводской номер: 8609.00.00.03 Количество на модель: 2
8609.00.00.03
2
44

Номер детали на чертеже:

44

Крышка

Заводской номер: 8631.00.00.15 Количество на модель: 2
8631.00.00.15
2
45

Номер детали на чертеже:

45

Крышка

Заводской номер: 8609.00.00.02 Количество на модель: 2
8609.00.00.02
2
46

Номер детали на чертеже:

46

Планка

Заводской номер: 8631.00.00.16 Количество на модель: 2
8631.00.00.16
2
47

Номер детали на чертеже:

47

Цепь в сборе

Заводской номер: 8609.04.00.00 Количество на модель: 2
8609.04.00.00
2
48

Номер детали на чертеже:

48

Цепь пластинчатая А-110х20/4+4/-Б БДС471 7-72

Заводской номер: [Цепь пластинчатая А-110х20/4+4/-Б БДС471 7-72] Количество на модель: 1
[Цепь пластинчатая А-110х20/4+4/-Б БДС471 7-72]
1
49

Номер детали на чертеже:

49

Шплинт 1,6х14 БДС55-77

Заводской номер: [Шплинт 1,6х14 БДС55-77] Количество на модель: 2
[Шплинт 1,6х14 БДС55-77]
2
50

Номер детали на чертеже:

50

Ось

Заводской номер: 8609.04.00.02 Количество на модель: 2
8609.04.00.02
2
51

Номер детали на чертеже:

51

Болт длинный

Заводской номер: 8609.04.00.03 Количество на модель: 1
8609.04.00.03
1
52

Номер детали на чертеже:

52

Специальный болт

Заводской номер: 8609.04.00.01 Количество на модель: 1
8609.04.00.01
1
53

Номер детали на чертеже:

53

Шплинт 4х40 БДС55-77

Заводской номер: [Шплинт 4х40 БДС55-77] Количество на модель: 4
[Шплинт 4х40 БДС55-77]
4
54

Номер детали на чертеже:

54

Шайба сферическая 16 БДС2327-73

Заводской номер: [Шайба сферическая 16 БДС2327-73] Количество на модель: 2
[Шайба сферическая 16 БДС2327-73]
2
55

Номер детали на чертеже:

55

Тройник

Заводской номер: 8609.05.00.04 Количество на модель: 1
8609.05.00.04
1
56

Номер детали на чертеже:

56

Накидная гайка II 12 ОН-04 55874-71

Заводской номер: [Накидная гайка II 12 ОН-04 55874-71] Количество на модель: 4
[Накидная гайка II 12 ОН-04 55874-71]
4
57

Номер детали на чертеже:

57

Труба правая

Заводской номер: 8609.05.00.05 Количество на модель: 1
8609.05.00.05
1
58

Номер детали на чертеже:

58

Кронштейн

Заводской номер: 8600.01.04.04 Количество на модель: 1
8600.01.04.04
1
59

Номер детали на чертеже:

59

Скоба Б30-30 БДС8648-71

Заводской номер: [Скоба Б30-30 БДС8648-71] Количество на модель: 1
[Скоба Б30-30 БДС8648-71]
1
Подъемное устройство с клыком вил в сборе ДВ-1661 Общий вид ДВ-1661
