Цилиндр телескопический ДВ-1661. Каталог 2002г.

Командное устройство ДВ-1661 Цилиндр телескопический ДВ-1661

Вид отображения:

Детали справа

По ширине экрана

4148.00.00.00

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

27

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

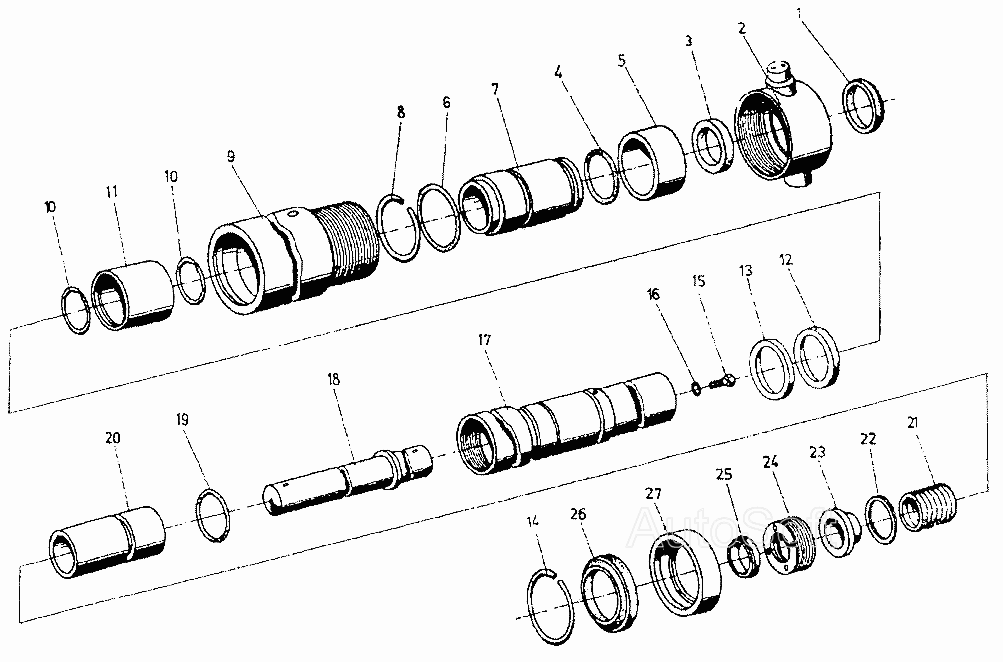

Цилиндр телескопический Т1-100/28-2

Заводской номер: 4148.00.00.00 Количество на модель: 1

4148.00.00.00

1

1

Номер детали на чертеже:

1

Кольцо очистительное 60

Заводской номер: ЗН6810 Количество на модель: 1

ЗН6810

1

2

Номер детали на чертеже:

2

Гайка

Заводской номер: 4148.00.09 Количество на модель: 1

4148.00.09

1

3

Номер детали на чертеже:

3

Уплотнение К2 660х80 БДС12420-74

Заводской номер: [Уплотнение К2 660х80 БДС12420-74] Количество на модель: 1

[Уплотнение К2 660х80 БДС12420-74]

1

4

Номер детали на чертеже:

4

О-кольцо 75х3 ОН-02 52658-71

Заводской номер: [О-кольцо 75х3 ОН-02 52658-71] Количество на модель: 1

[О-кольцо 75х3 ОН-02 52658-71]

1

5

Номер детали на чертеже:

5

Втулка

Заводской номер: 4173.00.03 Количество на модель: 1

4173.00.03

1

6

Номер детали на чертеже:

6

О-кольцо 75х5 ОН-02 52658-71

Заводской номер: [О-кольцо 75х5 ОН-02 52658-71] Количество на модель: 1

[О-кольцо 75х5 ОН-02 52658-71]

1

7

Номер детали на чертеже:

7

Втулка направляющая

Заводской номер: 4173.00.04 Количество на модель: 1

4173.00.04

1

8

Номер детали на чертеже:

8

Кольцо предохранительное А85

Заводской номер: 4150.00.06 Количество на модель: 1

4150.00.06

1

9

Номер детали на чертеже:

9

Цилиндр

Заводской номер: 4173.00.01 Количество на модель: 1

4173.00.01

1

10

Номер детали на чертеже:

10

Кольцо предохранительное В70

Заводской номер: 4150.00.07 Количество на модель: 2

4150.00.07

2

11

Номер детали на чертеже:

11

Втулка I

Заводской номер: 4148.00.14 Количество на модель: 1

4148.00.14

1

12

Номер детали на чертеже:

12

Уплотнение К2А 70х85 БДС12420-74

Заводской номер: [Уплотнение К2А 70х85 БДС12420-74] Количество на модель: 1

[Уплотнение К2А 70х85 БДС12420-74]

1

13

Номер детали на чертеже:

13

Кольцо опорное

Заводской номер: 4150.00.10 Количество на модель: 1

4150.00.10

1

14

Номер детали на чертеже:

14

Кольцо предохранительное А95

Заводской номер: 4150.00.18 Количество на модель: 1

4150.00.18

1

15

Номер детали на чертеже:

15

Болт I М8х8 БДС1230-72/6,6

Заводской номер: [Болт I М8х8 БДС1230-72/6,6] Количество на модель: 2

[Болт I М8х8 БДС1230-72/6,6]

2

16

Номер детали на чертеже:

16

Кольцо II А8х14/М1 БДС3609-73

Заводской номер: [Кольцо II А8х14/М1 БДС3609-73] Количество на модель: 2

[Кольцо II А8х14/М1 БДС3609-73]

2

17

Номер детали на чертеже:

17

Плунжер II

Заводской номер: 4148.02.00 Количество на модель: 1

4148.02.00

1

18

Номер детали на чертеже:

18

Плунжер I

Заводской номер: 4148.01.00 Количество на модель: 1

4148.01.00

1

19

Номер детали на чертеже:

19

О-кольцо 60х3 ОН-02 52658-71

Заводской номер: [О-кольцо 60х3 ОН-02 52658-71] Количество на модель: 1

[О-кольцо 60х3 ОН-02 52658-71]

1

20

Номер детали на чертеже:

20

Втулка специальная

Заводской номер: 4150.00.13 Количество на модель: 1

4150.00.13

1

21

Номер детали на чертеже:

21

Пакет шевронный ПТ 30х55 ОН-02 52664-71

Заводской номер: [Пакет шевронный ПТ 30х55 ОН-02 52664-71] Количество на модель: 1

[Пакет шевронный ПТ 30х55 ОН-02 52664-71]

1

22

Номер детали на чертеже:

22

Регулирующая пластина

Заводской номер: 4150.00.14 Количество на модель: 6

4150.00.14

6

23

Номер детали на чертеже:

23

Втулка

Заводской номер: 4150.00.15 Количество на модель: 1

4150.00.15

1

24

Номер детали на чертеже:

24

Гайка

Заводской номер: 4150.00.16 Количество на модель: 1

4150.00.16

1

27

Номер детали на чертеже:

27

Втулка

Заводской номер: 4150.00.17 Количество на модель: 1

4150.00.17

1
