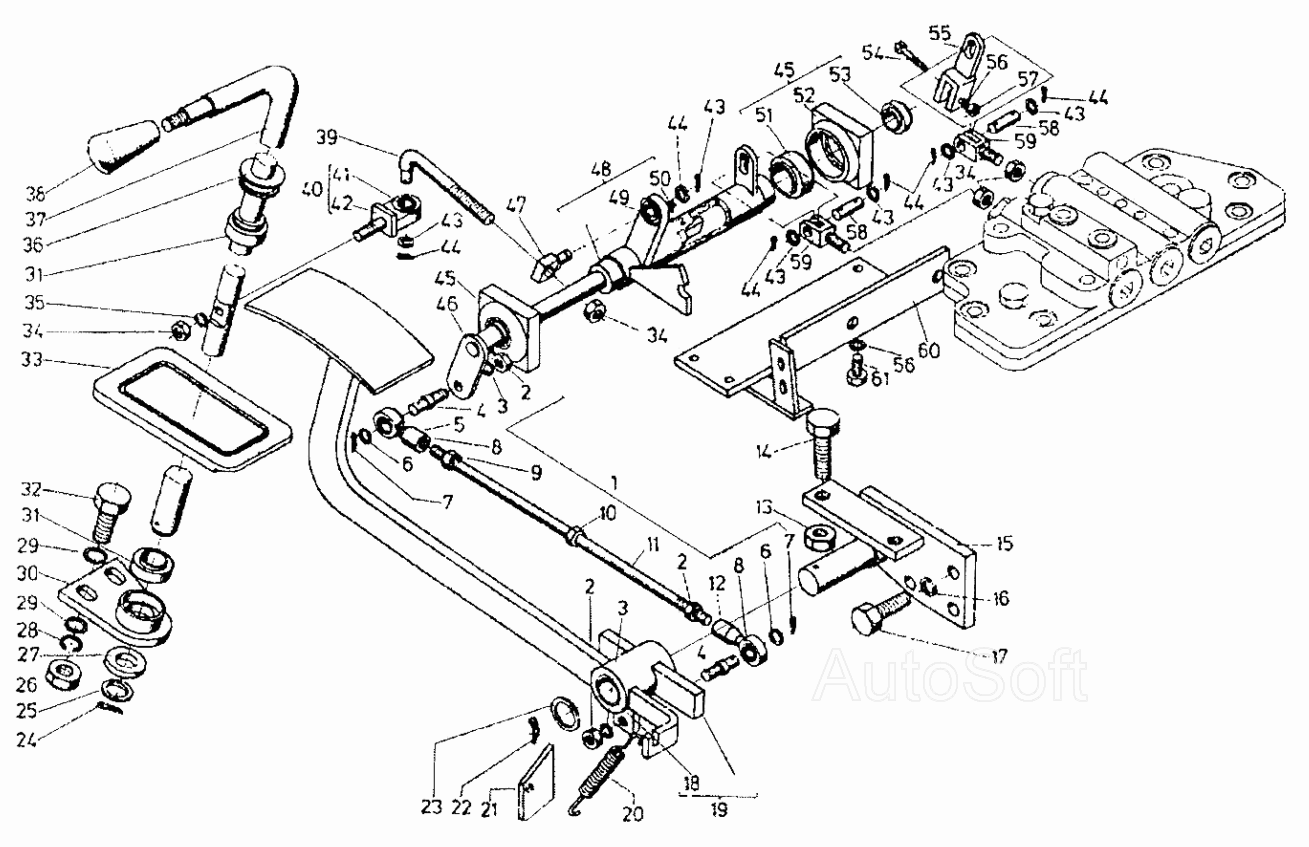

Командное устройство гидродинамической передачи ДВ-1661. Каталог 2002г.

Система охлаждения гидродинамической передачи ДВ-1661 Трансмиссия ДВ-1661

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Командное устройство гидродинамической передачи

Заводской номер: 1661.33.10.24.00.00 Количество на модель: 1
1661.33.10.24.00.00
1
1

Номер детали на чертеже:

1

Штанга в сборе

Заводской номер: 1661.33.10.24.08.00 Количество на модель: 1
1661.33.10.24.08.00
1
2

Номер детали на чертеже:

2

Гайка I М6-5 БДС1250-83

Заводской номер: [Гайка I М6-5 БДС1250-83] Количество на модель: 3
[Гайка I М6-5 БДС1250-83]
3
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 2 6Н БДС833-82 Количество на модель: 2
2 6Н БДС833-82
2
4

Номер детали на чертеже:

4

Штифт специальный

Заводской номер: 1788.33.11.01.04.01 Количество на модель: 2
1788.33.11.01.04.01
2
5

Номер детали на чертеже:

5

Гнездо с резьбой левое

Заводской номер: 1661.33.04.02.02 Количество на модель: 1
1661.33.04.02.02
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 1661.33.04.02.05 Количество на модель: 2
1661.33.04.02.05
2
7

Номер детали на чертеже:

7

Шплинт 1,6х10 БДС55-77

Заводской номер: [Шплинт 1,6х10 БДС55-77] Количество на модель: 2
[Шплинт 1,6х10 БДС55-77]
2
8

Номер детали на чертеже:

8

Подшипник Ш6 Ст. СИВ 1478-78

Заводской номер: [Подшипник Ш6 Ст. СИВ 1478-78] Количество на модель: 2
[Подшипник Ш6 Ст. СИВ 1478-78]
2
9

Номер детали на чертеже:

9

Гайка I М61LM-5 БДС1250-83

Заводской номер: [Гайка I М61LM-5 БДС1250-83] Количество на модель: 1
[Гайка I М61LM-5 БДС1250-83]
1
10

Номер детали на чертеже:

10

Гайка

Заводской номер: 1661.33.04.02.04 Количество на модель: 1
1661.33.04.02.04
1
11

Номер детали на чертеже:

11

Штанга

Заводской номер: 1661.33.10.24.08.01 Количество на модель: 1
1661.33.10.24.08.01
1
12

Номер детали на чертеже:

12

Гнездо с резьбой

Заводской номер: 1661.33.04.02.01 Количество на модель: 1
1661.33.04.02.01
1
13

Номер детали на чертеже:

13

Гайка М10-5 БДС15742-83

Заводской номер: [Гайка М10-5 БДС15742-83] Количество на модель: 2
[Гайка М10-5 БДС15742-83]
2
14

Номер детали на чертеже:

14

Болт I М10х35-8g БДС1232-72/5,6

Заводской номер: [Болт I М10х35-8g БДС1232-72/5,6] Количество на модель: 2
[Болт I М10х35-8g БДС1232-72/5,6]
2
15

Номер детали на чертеже:

15

Кронштейн в сборе

Заводской номер: 1661.33.10.24.06.00 Количество на модель: 1
1661.33.10.24.06.00
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 2 10Н БДС833-82 Количество на модель: 5
2 10Н БДС833-82
5
17

Номер детали на чертеже:

17

Болт I М10х20-8g БДС1232-72/5,6

Заводской номер: [Болт I М10х20-8g БДС1232-72/5,6] Количество на модель: 5
[Болт I М10х20-8g БДС1232-72/5,6]
5
18

Номер детали на чертеже:

18

Втулка

Заводской номер: 1661.33.10.19.01.01 Количество на модель: 1
1661.33.10.19.01.01
1
19

Номер детали на чертеже:

19

Педаль

Заводской номер: 1661.33.10.24.05.00 Количество на модель: 1
1661.33.10.24.05.00
1
20

Номер детали на чертеже:

20

Пружина возвратная

Заводской номер: 416.02.00.01-01 Количество на модель: 1
416.02.00.01-01
1
21

Номер детали на чертеже:

21

Планка

Заводской номер: 1661.33.10.24.00.05 Количество на модель: 1
1661.33.10.24.00.05
1
22

Номер детали на чертеже:

22

Шплинт 5х32 БДС55-77

Заводской номер: [Шплинт 5х32 БДС55-77] Количество на модель: 1
[Шплинт 5х32 БДС55-77]
1
23

Номер детали на чертеже:

23

Шайба М18 БДС14494-78

Заводской номер: [Шайба М18 БДС14494-78] Количество на модель: 1
[Шайба М18 БДС14494-78]
1
24

Номер детали на чертеже:

24

Шплинт 4х22 БДС55-77

Заводской номер: [Шплинт 4х22 БДС55-77] Количество на модель: 1
[Шплинт 4х22 БДС55-77]
1
25

Номер детали на чертеже:

25

Шайба М16 БДС14494-78

Заводской номер: [Шайба М16 БДС14494-78] Количество на модель: 1
[Шайба М16 БДС14494-78]
1
26

Номер детали на чертеже:

26

Гайка М12-5 БДС15742-83

Заводской номер: [Гайка М12-5 БДС15742-83] Количество на модель: 2
[Гайка М12-5 БДС15742-83]
2
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 1661.33.10.16.00.01 Количество на модель: 1
1661.33.10.16.00.01
1
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 2 12Н БДС833-82 Количество на модель: 2
2 12Н БДС833-82
2
29

Номер детали на чертеже:

29

Шайба М12 МДС14494-78

Заводской номер: [Шайба М12 МДС14494-78] Количество на модель: 4
[Шайба М12 МДС14494-78]
4
30

Номер детали на чертеже:

30

Опора

Заводской номер: 1661.33.10.24.09.00 Количество на модель: 1
1661.33.10.24.09.00
1
31

Номер детали на чертеже:

31

Подшипник Ш15 Ст. СИВ 1478-78

Заводской номер: [Подшипник Ш15 Ст. СИВ 1478-78] Количество на модель: 2
[Подшипник Ш15 Ст. СИВ 1478-78]
2
32

Номер детали на чертеже:

32

Болт I М12х25-8g БДС1230-72/5,6

Заводской номер: [Болт I М12х25-8g БДС1230-72/5,6] Количество на модель: 2
[Болт I М12х25-8g БДС1230-72/5,6]
2
33

Номер детали на чертеже:

33

Подножка резиновая

Заводской номер: 676.04.01.01 Количество на модель: 1
676.04.01.01
1
34

Номер детали на чертеже:

34

Гайка М8-04 БДС1262-83

Заводской номер: [Гайка М8-04 БДС1262-83] Количество на модель: 5
[Гайка М8-04 БДС1262-83]
5
35

Номер детали на чертеже:

35

Гайка 2 8Н БДС833-82

Заводской номер: [Гайка 2 8Н БДС833-82] Количество на модель: 1
[Гайка 2 8Н БДС833-82]
1
36

Номер детали на чертеже:

36

Втулка

Заводской номер: 1661.33.10.16.00.14 Количество на модель: 1
1661.33.10.16.00.14
1
37

Номер детали на чертеже:

37

Рычаг в сборе

Заводской номер: 1661.33.10 24.07.00 Количество на модель: 1
1661.33.10 24.07.00
1
38

Номер детали на чертеже:

38

Рукоятка

Заводской номер: 1661.33.10 03.04.02 Количество на модель: 1
1661.33.10 03.04.02
1
39

Номер детали на чертеже:

39

Штанга

Заводской номер: 1661.33.10 24.10.02 Количество на модель: 1
1661.33.10 24.10.02
1
40

Номер детали на чертеже:

40

Гнездо в сборе

Заводской номер: 1661.33.10 24.10.00 Количество на модель: 1
1661.33.10 24.10.00
1
41

Номер детали на чертеже:

41

Подшипник Ш6

Заводской номер: Ст.на СИВ1478-78 Количество на модель: 1
Ст.на СИВ1478-78
1
42

Номер детали на чертеже:

42

Гнездо

Заводской номер: 1661.33.10 24.10.01 Количество на модель: 1
1661.33.10 24.10.01
1
43

Номер детали на чертеже:

43

Шайба М6 БДС14494-78

Заводской номер: [Шайба М6 БДС14494-78] Количество на модель: 6
[Шайба М6 БДС14494-78]
6
44

Номер детали на чертеже:

44

Шплинт 1,6х10 БДС55-70

Заводской номер: [Шплинт 1,6х10 БДС55-70] Количество на модель: 6
[Шплинт 1,6х10 БДС55-70]
6
45

Номер детали на чертеже:

45

Подшипник в сборе

Заводской номер: 1661.33.10 24.02.00 Количество на модель: 2
1661.33.10 24.02.00
2
46

Номер детали на чертеже:

46

Ось в сборе

Заводской номер: 1661.33.10 24.04.00 Количество на модель: 1
1661.33.10 24.04.00
1
47

Номер детали на чертеже:

47

Штифт

Заводской номер: 1661.33.10 24.03 00 Количество на модель: 1
1661.33.10 24.03 00
1
48

Номер детали на чертеже:

48

Ось в сборе

Заводской номер: 1661.33.10 24.03.00 Количество на модель: 1
1661.33.10 24.03.00
1
50

Номер детали на чертеже:

50

Пресс-масленка

Заводской номер: 1.1 БДС1640-81 Количество на модель: 1
1.1 БДС1640-81
1
51

Номер детали на чертеже:

51

Подшипник Ш20

Заводской номер: Ст.на СИВ1478-78 Количество на модель: 1
Ст.на СИВ1478-78
1
52

Номер детали на чертеже:

52

Корпус

Заводской номер: 1661.33.10 24.02.01 Количество на модель: 1
1661.33.10 24.02.01
1
53

Номер детали на чертеже:

53

Подшипник Ш12

Заводской номер: Ст. на СИВ14478-78 Количество на модель: 1
Ст. на СИВ14478-78
1
54

Номер детали на чертеже:

54

Болт I М6х24-8g БДС1230-72/5,6

Заводской номер: [Болт I М6х24-8g БДС1230-72/5,6] Количество на модель: 1
[Болт I М6х24-8g БДС1230-72/5,6]
1
55

Номер детали на чертеже:

55

Плечо

Заводской номер: 1661.33.10 24.00.01 Количество на модель: 1
1661.33.10 24.00.01
1
56

Номер детали на чертеже:

56

Шайба 2 6H БДС833-82

Заводской номер: [Шайба 2 6H БДС833-82] Количество на модель: 5
[Шайба 2 6H БДС833-82]
5
57

Номер детали на чертеже:

57

Гайка М6-5 БДС15742-83

Заводской номер: [Гайка М6-5 БДС15742-83] Количество на модель: 1
[Гайка М6-5 БДС15742-83]
1
58

Номер детали на чертеже:

58

Ось

Заводской номер: 1661.33.10 24.00.06 Количество на модель: 2
1661.33.10 24.00.06
2
59

Номер детали на чертеже:

59

Вилка

Заводской номер: 1661.33.10 24. 00.04 Количество на модель: 2
1661.33.10 24. 00.04
2
60

Номер детали на чертеже:

60

Кронштейн в сборе

Заводской номер: 1661.33.10 24.01.00 Количество на модель: 1
1661.33.10 24.01.00
1
61

Номер детали на чертеже:

61

Болт 1М6х16-8g БДС1230-72/5,6

Заводской номер: [Болт 1М6х16-8g БДС1230-72/5,6] Количество на модель: 4
[Болт 1М6х16-8g БДС1230-72/5,6]
4
