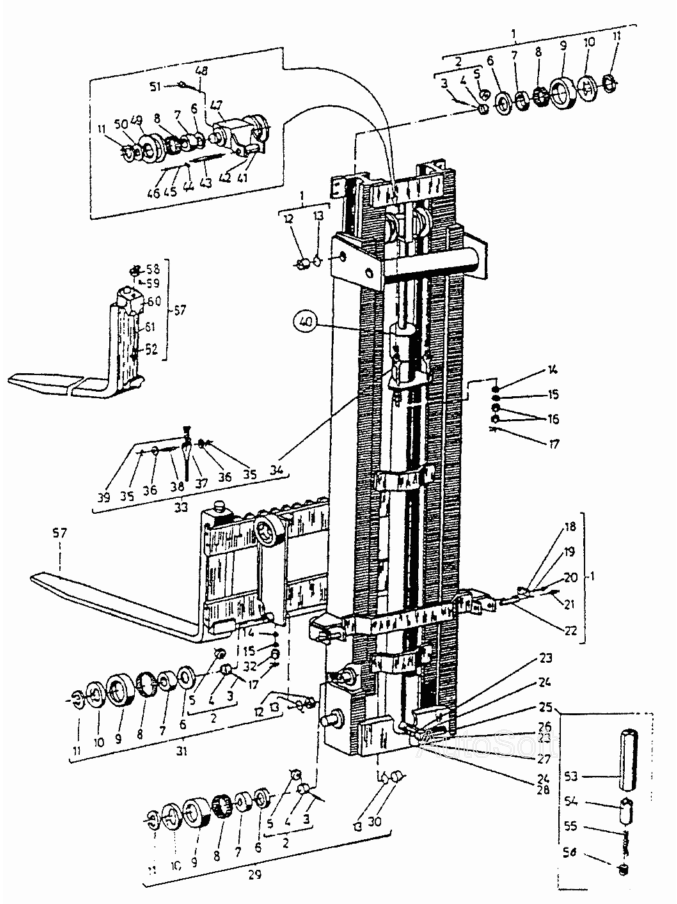

Подъемное устройство с клыком вил в сборе ДВ-1621. Каталог 2002г.

Подъемное устройство с клыком вил в сборе ДВ-1621 Подъемное устройство ДВ-1621

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Подъемное устройство

Заводской номер: 8540.2.00.00.00 Количество на модель:
8540.2.00.00.00

Номер детали на чертеже:

Подъемное устройство

Заводской номер: 8561.00.00.00 Количество на модель: 1
8561.00.00.00
1
1

Номер детали на чертеже:

1

Рама неподвижная

Заводской номер: 8561.01.00.00 Количество на модель: 1
8561.01.00.00
1
1

Номер детали на чертеже:

1

Рама неподвижная

Заводской номер: 8540.2.01.00.00 Количество на модель:
8540.2.01.00.00
2

Номер детали на чертеже:

2

Ролик малый в сборе

Заводской номер: 854001.04.00 Количество на модель: 8
854001.04.00
8
3

Номер детали на чертеже:

3

Ось

Заводской номер: 8540.01.04.02 Количество на модель: 8
8540.01.04.02
8
4

Номер детали на чертеже:

4

Корпус

Заводской номер: 8540.01.04.01 Количество на модель: 8
8540.01.04.01
8
5

Номер детали на чертеже:

5

Ролик

Заводской номер: 8540.01.04.03 Количество на модель: 8
8540.01.04.03
8
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 8540.01.00.03 Количество на модель: 10
8540.01.00.03
10
7

Номер детали на чертеже:

7

Втулка

Заводской номер: INA IR5х55х22 Количество на модель: 10
INA IR5х55х22
10
8

Номер детали на чертеже:

8

Подшипник игольчатый

Заводской номер: INA K55х63х20 Количество на модель: 10
INA K55х63х20
10
9

Номер детали на чертеже:

9

Ролик

Заводской номер: 8540.01.00.02 Количество на модель:
8540.01.00.02
9

Номер детали на чертеже:

9

Ролик

Заводской номер: 8562.01.00.02 Количество на модель: 8
8562.01.00.02
8
10

Номер детали на чертеже:

10

Крышка

Заводской номер: 8540.01.00.07 Количество на модель: 8
8540.01.00.07
8
11

Номер детали на чертеже:

11

Кольцо В45 БДС21 70-77

Заводской номер: [Кольцо В45 БДС21 70-77] Количество на модель: 10
[Кольцо В45 БДС21 70-77]
10
12

Номер детали на чертеже:

12

Пробка

Заводской номер: 8540.01.00.04 Количество на модель: 6
8540.01.00.04
6
13

Номер детали на чертеже:

13

Шайба стопорная

Заводской номер: 8540.01.00.08 Количество на модель: 8
8540.01.00.08
8
14

Номер детали на чертеже:

14

Шайба сферическая 16 БДС2327-77

Заводской номер: [Шайба сферическая 16 БДС2327-77] Количество на модель: 4
[Шайба сферическая 16 БДС2327-77]
4
15

Номер детали на чертеже:

15

Шайба 16 БДС2327-77

Заводской номер: [Шайба 16 БДС2327-77] Количество на модель: 4
[Шайба 16 БДС2327-77]
4
16

Номер детали на чертеже:

16

Гайка М16-7Н БДС744-72/5

Заводской номер: [Гайка М16-7Н БДС744-72/5] Количество на модель: 4
[Гайка М16-7Н БДС744-72/5]
4
17

Номер детали на чертеже:

17

Шплинт 4х36 БДС55-77

Заводской номер: [Шплинт 4х36 БДС55-77] Количество на модель: 4
[Шплинт 4х36 БДС55-77]
4
18

Номер детали на чертеже:

18

Планка фиксирующая 30 БДС2348-74

Заводской номер: [Планка фиксирующая 30 БДС2348-74] Количество на модель: 2
[Планка фиксирующая 30 БДС2348-74]
2
19

Номер детали на чертеже:

19

Пружинная шайба

Заводской номер: 2 8Н БДС833-82 Количество на модель: 4
2 8Н БДС833-82
4
20

Номер детали на чертеже:

20

Болт I М8х20-8g БДС1232-72/5,6

Заводской номер: [Болт I М8х20-8g БДС1232-72/5,6] Количество на модель: 4
[Болт I М8х20-8g БДС1232-72/5,6]
4
21

Номер детали на чертеже:

21

Пресс-масленка 1-В БДС1640-73

Заводской номер: [Пресс-масленка 1-В БДС1640-73] Количество на модель: 2
[Пресс-масленка 1-В БДС1640-73]
2
22

Номер детали на чертеже:

22

Ось

Заводской номер: 8561.01.00.01 Количество на модель: 2
8561.01.00.01
2
23

Номер детали на чертеже:

23

Кольцо I А18х22 БДС3609-73

Заводской номер: [Кольцо I А18х22 БДС3609-73] Количество на модель: 2
[Кольцо I А18х22 БДС3609-73]
2
24

Номер детали на чертеже:

24

Кольцо I А22х27 БДС3609-73

Заводской номер: [Кольцо I А22х27 БДС3609-73] Количество на модель: 1
[Кольцо I А22х27 БДС3609-73]
1
25

Номер детали на чертеже:

25

Дроссель нерегулируемый ДН-16 (2,8х72)

Заводской номер: 5752.00 Количество на модель: 1
5752.00
1
25

Номер детали на чертеже:

25

Дроссель нерегулируемый ДН-12 (2х20)

Заводской номер: 5751.00 Количество на модель: 1
5751.00
1
26

Номер детали на чертеже:

26

Болт накидной гайки 2М18х1,5

Заводской номер: 7005.00.00.89-08 Количество на модель: 1
7005.00.00.89-08
1
27

Номер детали на чертеже:

27

Накидная гайка

Заводской номер: 7005.00.00.86-03 Количество на модель: 1
7005.00.00.86-03
1
28

Номер детали на чертеже:

28

Планка

Заводской номер: 8560.00.00.01 Количество на модель: 1
8560.00.00.01
1
28

Номер детали на чертеже:

28

Штуцер специальный

Заводской номер: 8540.2.00.00.01 Количество на модель: 1
8540.2.00.00.01
1
29

Номер детали на чертеже:

29

Рама подвижная

Заводской номер: 8540.2.02.00.00 Количество на модель: 1
8540.2.02.00.00
1
29

Номер детали на чертеже:

29

Рама подвижная

Заводской номер: 8561.02.00.00 Количество на модель: 1
8561.02.00.00
1
30

Номер детали на чертеже:

30

Пробка

Заводской номер: 8540.02.00.06 Количество на модель: 2
8540.02.00.06
2
31

Номер детали на чертеже:

31

Каретка вертикальная

Заводской номер: 8540.2.03.00.00 Количество на модель: 1
8540.2.03.00.00
1
31

Номер детали на чертеже:

31

Каретка вертикальная

Заводской номер: 8561.03.00.00 Количество на модель: 1
8561.03.00.00
1
32

Номер детали на чертеже:

32

Гайка 2М16-7Н БДС745-73/5

Заводской номер: [Гайка 2М16-7Н БДС745-73/5] Количество на модель: 2
[Гайка 2М16-7Н БДС745-73/5]
2
33

Номер детали на чертеже:

33

Цепь в сборе

Заводской номер: 8560.04.00.00 Количество на модель: 2
8560.04.00.00
2
34

Номер детали на чертеже:

34

Болт длинный

Заводской номер: 7004.00.00.133-01 Количество на модель: 2
7004.00.00.133-01
2
35

Номер детали на чертеже:

35

Шплинт 1,6х10 БДС55-77

Заводской номер: [Шплинт 1,6х10 БДС55-77] Количество на модель: 8
[Шплинт 1,6х10 БДС55-77]
8
36

Номер детали на чертеже:

36

Шайба

Заводской номер: АМ6 БДС206-78 Количество на модель: 8
АМ6 БДС206-78
8
37

Номер детали на чертеже:

37

Болт короткий

Заводской номер: 7004.00.00.132-01 Количество на модель: 2
7004.00.00.132-01
2
38

Номер детали на чертеже:

38

Ось

Заводской номер: 7004.00.00.166 Количество на модель: 4
7004.00.00.166
4
39

Номер детали на чертеже:

39

Цепь пластинчатая А103х20 (4+4)А L=2060 БДС471 7-72

Заводской номер: [Цепь пластинчатая А103х20 (4+4)А L=2060 БДС471 7-72] Количество на модель: 2
[Цепь пластинчатая А103х20 (4+4)А L=2060 БДС471 7-72]
2
39

Номер детали на чертеже:

39

Цепь пластинчатая А105х20 (4+4)А БДС471 7-72

Заводской номер: [Цепь пластинчатая А105х20 (4+4)А БДС471 7-72] Количество на модель: 2
[Цепь пластинчатая А105х20 (4+4)А БДС471 7-72]
2
40

Номер детали на чертеже:

40

Плунжерный цилиндр ЦПС 6(63х1660)0

Заводской номер: 2911.00.00-01 Количество на модель: 1
2911.00.00-01
1
40

Номер детали на чертеже:

40

Плунжерный цилиндр ЦПС 5(50х1660)0

Заводской номер: 2910.00.00-01 Количество на модель: 1
2910.00.00-01
1
41

Номер детали на чертеже:

41

Шайба

Заводской номер: 8560.00.00.05 Количество на модель: 2
8560.00.00.05
2
42

Номер детали на чертеже:

42

Ролик

Заводской номер: 8560.00.00.04 Количество на модель: 1
8560.00.00.04
1
43

Номер детали на чертеже:

43

Ось

Заводской номер: 8560.00.00.03 Количество на модель: 1
8560.00.00.03
1
45

Номер детали на чертеже:

45

Шайба

Заводской номер: 2 5Н БДС833-82 Количество на модель: 1
2 5Н БДС833-82
1
46

Номер детали на чертеже:

46

Винт I М5х10-8g БДС832-76/5,8

Заводской номер: [Винт I М5х10-8g БДС832-76/5,8] Количество на модель: 1
[Винт I М5х10-8g БДС832-76/5,8]
1
47

Номер детали на чертеже:

47

Несущая балка в сборе

Заводской номер: 8560.05.00.00 Количество на модель: 1
8560.05.00.00
1
48

Номер детали на чертеже:

48

Шайба

Заводской номер: 2 10Н БДС833-82 Количество на модель: 1
2 10Н БДС833-82
1
49

Номер детали на чертеже:

49

Ролик цепной

Заводской номер: 8544.00.00.06 Количество на модель: 2
8544.00.00.06
2
50

Номер детали на чертеже:

50

Шайба

Заводской номер: 8560.00.00.02 Количество на модель: 2
8560.00.00.02
2
51

Номер детали на чертеже:

51

Винт М10х30-8g БДС1366-73/8,8

Заводской номер: [Винт М10х30-8g БДС1366-73/8,8] Количество на модель: 1
[Винт М10х30-8g БДС1366-73/8,8]
1
52

Номер детали на чертеже:

52

Фиксатор

Заводской номер: 7004.00.00.210 Количество на модель: 2
7004.00.00.210
2
53

Номер детали на чертеже:

53

Корпус

Заводской номер: 5752.01 Количество на модель: 1
5752.01
1
53

Номер детали на чертеже:

53

Корпус

Заводской номер: 5751.01 Количество на модель: 1
5751.01
1
54

Номер детали на чертеже:

54

Дросселирующий клапан

Заводской номер: 5751.02 Количество на модель: 1
5751.02
1
54

Номер детали на чертеже:

54

Дросселирующий клапан

Заводской номер: 5752.02 Количество на модель: 1
5752.02
1
55

Номер детали на чертеже:

55

Пружина

Заводской номер: 5751.03 Количество на модель: 1
5751.03
1
55

Номер детали на чертеже:

55

Пружина

Заводской номер: 5752.03 Количество на модель: 1
5752.03
1
56

Номер детали на чертеже:

56

Специальная гайка

Заводской номер: 5751.04 Количество на модель: 1
5751.04
1
56

Номер детали на чертеже:

56

Специальная гайка

Заводской номер: 5752.04 Количество на модель: 1
5752.04
1
57

Номер детали на чертеже:

57

Клык вил в сборе

Заводской номер: 9975.4.00.00.00 Количество на модель: 2
9975.4.00.00.00
2
57

Номер детали на чертеже:

57

Клык вил в сборе

Заводской номер: 9976.4.00.00.00 Количество на модель: 2
9976.4.00.00.00
2
58

Номер детали на чертеже:

58

Бобышка

Заводской номер: 7004.00.00.213 Количество на модель: 2
7004.00.00.213
2
59

Номер детали на чертеже:

59

Штифт цилиндрический 3h8х16 БДС1980-77

Заводской номер: [Штифт цилиндрический 3h8х16 БДС1980-77] Количество на модель: 2
[Штифт цилиндрический 3h8х16 БДС1980-77]
2
60

Номер детали на чертеже:

60

Клык вил (L=950мм)

Заводской номер: 9974.4.01.00.00 Количество на модель: 2
9974.4.01.00.00
2
60

Номер детали на чертеже:

60

Клык вил

Заводской номер: 9975.4.01.00.00 Количество на модель: 2
9975.4.01.00.00
2
60

Номер детали на чертеже:

60

Клык вил

Заводской номер: 9976.4.01.00.00 Количество на модель: 2
9976.4.01.00.00
2
61

Номер детали на чертеже:

61

Пружина

Заводской номер: 7004.00.06 Количество на модель: 2
7004.00.06
2
Подъемное устройство с клыком вил в сборе ДВ-1621 Подъемное устройство ДВ-1621
Вернуться в раздел каталога
