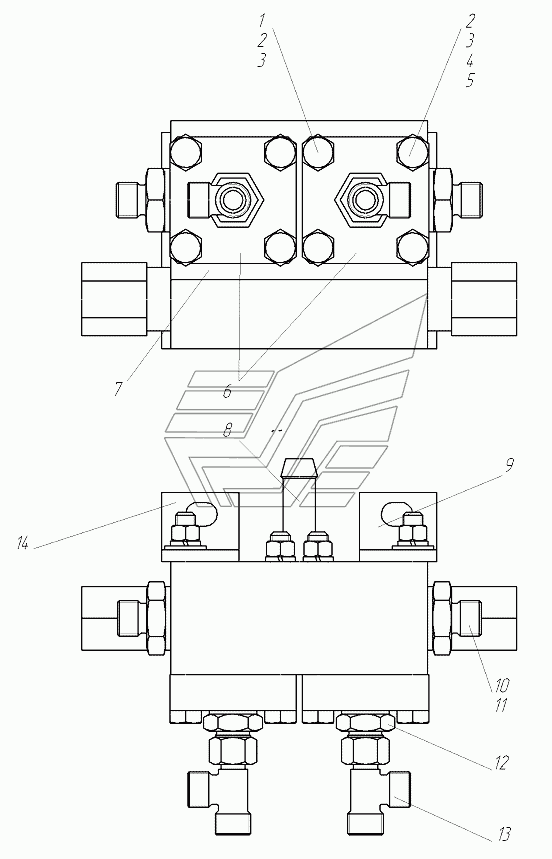

Блок клапанов 257.05.04.01.000-01 ГС-18.05 (752-10). Каталог 2017г.

Гидросистема рабочего оборудования 724.05.04.00.000-01. Схема гидравлическая соединений 724.05.04.00.000 Г4 ГС-18.05 (752-10) Гидросистема тормозов 752.11.00.00.000 ГС-18.05 (752-10)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М10-6gx90.58.016

Заводской номер: БолтМ10-6gx90.58.016 Количество на модель: 4
БолтМ10-6gx90.58.016
4
2

Номер детали на чертеже:

2

Гайка М10-6Н.5.06

Заводской номер: 99409034 Количество на модель: 8
99409034
8
3

Номер детали на чертеже:

3

Шайба 10.65Г

Заводской номер: 99502050 Количество на модель: 8
99502050
8
4

Номер детали на чертеже:

4

Болт М10-6gx100.58.016

Заводской номер: БолтМ10-6gx100.58.016 Количество на модель: 4
БолтМ10-6gx100.58.016
4
5

Номер детали на чертеже:

5

Шайба С.10.02.Ст3сп.016

Заводской номер: 51.04.02.00.059 Количество на модель: 4
51.04.02.00.059
4
6

Номер детали на чертеже:

6

Фланец

Заводской номер: 257.05.04.01.001 Количество на модель: 2
257.05.04.01.001
2
7

Номер детали на чертеже:

7

Блок обратно-предохранительных клапанов БОПК-16.1

Заводской номер: БОПК-16.1 Количество на модель: 1
БОПК-16.1
1
8

Номер детали на чертеже:

8

Штуцер

Заводской номер: 237.05.07.01.001 Количество на модель: 1
237.05.07.01.001
1
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: 257.05.04.01.002 Количество на модель: 1
257.05.04.01.002
1
10

Номер детали на чертеже:

10

Штуцер

Заводской номер: 257.05.04.01.003 Количество на модель: 2
257.05.04.01.003
2
11

Номер детали на чертеже:

11

Прокладка 27М3

Заводской номер: 99513018 Количество на модель: 2
99513018
2
12

Номер детали на чертеже:

12

Адаптер

Заводской номер: TN92GG-12LM18x1,5 Количество на модель: 2
TN92GG-12LM18x1,5
2
13

Номер детали на чертеже:

13

Адаптер

Заводской номер: TN121GG-12L Количество на модель: 2
TN121GG-12L
2
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: 257.05.04.01.002-01 Количество на модель: 1
257.05.04.01.002-01
1
Гидросистема рабочего оборудования 724.05.04.00.000-01. Схема гидравлическая соединений 724.05.04.00.000 Г4 ГС-18.05 (752-10) Гидросистема тормозов 752.11.00.00.000 ГС-18.05 (752-10)
