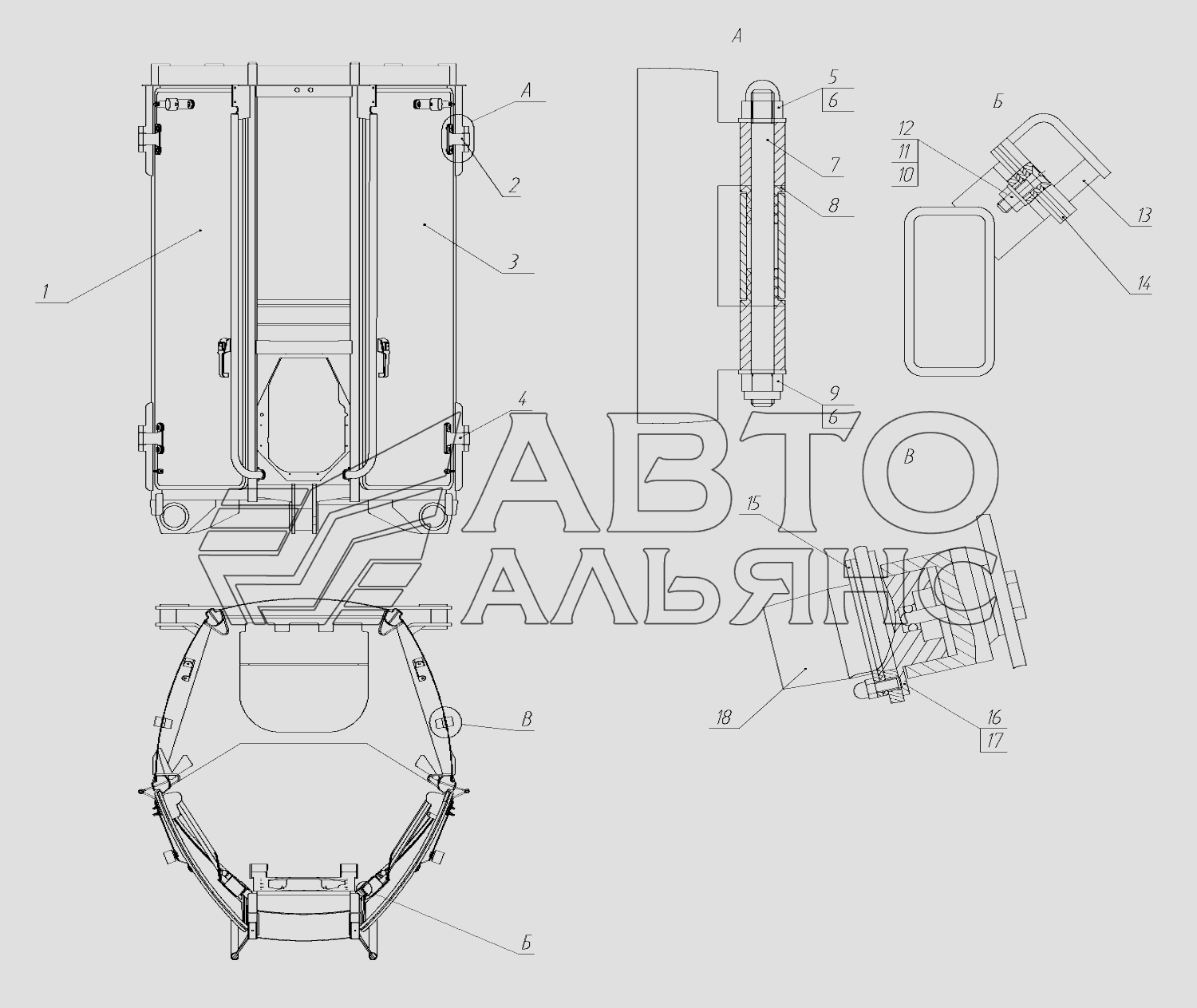

Установка дверей 171.01.10.00.000 TG 200 (770.исп.11). Каталог 2014г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
10
12
13
14
15
16
17
18
1

Номер детали на чертеже:

1

Дверь правая в сборе

Заводской номер: BRY.0093.00 Количество на модель: 1
BRY.0093.00
1
2

Номер детали на чертеже:

2

Петля

Заводской номер: 171.01.10.01.000 Количество на модель: 2
171.01.10.01.000
2
3

Номер детали на чертеже:

3

Дверь левая в сборе

Заводской номер: BRY.0092.00 Количество на модель: 1
BRY.0092.00
1
4

Номер детали на чертеже:

4

Петля

Заводской номер: 171.01.10.03.000 Количество на модель: 2
171.01.10.03.000
2
5

Номер детали на чертеже:

5

Гайка М10

Заводской номер: ГайкаМ10 Количество на модель: 4
ГайкаМ10
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: Шайба10 Количество на модель: 8
Шайба10
8
7

Номер детали на чертеже:

7

Ось

Заводской номер: 171.01.10.00.001 Количество на модель: 4
171.01.10.00.001
4
8

Номер детали на чертеже:

8

Втулка

Заводской номер: BRY.0137.00 Количество на модель: 8
BRY.0137.00
8
10

Номер детали на чертеже:

10

Шайба

Заводской номер: Шайба6 Количество на модель: 4
Шайба6
4
12

Номер детали на чертеже:

12

Винт

Заводской номер: ВинтМ6х25 Количество на модель: 4
ВинтМ6х25
4
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: 171.01.10.02.000 Количество на модель: 2
171.01.10.02.000
2
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 171.01.10.00.002 Количество на модель: 12
171.01.10.00.002
12
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 171.01.10.00.003 Количество на модель: 2
171.01.10.00.003
2
16

Номер детали на чертеже:

16

Винт

Заводской номер: ВинтМ5х25 Количество на модель: 6
ВинтМ5х25
6
17

Номер детали на чертеже:

17

Гайка

Заводской номер: ГайкаМ5 Количество на модель: 6
ГайкаМ5
6
18

Номер детали на чертеже:

18

Замок удержания панели

Заводской номер: ОА27801-70 Количество на модель: 2
ОА27801-70
2
