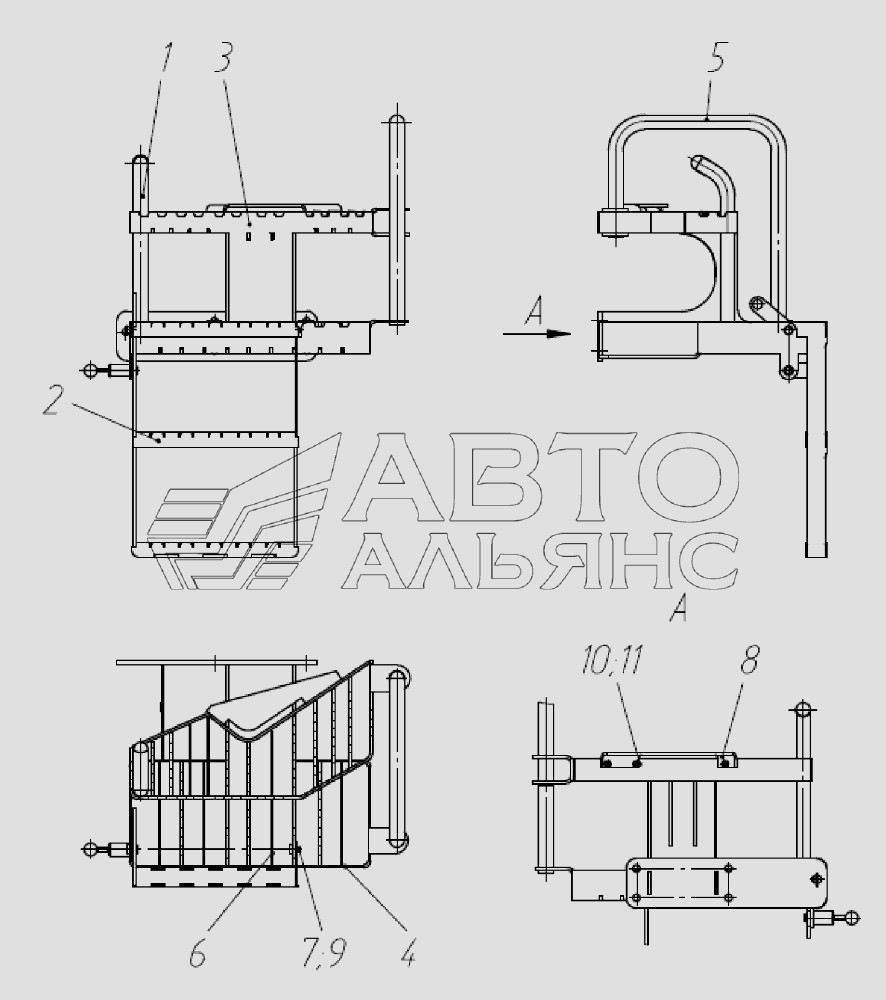

Лестница правая 730.28.02.00.000 TG 200 (770.исп.01). Каталог 2014г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
1

Номер детали на чертеже:

1

Поручень

Заводской номер: 730.28.01.04.000 Количество на модель: 1
730.28.01.04.000
1
2

Номер детали на чертеже:

2

Рамка

Заводской номер: 730.28.02.01.000 Количество на модель: 1
730.28.02.01.000
1
3

Номер детали на чертеже:

3

Ступенька

Заводской номер: 730.28.02.02.000 Количество на модель: 1
730.28.02.02.000
1
4

Номер детали на чертеже:

4

Ступенька

Заводской номер: 730.28.02.03.000 Количество на модель: 1
730.28.02.03.000
1
5

Номер детали на чертеже:

5

Поручень

Заводской номер: 730.28.01.00.001 Количество на модель: 1
730.28.01.00.001
1
6

Номер детали на чертеже:

6

Планка

Заводской номер: 730.28.01.00.002 Количество на модель: 2
730.28.01.00.002
2
7

Номер детали на чертеже:

7

Ось

Заводской номер: 730.28.01.00.003 Количество на модель: 2
730.28.01.00.003
2
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: 730.28.01.00.004-01 Количество на модель: 1
730.28.01.00.004-01
1
9

Номер детали на чертеже:

9

Кольцо В12

Заводской номер: 50.03.00.00.022 Количество на модель: 2
50.03.00.00.022
2
10

Номер детали на чертеже:

10

Болт М8-6gх16.58.016

Заводской номер: 51.01.02.00.095 Количество на модель: 3
51.01.02.00.095
3
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 51.04.02.00.031 Количество на модель: 3
51.04.02.00.031
3
