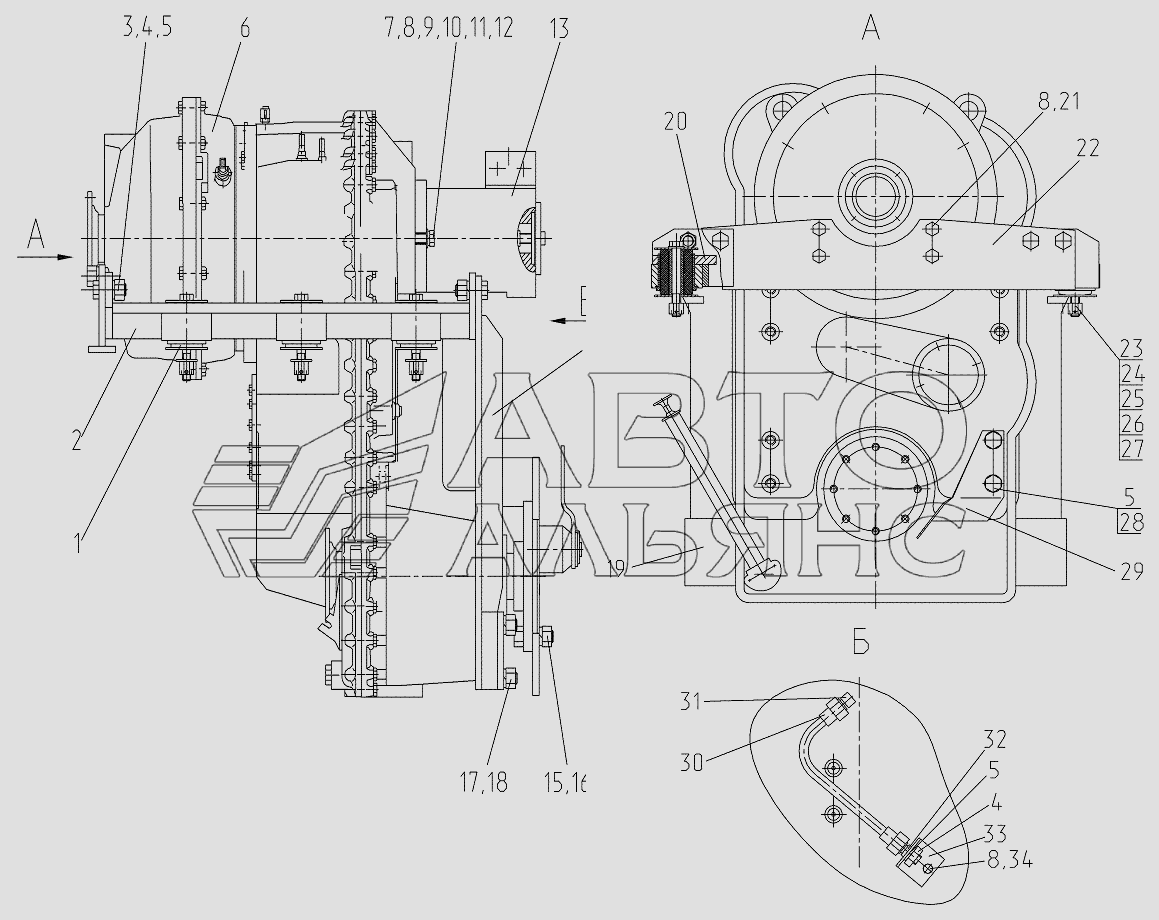

Установка коробки переключения передач ГС-25.09. Каталог 2009г.

Колесо 257.06.04.000 ГС-25.09 Автогрейдер ГС-25.09 ГС-25.09

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Амортизатор

Заводской номер: 200.16.00.01.000 Количество на модель: 6
200.16.00.01.000
6
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: 257.03.02.00.000 Количество на модель: 1
257.03.02.00.000
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: БолтМ20-6gх60.10.940Х Количество на модель: 8
БолтМ20-6gх60.10.940Х
8
4

Номер детали на чертеже:

4

Гайка

Заводской номер: ГайкаМ20-6Н.5 Количество на модель: 9
ГайкаМ20-6Н.5
9
5

Номер детали на чертеже:

5

Шайба 20.65Г

Заводской номер: Шайба20.65Г Количество на модель: 23
Шайба20.65Г
23
6

Номер детали на чертеже:

6

Коробка передач

Заводской номер: 00006211 Количество на модель: 1
00006211
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: БолтМ16-8gх130.58 Количество на модель: 6
БолтМ16-8gх130.58
6
8

Номер детали на чертеже:

8

Шайба 16 65Г

Заводской номер: Шайба1665Г Количество на модель: 4
Шайба1665Г
4
9

Номер детали на чертеже:

9

Шайба

Заводской номер: ШайбаС.12.02.Ст3сп Количество на модель: 4
ШайбаС.12.02.Ст3сп
4
10

Номер детали на чертеже:

10

Гайка

Заводской номер: ГайкаМ12-6Н.5 Количество на модель: 4
ГайкаМ12-6Н.5
4
11

Номер детали на чертеже:

11

Шайба 12 65Г

Заводской номер: Шайба1265Г Количество на модель: 4
Шайба1265Г
4
12

Номер детали на чертеже:

12

Шпилька

Заводской номер: ШпилькаМ12-6gх35.66 Количество на модель: 4
ШпилькаМ12-6gх35.66
4
13

Номер детали на чертеже:

13

Насос

Заводской номер: Насос Количество на модель: 1
Насос
1
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: 257.03.03.00.000 Количество на модель: 1
257.03.03.00.000
1
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 217.03.00.00.002 Количество на модель: 8
217.03.00.00.002
8
16

Номер детали на чертеже:

16

Шайба 14.65Г

Заводской номер: Шайба14.65Г Количество на модель: 9
Шайба14.65Г
9
17

Номер детали на чертеже:

17

Болт

Заводской номер: БолтМ20-6gх40.10.940Х Количество на модель: 4
БолтМ20-6gх40.10.940Х
4
18

Номер детали на чертеже:

18

Шайба10.65Г

Заводской номер: Шайба10.65Г Количество на модель: 8
Шайба10.65Г
8
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: 257.03.04.00.000 Количество на модель: 1
257.03.04.00.000
1
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: 257.03.01.00.000 Количество на модель: 1
257.03.01.00.000
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: БолтМ16-6gх35.10.940Х Количество на модель: 4
БолтМ16-6gх35.10.940Х
4
22

Номер детали на чертеже:

22

Кронштейн

Заводской номер: 283.13.01.00.000 Количество на модель: 1
283.13.01.00.000
1
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 200.16.00.00.001-80 Количество на модель: 12
200.16.00.00.001-80
12
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 200.08.00.00.053-80 Количество на модель: 6
200.08.00.00.053-80
6
25

Номер детали на чертеже:

25

Болт

Заводской номер: 225.02.05.00.007 Количество на модель: 6
225.02.05.00.007
6
26

Номер детали на чертеже:

26

Гайка

Заводской номер: ГайкаМ16-7Н.8 Количество на модель: 6
ГайкаМ16-7Н.8
6
27

Номер детали на чертеже:

27

Шплинт 4х40

Заводской номер: Шплинт4х40 Количество на модель: 6
Шплинт4х40
6
28

Номер детали на чертеже:

28

Болт

Заводской номер: БолтМ20-6gх30 Количество на модель: 2
БолтМ20-6gх30
2
29

Номер детали на чертеже:

29

Кронштейн

Заводской номер: 257.03.00.00.006 Количество на модель: 1
257.03.00.00.006
1
30

Номер детали на чертеже:

30

РВД

Заводской номер: РВД6.23.500.М14х1,5 Количество на модель: 1
РВД6.23.500.М14х1,5
1
31

Номер детали на чертеже:

31

Штуцер

Заводской номер: 257.03.00.00.001 Количество на модель: 1
257.03.00.00.001
1
32

Номер детали на чертеже:

32

Кронштейн

Заводской номер: 257.03.00.00.003 Количество на модель: 1
257.03.00.00.003
1
33

Номер детали на чертеже:

33

Болт

Заводской номер: 257.03.00.00.004 Количество на модель: 1
257.03.00.00.004
1
34

Номер детали на чертеже:

34

Болт

Заводской номер: БолтМ14-8gх20.46 Количество на модель: 1
БолтМ14-8gх20.46
1
