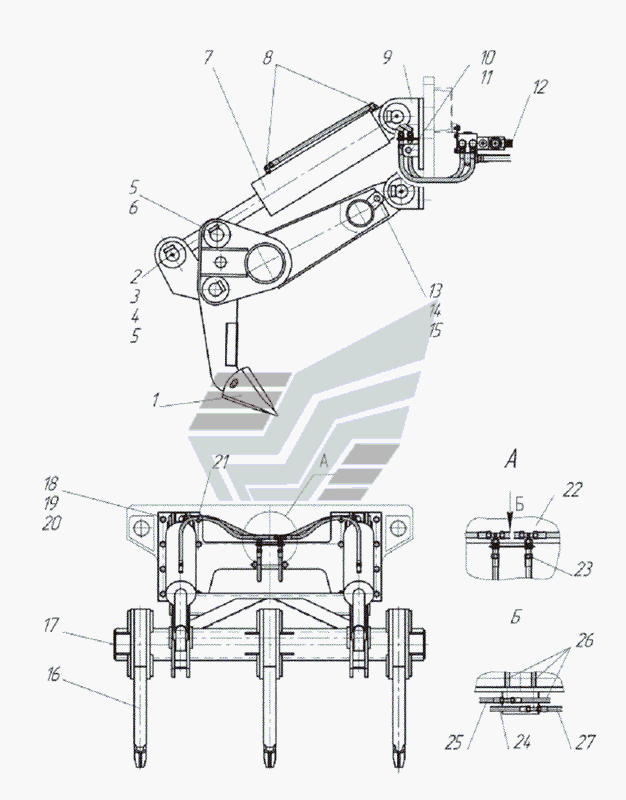

Установка рыхлителя 159.00.00.00.000-02 ГС-18.05. Каталог 2009г.

Отвал 723.07.12.00.000 ГС-18.05 Гидросистема рыхлителя 159.05.00.00.000-02 ГС-18.05

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Наконечник

Заводской номер: 225.19.06.00.007 Количество на модель: 3
225.19.06.00.007
3
2

Номер детали на чертеже:

2

Ось

Заводской номер: 255.19.00.00.001 Количество на модель: 6
255.19.00.00.001
6
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 255.21.00.00.003 Количество на модель: 8
255.21.00.00.003
8
4

Номер детали на чертеже:

4

Шплинт 10х100

Заводской номер: Шплинт 10х100 Количество на модель: 12
Шплинт 10х100
12
5

Номер детали на чертеже:

5

Масленка 1.3 Ц6

Заводской номер: Масленка 1.3 Ц6 Количество на модель: 6
Масленка 1.3 Ц6
6
6

Номер детали на чертеже:

6

Палец

Заводской номер: 255.19.00.00.002 Количество на модель: 6
255.19.00.00.002
6
7

Номер детали на чертеже:

7

Гидроцилиндр

Заводской номер: 402.09.05.00.000УХЛ1 Количество на модель: 2
402.09.05.00.000УХЛ1
2
8

Номер детали на чертеже:

8

Угольник

Заводской номер: 724.05.00.00.002 Количество на модель: 4
724.05.00.00.002
4
9

Номер детали на чертеже:

9

Опора

Заводской номер: 159.19.01.00.000 Количество на модель: 1
159.19.01.00.000
1
10

Номер детали на чертеже:

10

Проушина

Заводской номер: 159.19.00.00.003 Количество на модель: 2
159.19.00.00.003
2
11

Номер детали на чертеже:

11

Стяжка

Заводской номер: 159.19.00.00.005 Количество на модель: 4
159.19.00.00.005
4
12

Номер детали на чертеже:

12

Гидросистема рыхлителя

Заводской номер: 159.05.00.00.000-02 Количество на модель: 1
159.05.00.00.000-02
1
13

Номер детали на чертеже:

13

Ось

Заводской номер: 159.19.00.00.004 Количество на модель: 4
159.19.00.00.004
4
14

Номер детали на чертеже:

14

Защелка

Заводской номер: 200.01.00.00.035 Количество на модель: 4
200.01.00.00.035
4
15

Номер детали на чертеже:

15

Шайба С.24

Заводской номер: Шайба С.24 Количество на модель: 4
Шайба С.24
4
16

Номер детали на чертеже:

16

Зуб

Заводской номер: 255.19.03.10.000 Количество на модель: 3
255.19.03.10.000
3
17

Номер детали на чертеже:

17

Рама

Заводской номер: 255.19.01.00.000 Количество на модель: 1
255.19.01.00.000
1
18

Номер детали на чертеже:

18

Болт М24х90

Заводской номер: Болт М24х90 Количество на модель: 8
Болт М24х90
8
19

Номер детали на чертеже:

19

Гайка М24

Заводской номер: Гайка М24 Количество на модель: 8
Гайка М24
8
20

Номер детали на чертеже:

20

Шайба 24 65Г

Заводской номер: Шайба 24 65Г Количество на модель: 18
Шайба 24 65Г
18
21

Номер детали на чертеже:

21

Хомут пластиковый 100 мм черный

Заводской номер: Хомут пластиковый 100 мм черный Количество на модель: 4
Хомут пластиковый 100 мм черный
4
22

Номер детали на чертеже:

22

Адаптер TN120-12L

Заводской номер: TN120-12L Количество на модель: 2
TN120-12L
2
23

Номер детали на чертеже:

23

Адаптер TN102-12L

Заводской номер: TN102-12L Количество на модель: 2
TN102-12L
2
24

Номер детали на чертеже:

24

РВД10.33.1150 М18х1,5

Заводской номер: РВД10.33.1150 М18х1,5 Количество на модель: 1
РВД10.33.1150 М18х1,5
1
25

Номер детали на чертеже:

25

РВД10.33.550 М18х1,5

Заводской номер: РВД10.33.550 М18х1,5 Количество на модель: 1
РВД10.33.550 М18х1,5
1
26

Номер детали на чертеже:

26

РВД10.33.650 М18х1,5

Заводской номер: РВД10.33.650 М18х1,5 Количество на модель: 3
РВД10.33.650 М18х1,5
3
27

Номер детали на чертеже:

27

РВД10.33.1050 М18х1,5

Заводской номер: РВД10.33.1050 М18х1,5 Количество на модель: 1
РВД10.33.1050 М18х1,5
1
