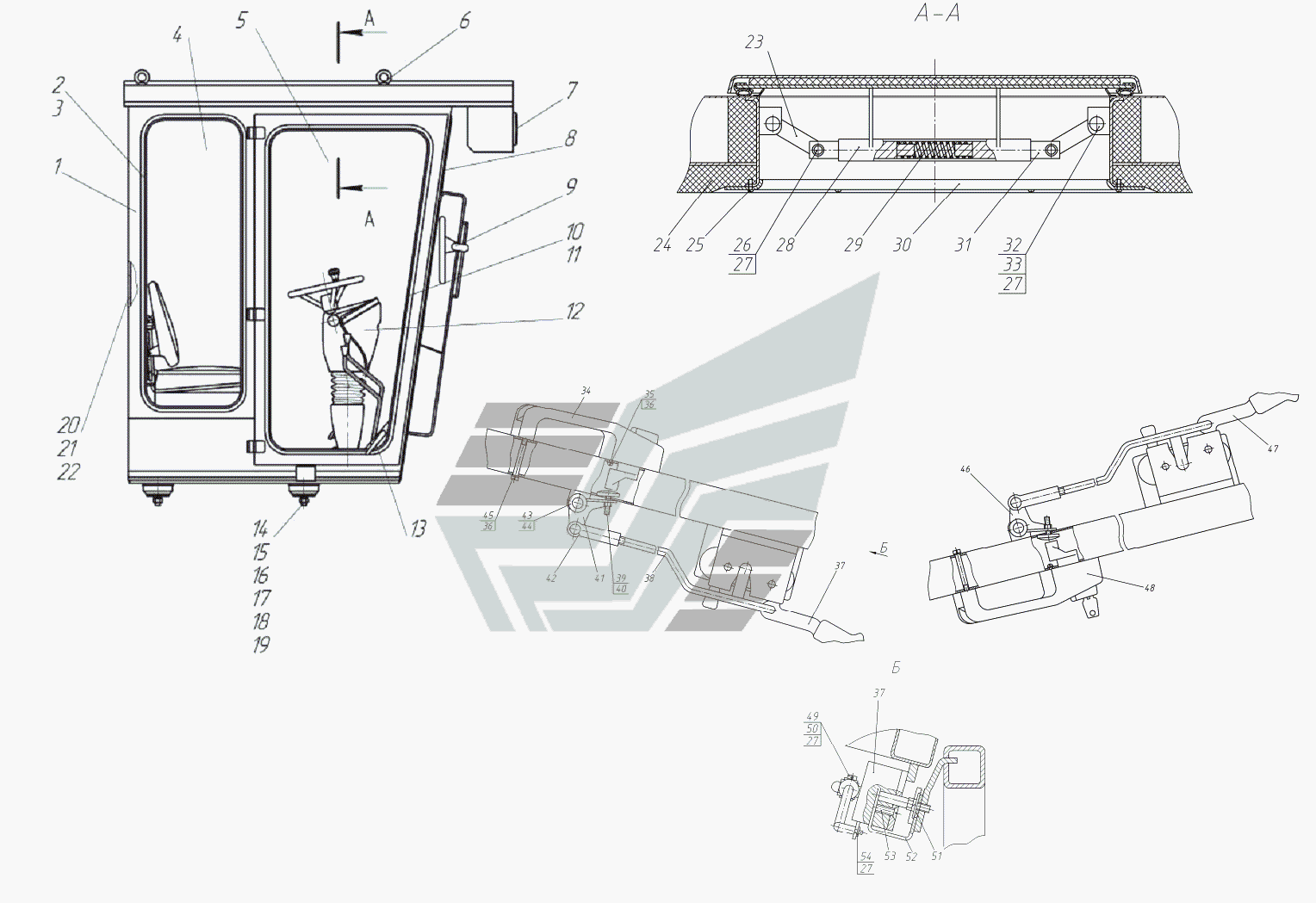

Кабина 250.04.00.00.000-06 ГС-18.05. Каталог 2009г.

Рисованное оглавление ГС-18.05 Место рабочее 237.04.01.00.000-01 ГС-18.05

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Каркас

Заводской номер: 250.04.01.00.000-01 Количество на модель: 1
250.04.01.00.000-01
1
2

Номер детали на чертеже:

2

Уплотнитель

Заводской номер: 274.04.00.00.007-02 Количество на модель: 2
274.04.00.00.007-02
2
3

Номер детали на чертеже:

3

Замок

Заводской номер: 274.04.00.00.009-02 Количество на модель: 1
274.04.00.00.009-02
1
4

Номер детали на чертеже:

4

Стекло

Заводской номер: 274.04.00.00.003 Количество на модель: 2
274.04.00.00.003
2
5

Номер детали на чертеже:

5

Стекло

Заводской номер: 250.04.00.00.001 Количество на модель: 2
250.04.00.00.001
2
6

Номер детали на чертеже:

6

Рым болт М16

Заводской номер: 0. 811.0033 Количество на модель: 4
0. 811.0033
4
7

Номер детали на чертеже:

7

Крышка

Заводской номер: 225.44.17.01.00.000 Количество на модель: 2
225.44.17.01.00.000
2
8

Номер детали на чертеже:

8

Стекло

Заводской номер: 274.04.00.00.001 Количество на модель: 1
274.04.00.00.001
1
9

Номер детали на чертеже:

9

Установка зеркала заднего вида

Заводской номер: 225.44.02.00.000-01 Количество на модель: 1
225.44.02.00.000-01
1
10

Номер детали на чертеже:

10

Уплотнитель

Заводской номер: 274.04.00.00.007-01 Количество на модель: 2
274.04.00.00.007-01
2
11

Номер детали на чертеже:

11

Замок

Заводской номер: 274.04.00.00.009-01 Количество на модель: 2
274.04.00.00.009-01
2
12

Номер детали на чертеже:

12

Место рабочее

Заводской номер: 237.04.01.00.000-01 Количество на модель: 1
237.04.01.00.000-01
1
13

Номер детали на чертеже:

13

Замок

Заводской номер: 250.04.01.02.000-01 Количество на модель: 1
250.04.01.02.000-01
1
14

Номер детали на чертеже:

14

Амортизатор

Заводской номер: 225.44.00.00.001 Количество на модель: 4
225.44.00.00.001
4
15

Номер детали на чертеже:

15

Буфер

Заводской номер: 225.44.00.00.005 Количество на модель: 4
225.44.00.00.005
4
16

Номер детали на чертеже:

16

Болт М24х150

Заводской номер: Болт М24х150 Количество на модель: 4
Болт М24х150
4
17

Номер детали на чертеже:

17

Гайка М24

Заводской номер: Гайка М24 Количество на модель: 4
Гайка М24
4
18

Номер детали на чертеже:

18

Шайба 24. 65Г.

Заводской номер: Шайба 24. 65Г. Количество на модель: 4
Шайба 24. 65Г.
4
19

Номер детали на чертеже:

19

Шайба С.24

Заводской номер: Шайба С.24 Количество на модель: 4
Шайба С.24
4
20

Номер детали на чертеже:

20

Стекло

Заводской номер: 225.44.00.00.010-01 Количество на модель: 1
225.44.00.00.010-01
1
21

Номер детали на чертеже:

21

Уплотнитель

Заводской номер: 225.44.00.00.011-02 Количество на модель: 1
225.44.00.00.011-02
1
22

Номер детали на чертеже:

22

Замок

Заводской номер: 225.44.00.00.013-02 Количество на модель: 1
225.44.00.00.013-02
1
23

Номер детали на чертеже:

23

Серьга

Заводской номер: 250.04.02.00.000 Количество на модель: 4
250.04.02.00.000
4
24

Номер детали на чертеже:

24

Установка термошумоизоляции

Заводской номер: 274.04.09.00.000 Количество на модель: 1
274.04.09.00.000
1
25

Номер детали на чертеже:

25

Винт 4х16

Заводской номер: Винт 4х16 Количество на модель: 8
Винт 4х16
8
26

Номер детали на чертеже:

26

Палец

Заводской номер: 250.04.00.00.006 Количество на модель: 4
250.04.00.00.006
4
27

Номер детали на чертеже:

27

Шплинт 2х20

Заводской номер: Шплинт 2х20 Количество на модель: 12
Шплинт 2х20
12
28

Номер детали на чертеже:

28

Лючок

Заводской номер: 250.04.04.00.000 Количество на модель: 1
250.04.04.00.000
1
29

Номер детали на чертеже:

29

Пружина

Заводской номер: 250.04.00.00.007 Количество на модель: 2
250.04.00.00.007
2
30

Номер детали на чертеже:

30

Окантовка люка

Заводской номер: 250.04.00.00.008 Количество на модель: 1
250.04.00.00.008
1
31

Номер детали на чертеже:

31

Палец

Заводской номер: 250.04.00.00.004 Количество на модель: 4
250.04.00.00.004
4
32

Номер детали на чертеже:

32

Палец

Заводской номер: 250.04.00.00.005 Количество на модель: 4
250.04.00.00.005
4
33

Номер детали на чертеже:

33

Шайба С.10.02

Заводской номер: Шайба С.10.02 Количество на модель: 4
Шайба С.10.02
4
34

Номер детали на чертеже:

34

Ручка

Заводской номер: 80-61.05.330 Количество на модель: 1
80-61.05.330
1
35

Номер детали на чертеже:

35

Винт ВМ6х16

Заводской номер: Винт ВМ6х16 Количество на модель: 2
Винт ВМ6х16
2
36

Номер детали на чертеже:

36

Шайба 6 65Г

Заводской номер: Шайба 6 65Г Количество на модель: 14
Шайба 6 65Г
14
37

Номер детали на чертеже:

37

Замок

Заводской номер: 250.04.01.02.000 Количество на модель: 1
250.04.01.02.000
1
38

Номер детали на чертеже:

38

Тяга

Заводской номер: 250.04.00.00.002 Количество на модель: 1
250.04.00.00.002
1
39

Номер детали на чертеже:

39

Винт

Заводской номер: 80-61.03.015 Количество на модель: 2
80-61.03.015
2
40

Номер детали на чертеже:

40

Гайка М6

Заводской номер: Гайка М6 Количество на модель: 2
Гайка М6
2
41

Номер детали на чертеже:

41

Кронштейн

Заводской номер: 250.04.03.00.000 Количество на модель: 1
250.04.03.00.000
1
42

Номер детали на чертеже:

42

Вилка

Заводской номер: 274.08.02.00.000 Количество на модель: 2
274.08.02.00.000
2
43

Номер детали на чертеже:

43

Шайба С.12х2.02

Заводской номер: Шайба С.12х2.02 Количество на модель: 2
Шайба С.12х2.02
2
44

Номер детали на чертеже:

44

Шплинт 3,2х25

Заводской номер: Шплинт 3,2х25 Количество на модель: 2
Шплинт 3,2х25
2
45

Номер детали на чертеже:

45

Болт М6х50

Заводской номер: Болт М6х50 Количество на модель: 2
Болт М6х50
2
46

Номер детали на чертеже:

46

Кронштейн

Заводской номер: 250.04.03.00.000-01 Количество на модель: 1
250.04.03.00.000-01
1
48

Номер детали на чертеже:

48

Ручка

Заводской номер: 80-61.05.330-А1 Количество на модель: 1
80-61.05.330-А1
1
49

Номер детали на чертеже:

49

Палец

Заводской номер: 200.08.00.00.041 Количество на модель: 2
200.08.00.00.041
2
50

Номер детали на чертеже:

50

Шайба С.8х1,4.02

Заводской номер: Шайба С.8х1,4.02 Количество на модель: 2
Шайба С.8х1,4.02
2
51

Номер детали на чертеже:

51

Шайба

Заводской номер: 250.04.00.00.012 Количество на модель: 4
250.04.00.00.012
4
52

Номер детали на чертеже:

52

Зацеп

Заводской номер: 80-61.05.170 Б Количество на модель: 2
80-61.05.170 Б
2
53

Номер детали на чертеже:

53

Винт ВМ6х25

Заводской номер: Винт ВМ6х25 Количество на модель: 8
Винт ВМ6х25
8
54

Номер детали на чертеже:

54

Шайба С.6х1,4.02

Заводской номер: Шайба С.6х1,4.02 Количество на модель: 4
Шайба С.6х1,4.02
4
