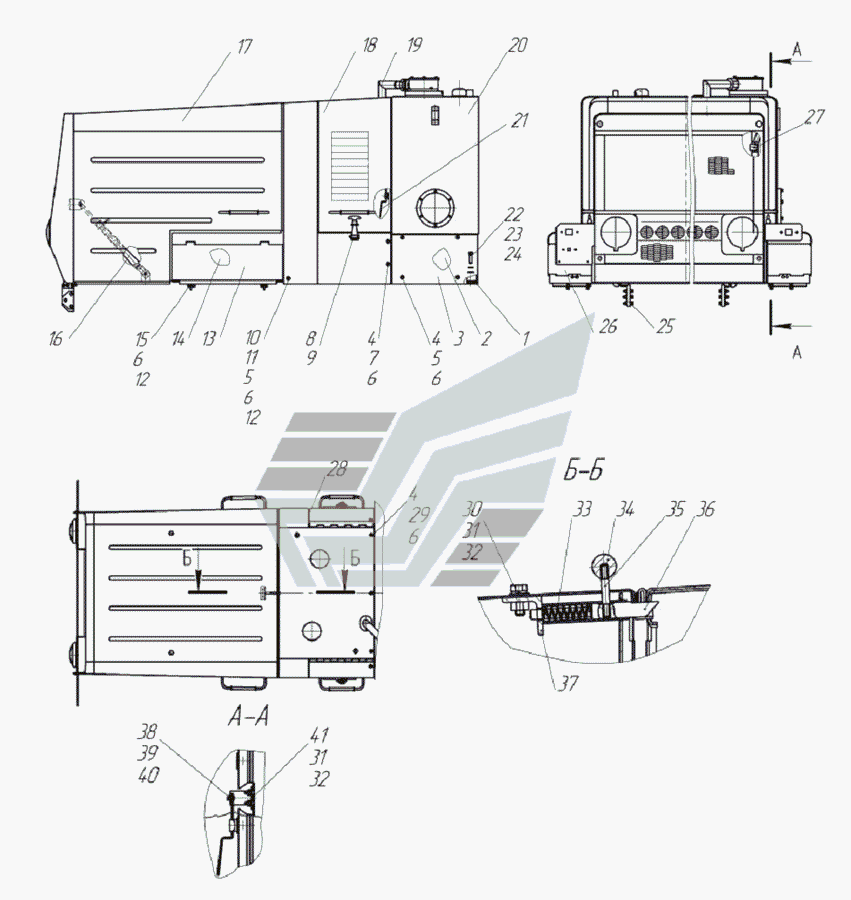

Облицовка 237.25.00.00.000 ГС-18.05. Каталог 2009г.

Установка фальшпанелей 752.15.00.00.000 ГС-18.05 Блок баков 237.25.15.00.000 ГС-18.05

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: 271.25.00.00.007 Количество на модель: 4
271.25.00.00.007
4
2

Номер детали на чертеже:

2

Заслонка

Заводской номер: 237.25.00.00.001-01 Количество на модель: 1
237.25.00.00.001-01
1
3

Номер детали на чертеже:

3

Заслонка

Заводской номер: 237.25.00.00.001 Количество на модель: 1
237.25.00.00.001
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 271.25.00.00.018 Количество на модель: 15
271.25.00.00.018
15
5

Номер детали на чертеже:

5

Болт М10х80

Заводской номер: Болт М10х80 Количество на модель: 6
Болт М10х80
6
6

Номер детали на чертеже:

6

Шайба 10 65Г

Заводской номер: Шайба 10 65Г Количество на модель: 21
Шайба 10 65Г
21
7

Номер детали на чертеже:

7

Болт М10х110

Заводской номер: Болт М10х110 Количество на модель: 8
Болт М10х110
8
8

Номер детали на чертеже:

8

Защелка

Заводской номер: 200.02.01.00.019 Количество на модель: 2
200.02.01.00.019
2
9

Номер детали на чертеже:

9

Шплинт 5х45

Заводской номер: Шплинт 5х45 Количество на модель: 2
Шплинт 5х45
2
10

Номер детали на чертеже:

10

Вкладыш

Заводской номер: 271.25.00.00.004 Количество на модель: 2
271.25.00.00.004
2
11

Номер детали на чертеже:

11

Втулка

Заводской номер: 237.25.00.00.002 Количество на модель: 2
237.25.00.00.002
2
12

Номер детали на чертеже:

12

Шайба С.10

Заводской номер: Шайба С.10 Количество на модель: 6
Шайба С.10
6
13

Номер детали на чертеже:

13

Установка ящика аккумуляторного

Заводской номер: 237.25.22.00.000 Количество на модель: 1
237.25.22.00.000
1
14

Номер детали на чертеже:

14

Экран

Заводской номер: 250.25.23.00.000 Количество на модель: 2
250.25.23.00.000
2
15

Номер детали на чертеже:

15

Болт М10х25

Заводской номер: Болт М10х25 Количество на модель: 4
Болт М10х25
4
16

Номер детали на чертеже:

16

Установка фиксатора

Заводской номер: 237.25.21.00.000 Количество на модель: 1
237.25.21.00.000
1
17

Номер детали на чертеже:

17

Капот

Заводской номер: 250.25.17.00.000 Количество на модель: 1
250.25.17.00.000
1
18

Номер детали на чертеже:

18

Каркас

Заводской номер: 237.25.16.00.000 Количество на модель: 1
237.25.16.00.000
1
19

Номер детали на чертеже:

19

Переходник

Заводской номер: 271.25.25.00.000 Количество на модель: 1
271.25.25.00.000
1
20

Номер детали на чертеже:

20

Блок баков

Заводской номер: 237.25.15.00.000 Количество на модель: 1
237.25.15.00.000
1
21

Номер детали на чертеже:

21

Рычаг

Заводской номер: 271.25.00.00.019 Количество на модель: 2
271.25.00.00.019
2
22

Номер детали на чертеже:

22

Болт М12х35

Заводской номер: Болт М12х35 Количество на модель: 4
Болт М12х35
4
23

Номер детали на чертеже:

23

Шайба 12.65Г

Заводской номер: Шайба 12.65Г Количество на модель: 4
Шайба 12.65Г
4
24

Номер детали на чертеже:

24

Шайба С.12х2

Заводской номер: Шайба С.12х2 Количество на модель: 4
Шайба С.12х2
4
25

Номер детали на чертеже:

25

Установка торсиона

Заводской номер: 271.25.18.00.000 Количество на модель: 1
271.25.18.00.000
1
26

Номер детали на чертеже:

26

Установка ящика аккумуляторного

Заводской номер: 237.25.22.00.000-01 Количество на модель: 1
237.25.22.00.000-01
1
27

Номер детали на чертеже:

27

Кронштейн

Заводской номер: 271.25.00.00.002 Количество на модель: 2
271.25.00.00.002
2
28

Номер детали на чертеже:

28

Уплотнитель

Заводской номер: 271.25.00.00.009 Количество на модель: 4
271.25.00.00.009
4
29

Номер детали на чертеже:

29

Болт М10х50

Заводской номер: Болт М10х50 Количество на модель: 3
Болт М10х50
3
31

Номер детали на чертеже:

31

Шайба 8. 65Г.

Заводской номер: Шайба 8. 65Г. Количество на модель: 6
Шайба 8. 65Г.
6
32

Номер детали на чертеже:

32

Шайба С.8х1,4

Заводской номер: Шайба С.8х1,4 Количество на модель: 6
Шайба С.8х1,4
6
33

Номер детали на чертеже:

33

Пружина

Заводской номер: 271.25.00.00.011 Количество на модель: 1
271.25.00.00.011
1
34

Номер детали на чертеже:

34

Шарик

Заводской номер: 271.25.00.00.017 Количество на модель: 1
271.25.00.00.017
1
35

Номер детали на чертеже:

35

Ось

Заводской номер: 271.25.00.00.014 Количество на модель: 1
271.25.00.00.014
1
36

Номер детали на чертеже:

36

Стержень

Заводской номер: 271.25.00.00.012 Количество на модель: 1
271.25.00.00.012
1
37

Номер детали на чертеже:

37

Корпус

Заводской номер: 271.25.24.00.000 Количество на модель: 1
271.25.24.00.000
1
38

Номер детали на чертеже:

38

Палец

Заводской номер: 271.25.00.00.003 Количество на модель: 2
271.25.00.00.003
2
39

Номер детали на чертеже:

39

Шайба С.6х1.4

Заводской номер: Шайба С.6х1.4 Количество на модель: 2
Шайба С.6х1.4
2
40

Номер детали на чертеже:

40

Шплинт 1.6х16

Заводской номер: Шплинт 1.6х16 Количество на модель: 2
Шплинт 1.6х16
2
