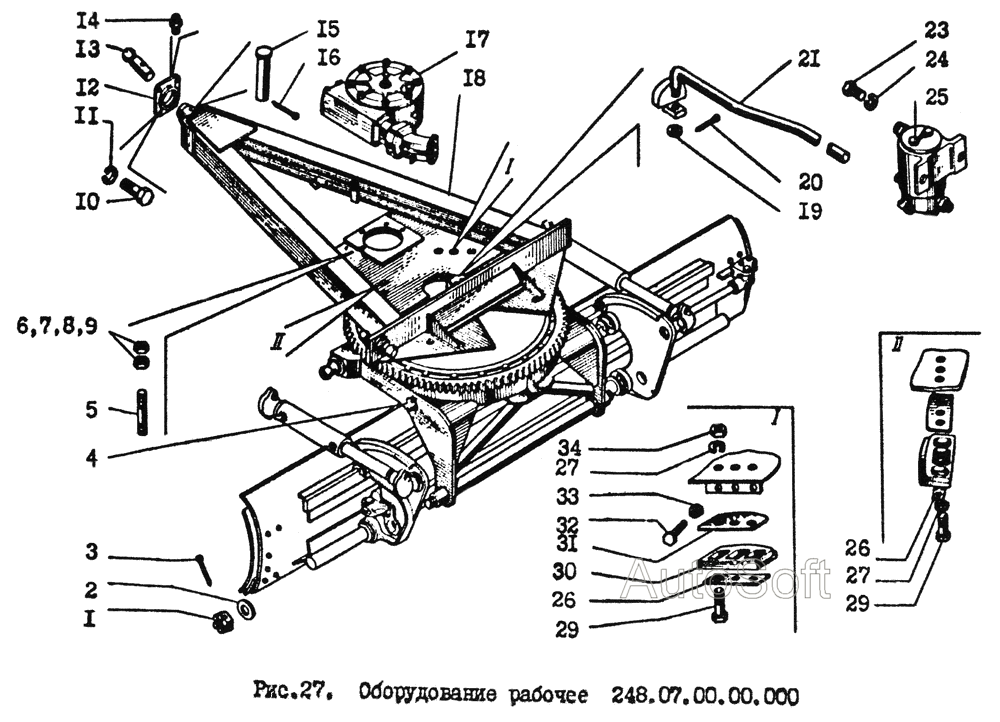

Рабочее оборудование ГС-14.02. Каталог 2003г.

Схема соединений пульта ГС-14.02 Рабочее оборудование ГС-14.02

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: 08202040 или 08202041 Количество на модель: 2
08202040 или 08202041
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 225070000012 Количество на модель: 2
225070000012
2
4

Номер детали на чертеже:

4

Прижим

Заводской номер: 225070000034 Количество на модель: 2
225070000034
2
5

Номер детали на чертеже:

5

Шпилька

Заводской номер: 225670000006 Количество на модель: 3
225670000006
3
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 08202056 Количество на модель: 4
08202056
4
7

Номер детали на чертеже:

7

Шайба 20.65Г

Заводской номер: 99502053 Количество на модель: 10
99502053
10
8

Номер детали на чертеже:

8

Шайба С 20 02

Заводской номер: 99503108 Количество на модель: 4
99503108
4
9

Номер детали на чертеже:

9

Втулка конусная

Заводской номер: 225670000007 Количество на модель: 4
225670000007
4
10

Номер детали на чертеже:

10

Балт М20х60

Заводской номер: 99109242 Количество на модель: 4
99109242
4
12

Номер детали на чертеже:

12

Крышка

Заводской номер: 225070000019 Количество на модель: 1
225070000019
1
13

Номер детали на чертеже:

13

Штырь шаровой

Заводской номер: 225670000001 Количество на модель: 1
225670000001
1
14

Номер детали на чертеже:

14

Масленка 1.3

Заводской номер: 4158740101 Количество на модель: 1
4158740101
1
15

Номер детали на чертеже:

15

Ось

Заводской номер: 225670000002-01 Количество на модель: 1
225670000002-01
1
16

Номер детали на чертеже:

16

Шплинт 4x40

Заводской номер: 99601170 Количество на модель: 3
99601170
3
17

Номер детали на чертеже:

17

Редуктор

Заводской номер: 225670900000 Количество на модель: 1
225670900000
1
18

Номер детали на чертеже:

18

Рама тяговая

Заводской номер: 225671000000 Количество на модель: 1
225671000000
1
19

Номер детали на чертеже:

19

Шайба 12

Заводской номер: 99503121 Количество на модель: 1
99503121
1
20

Номер детали на чертеже:

20

Шплинт 3.2x25

Заводской номер: 99601164 Количество на модель: 1
99601164
1
21

Номер детали на чертеже:

21

Водило

Заводской номер: 225070000007 Количество на модель: 1
225070000007
1
23

Номер детали на чертеже:

23

Болт М16х30

Заводской номер: 99109194 Количество на модель: 2
99109194
2
24

Номер детали на чертеже:

24

Шайба 16.65 Г

Заводской номер: 99502052 Количество на модель: 8
99502052
8
25

Номер детали на чертеже:

25

Шарнир гидравлический

Заводской номер: 225670600000 Количество на модель: 1
225670600000
1
26

Номер детали на чертеже:

26

Планка

Заводской номер: 225070000041 Количество на модель: 4
225070000041
4
27

Номер детали на чертеже:

27

Шайба 24.65Г

Заводской номер: 99502056 Количество на модель: 20
99502056
20
29

Номер детали на чертеже:

29

Болт

Заводской номер: 225070000037 Количество на модель: 10
225070000037
10
30

Номер детали на чертеже:

30

Плита

Заводской номер: 225070000031 Количество на модель: 4
225070000031
4
31

Номер детали на чертеже:

31

Прокладка

Заводской номер: 225070000039 Количество на модель: 14
225070000039
14
32

Номер детали на чертеже:

32

Болт

Заводской номер: 225070000030 Количество на модель: 10
225070000030
10
33

Номер детали на чертеже:

33

Гайка

Заводской номер: 225070000035 Количество на модель: 16
225070000035
16
34

Номер детали на чертеже:

34

Гайка М24х2

Заводской номер: 99409027 Количество на модель: 10
99409027
10
Схема соединений пульта ГС-14.02 Рабочее оборудование ГС-14.02
