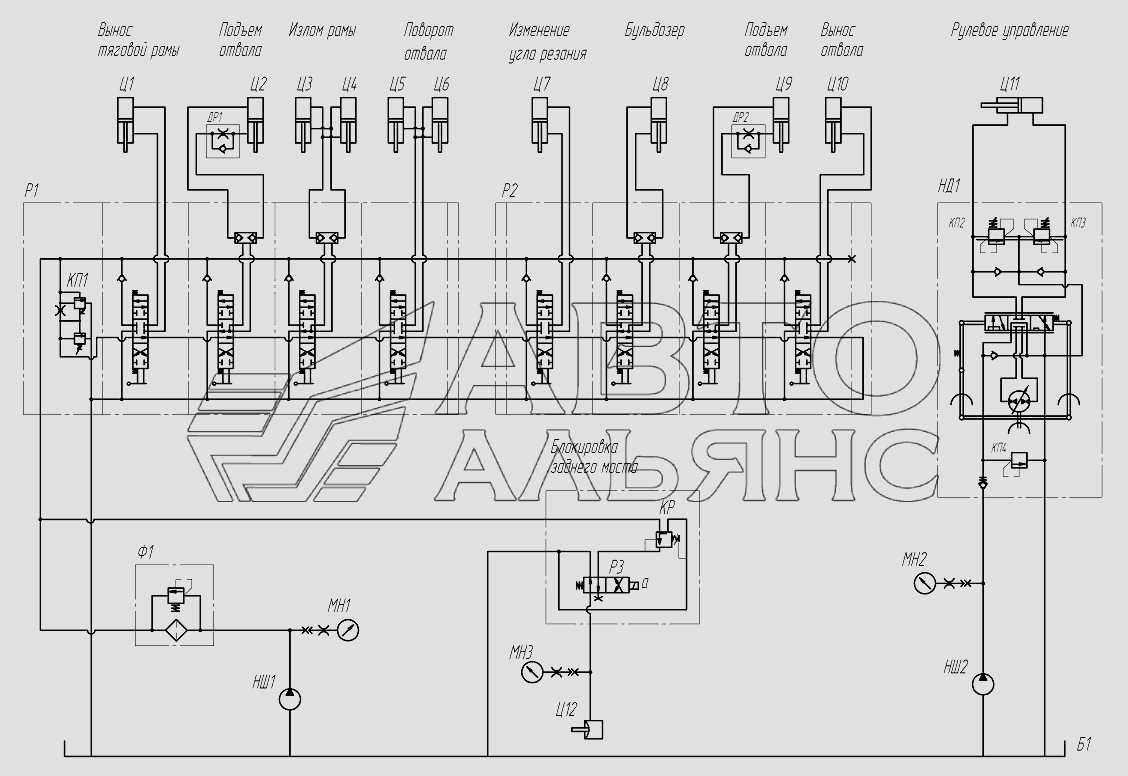

Схема гидравлическая принципиальная 258.00.00.00.000Г3 ГС-10.01. Каталог 2010г.

Редуктор 258.03.10.00.000 ГС-10.01 Гидросистема 258.05.00.00.000 ГС-10.01

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Блок масляных баков

Заводской номер: 258.04.01.00.000 Количество на модель: 1
258.04.01.00.000
1

Номер детали на чертеже:

Гидрораспределитель МКРН.306153.006 МКРН.306153 ТУ

Заводской номер: МКРН.306153.006МКРН.306153ТУ Количество на модель: 1
МКРН.306153.006МКРН.306153ТУ
1

Номер детали на чертеже:

Гидроцилиндр ГЦ03-80х50х400

Заводской номер: ГЦ03-80х50х400 Количество на модель: 1
ГЦ03-80х50х400
1

Номер детали на чертеже:

Гидроцилиндр ГЦ05-80х50х800

Заводской номер: ГЦ05-80х50х800 Количество на модель: 2
ГЦ05-80х50х800
2

Номер детали на чертеже:

Гидроцилиндр ГЦ02-80х50х280

Заводской номер: ГЦ02-80х50х280 Количество на модель: 2
ГЦ02-80х50х280
2

Номер детали на чертеже:

Гидроцилиндр ГЦ05-80х50х710-03

Заводской номер: ГЦ05-80х50х710-03 Количество на модель: 2
ГЦ05-80х50х710-03
2

Номер детали на чертеже:

Гидроцилиндр ГЦ05-80х50х280

Заводской номер: ГЦ05-80х50х280 Количество на модель: 1
ГЦ05-80х50х280
1

Номер детали на чертеже:

Гидроцилиндр ГЦ02-80х50х400

Заводской номер: ГЦ02-80х50х400 Количество на модель: 1
ГЦ02-80х50х400
1

Номер детали на чертеже:

Гидроцилиндр ГЦ05-80х50х1000-011

Заводской номер: ГЦ05-80х50х1000-011 Количество на модель: 1
ГЦ05-80х50х1000-011
1

Номер детали на чертеже:

Гидроцилиндр ГЦ02-63х32х200А

Заводской номер: ГЦ02-63х32х200А Количество на модель: 1
ГЦ02-63х32х200А
1

Номер детали на чертеже:

Гидрораспределитель РМ12-К15-6.0-9.0.2x2-6.0-К7

Заводской номер: РМ12-К15-6.0-9.0.2x2-6.0-К7 Количество на модель: 1
РМ12-К15-6.0-9.0.2x2-6.0-К7
1

Номер детали на чертеже:

Гидрораспределитель РМ12-01.1-6.0-9.0.2-9.0.3-6.0-K14

Заводской номер: РМ12-01.1-6.0-9.0.2-9.0.3-6.0-K14 Количество на модель: 1
РМ12-01.1-6.0-9.0.2-9.0.3-6.0-K14
1

Номер детали на чертеже:

Клапан замедлительный

Заводской номер: 253.45.03.03.000 Количество на модель: 2
253.45.03.03.000
2

Номер детали на чертеже:

Клапан предохранительный

Заводской номер: Клапан Количество на модель: 1
Клапан
1

Номер детали на чертеже:

Клапан редукционный

Заводской номер: КДР6П/3МРМ0,25В Количество на модель: 1
КДР6П/3МРМ0,25В
1

Номер детали на чертеже:

Манометр SPG 063-00250-01-S-B04

Заводской номер: SPG063-00250-01-S-B04 Количество на модель:
SPG063-00250-01-S-B04

Номер детали на чертеже:

Манометр SPG 063-00016-01-S-B04

Заводской номер: SPG063-00016-01-S-B04 Количество на модель:
SPG063-00016-01-S-B04

Номер детали на чертеже:

Насос НШ-32-3

Заводской номер: НШ-32-3 Количество на модель: 1
НШ-32-3
1

Номер детали на чертеже:

Насос НШ-10-Л-У-2

Заводской номер: НШ-10-Л-У-2 Количество на модель: 1
НШ-10-Л-У-2
1

Номер детали на чертеже:

Насос-дозатор Д/100

Заводской номер: Д/100 Количество на модель: 1
Д/100
1

Номер детали на чертеже:

Капера мембранная

Заводской номер: Капера Количество на модель: 1
Капера
1
