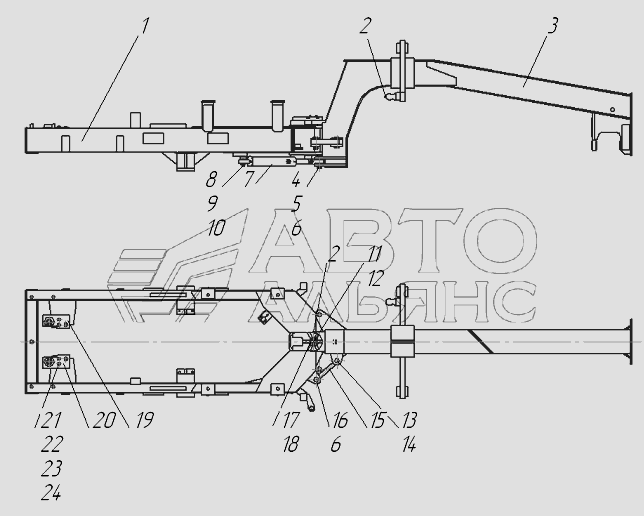

Оборудование рамы 258.01.00.00.000 ГС-10.01. Каталог 2010г.

Установка топливного бака 258.04.07.00.000 ГС-10.01 Установка задних крыльев 258.12.00.00.000 ГС-10.01

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Оборудование подмоторной рамы

Заводской номер: 258.01.01.00.000 Количество на модель: 1
258.01.01.00.000
1
2

Номер детали на чертеже:

2

Масленка 1.3.Ц6

Заводской номер: Масленка1.3.Ц6 Количество на модель: 3
Масленка1.3.Ц6
3
3

Номер детали на чертеже:

3

Оборудование передней рамы

Заводской номер: 258.01.02.00.000 Количество на модель: 1
258.01.02.00.000
1
4

Номер детали на чертеже:

4

Ось

Заводской номер: 258.01.00.00.001 Количество на модель: 2
258.01.00.00.001
2
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 258.01.00.00.005 Количество на модель: 4
258.01.00.00.005
4
6

Номер детали на чертеже:

6

Шплинт 8х80

Заводской номер: Шплинт8х80 Количество на модель: 3
Шплинт8х80
3
7

Номер детали на чертеже:

7

Гидроцилиндр ГЦ02-80х50х280А УХЛ1

Заводской номер: ГЦ02-80х50х280АУХЛ1 Количество на модель:
ГЦ02-80х50х280АУХЛ1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 258.01.00.00.003 Количество на модель: 2
258.01.00.00.003
2
9

Номер детали на чертеже:

9

Гайка М24

Заводской номер: ГайкаМ24 Количество на модель: 2
ГайкаМ24
2
10

Номер детали на чертеже:

10

Шплинт 5х45

Заводской номер: Шплинт5х45 Количество на модель: 2
Шплинт5х45
2
11

Номер детали на чертеже:

11

Ось

Заводской номер: 240.01.00.00.001 Количество на модель: 2
240.01.00.00.001
2
12

Номер детали на чертеже:

12

Шпонка 20х30х150

Заводской номер: 240.01.00.00.002 Количество на модель: 2
240.01.00.00.002
2
13

Номер детали на чертеже:

13

Ось

Заводской номер: 240.01.00.00.003 Количество на модель: 1
240.01.00.00.003
1
14

Номер детали на чертеже:

14

Защелка

Заводской номер: 200.01.00.00.035 Количество на модель: 2
200.01.00.00.035
2
15

Номер детали на чертеже:

15

Тяга

Заводской номер: 250.01.00.00.014 Количество на модель: 1
250.01.00.00.014
1
16

Номер детали на чертеже:

16

Ось

Заводской номер: 0.804.1088-02 Количество на модель: 1
0.804.1088-02
1
17

Номер детали на чертеже:

17

Болт М12х30

Заводской номер: БолтМ12х30 Количество на модель: 4
БолтМ12х30
4
18

Номер детали на чертеже:

18

Шайба 12 65Г

Заводской номер: Шайба1265Г Количество на модель: 4
Шайба1265Г
4
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: 258.01.03.00.000 Количество на модель: 1
258.01.03.00.000
1
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: 258.01.03.00.000-01 Количество на модель: 1
258.01.03.00.000-01
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: 258.01.00.00.006 Количество на модель: 4
258.01.00.00.006
4
22

Номер детали на чертеже:

22

Гайка М16

Заводской номер: ГайкаМ16 Количество на модель: 4
ГайкаМ16
4
23

Номер детали на чертеже:

23

Шайба С.16.

Заводской номер: ШайбаС.16. Количество на модель: 4
ШайбаС.16.
4
24

Номер детали на чертеже:

24

Шплинт 3,2х25

Заводской номер: Шплинт3,2х25 Количество на модель: 4
Шплинт3,2х25
4
