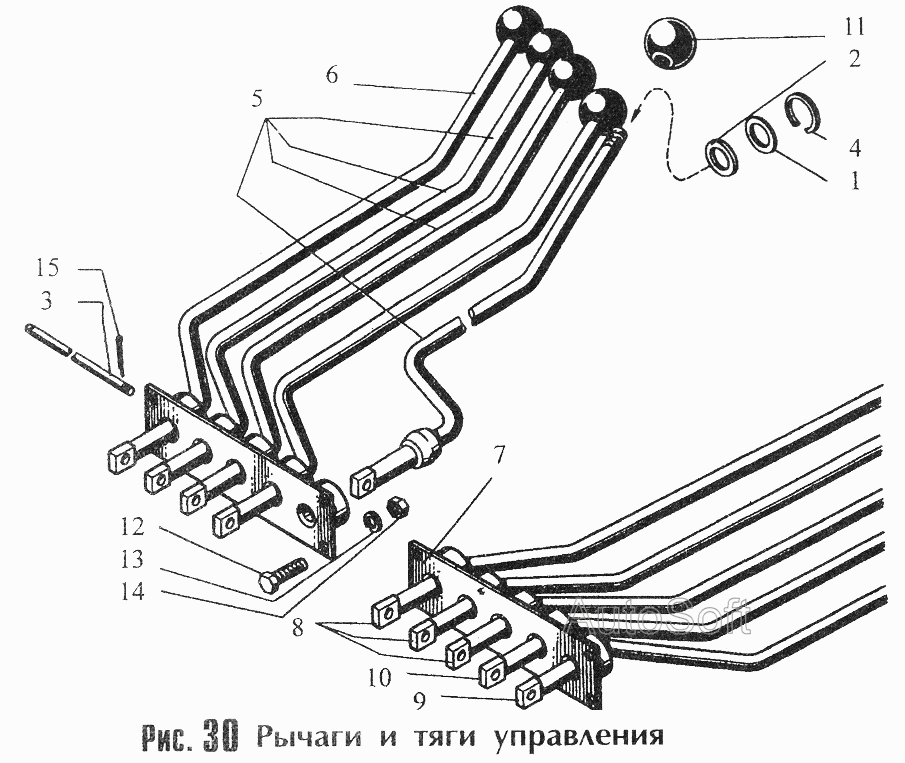

Рычаги и тяги управления (225.04.03.00.000) ДЗ-180А. Каталог 2000г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: 236.04.03.14.001 Количество на модель: 10
236.04.03.14.001
10
2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 226.04.03.14.002 Количество на модель: 10
226.04.03.14.002
10
3

Номер детали на чертеже:

3

Ось

Заводской номер: 225.04.03.14.003 Количество на модель: 4
225.04.03.14.003
4
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 225.04.03.14.004 Количество на модель: 7
225.04.03.14.004
7
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: 225.04.03.14.100 Количество на модель: 4
225.04.03.14.100
4
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: 225.04.03.14.100-01 Количество на модель: 1
225.04.03.14.100-01
1
7

Номер детали на чертеже:

7

Корпус

Заводской номер: 225.04.03.14.200 Количество на модель: 1
225.04.03.14.200
1
8

Номер детали на чертеже:

8

Рычаг

Заводской номер: 225.04.03.18.100 Количество на модель: 3
225.04.03.18.100
3
9

Номер детали на чертеже:

9

Рычаг

Заводской номер: 228.04.03.18.100-01 Количество на модель: 1
228.04.03.18.100-01
1
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: 225.04.03.18.100-02 Количество на модель: 1
225.04.03.18.100-02
1
11

Номер детали на чертеже:

11

Ручка шаровая

Заводской номер: 0.478.1002 Количество на модель: 10
0.478.1002
10
12

Номер детали на чертеже:

12

Болт М8х20

Заводской номер: 99.101.369 Количество на модель: 21
99.101.369
21
13

Номер детали на чертеже:

13

Гайка М8

Заводской номер: 99.401.115 Количество на модель: 16
99.401.115
16
14

Номер детали на чертеже:

14

Шайба 8.65Г

Заводской номер: 99.502.018 Количество на модель: 21
99.502.018
21
15

Номер детали на чертеже:

15

Шплинт 2х20

Заводской номер: 99.601.032 Количество на модель: 1
99.601.032
1
