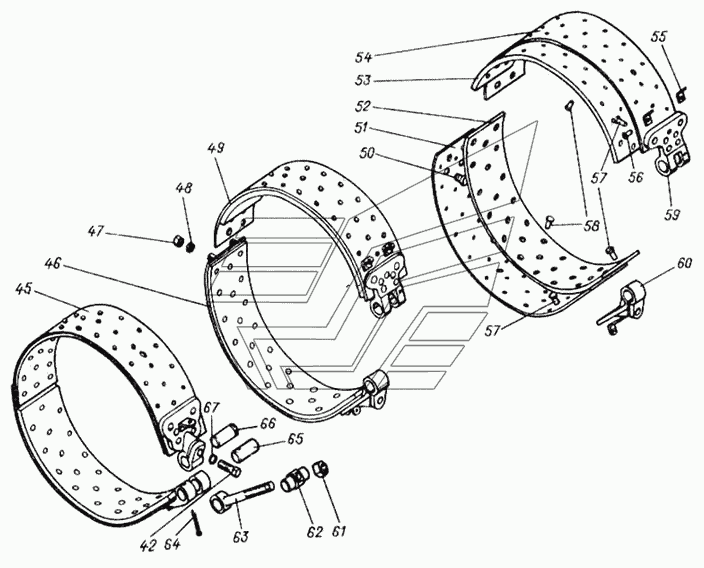

Механизм тормозной МСН-10. Каталог 2014г.

Сателлит с осью, роликами и шайбами МСН-10 Кронштейн в сборе МСН-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
42

Номер детали на чертеже:

42

Болт М12-6gх35.88.016 ГОСТ 7796-70

Заводской номер: БолтМ12-6gх35.88.016 Количество на модель:
БолтМ12-6gх35.88.016
45

Номер детали на чертеже:

45

Лента тормоза

Заводской номер: Т4.38.002-3А Количество на модель:
Т4.38.002-3А
46

Номер детали на чертеже:

46

Ветвь сбегающей ленты тормоза

Заводской номер: Т4.38.012-5 Количество на модель:
Т4.38.012-5
47

Номер детали на чертеже:

47

Гайка М10-6Н.6.016 ГОСТ 5915-70

Заводской номер: ГайкаМ10-6Н.6.016 Количество на модель:
ГайкаМ10-6Н.6.016
48

Номер детали на чертеже:

48

Шайба 10 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба1065Г096 Количество на модель:
Шайба1065Г096
49

Номер детали на чертеже:

49

Набегающая ветвь ленты

Заводской номер: Т4.38.011-5 Количество на модель:
Т4.38.011-5
50

Номер детали на чертеже:

50

Болт

Заводской номер: Т4.38.181 Количество на модель:
Т4.38.181
51

Номер детали на чертеже:

51

Лента сбегающей ветви

Заводской номер: Т4.38.112-5 Количество на модель:
Т4.38.112-5
52

Номер детали на чертеже:

52

Накладка сбегающей ветви

Заводской номер: Т4.38.114-5 Количество на модель:
Т4.38.114-5
53

Номер детали на чертеже:

53

Накладка набегающей ветви

Заводской номер: Т4.38.136-4 Количество на модель:
Т4.38.136-4
54

Номер детали на чертеже:

54

Лента набегающей ветви

Заводской номер: Т4.38.113-5 Количество на модель:
Т4.38.113-5
55

Номер детали на чертеже:

55

Ушко пружины

Заводской номер: Т4.38.141-1 Количество на модель:
Т4.38.141-1
56

Номер детали на чертеже:

56

Заклепка 6х14.01 ГОСТ 10300-80

Заводской номер: Заклепка6х14.01 Количество на модель:
Заклепка6х14.01
57

Номер детали на чертеже:

57

Заклепка 8х24.01 ГОСТ 10300-80

Заводской номер: Заклепка8х24.01 Количество на модель:
Заклепка8х24.01
58

Номер детали на чертеже:

58

Заклепка 2-4х12.32 ГОСТ 12642-80

Заводской номер: Заклепка2-4х12.32 Количество на модель:
Заклепка2-4х12.32
59

Номер детали на чертеже:

59

Проушина малая

Заводской номер: 04.38.144-6А Количество на модель:
04.38.144-6А
60

Номер детали на чертеже:

60

Проушина большая

Заводской номер: 04.38.143-7 Количество на модель:
04.38.143-7
61

Номер детали на чертеже:

61

Гайка регулировочная

Заводской номер: 04.38.152-1 Количество на модель:
04.38.152-1
62

Номер детали на чертеже:

62

Ось

Заводской номер: 04.38.150 Количество на модель:
04.38.150
63

Номер детали на чертеже:

63

Болт тормозной ленты

Заводской номер: 04.38.145-2 Количество на модель:
04.38.145-2
64

Номер детали на чертеже:

64

Шплинт 5х45.016 ГОСТ 397-79

Заводской номер: Шплинт5х45.016 Количество на модель:
Шплинт5х45.016
65

Номер детали на чертеже:

65

Ось проушины набегающей ветви

Заводской номер: 04.38.189 Количество на модель:
04.38.189
66

Номер детали на чертеже:

66

Ось проушины сбегающей ветви

Заводской номер: 04.38.158 Количество на модель:
04.38.158
67

Номер детали на чертеже:

67

Шайба 12 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба1265Г096 Количество на модель:
Шайба1265Г096
