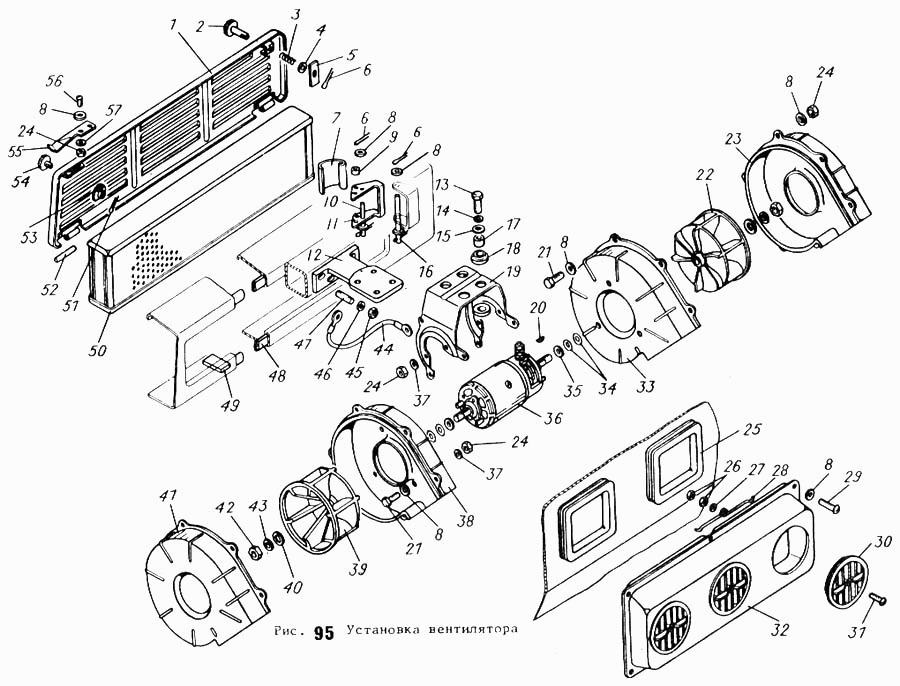

Установка вентилятора ТТ-4М

Установка обогрева кабины ТТ-4М Облицовка трактора ТТ-4М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Лист крышки

Заводской номер: МТ4.66.004 Количество на модель: 1
МТ4.66.004
1
2

Номер детали на чертеже:

2

Кнопка

Заводской номер: МТ4.66.005 Количество на модель: 1
МТ4.66.005
1
3

Номер детали на чертеже:

3

Пружина

Заводской номер: МТ4.66.111 Количество на модель: 1
МТ4.66.111
1
4

Номер детали на чертеже:

4

Шайба упорная

Заводской номер: МТ4.66.109 Количество на модель: 1
МТ4.66.109
1
5

Номер детали на чертеже:

5

Планка

Заводской номер: МТ4.66.112 Количество на модель: 1
МТ4.66.112
1
6

Номер детали на чертеже:

6

Шплинт 1,6х12.016 ГОСТ 397-79

Заводской номер: Шплинт 1,6х12.016 ГОСТ 397-79 Количество на модель: 5
Шплинт 1,6х12.016 ГОСТ 397-79
5
7

Номер детали на чертеже:

7

Защелка

Заводской номер: МТ4.66.143 Количество на модель: 1
МТ4.66.143
1
8

Номер детали на чертеже:

8

Шайба 6.01.016 ГОСТ 11371-78

Заводской номер: Шайба 6.01.016 ГОСТ 11371-78 Количество на модель: 46
Шайба 6.01.016 ГОСТ 11371-78
46
9

Номер детали на чертеже:

9

Втулка

Заводской номер: МТ4.66.115 Количество на модель: 2
МТ4.66.115
2
10

Номер детали на чертеже:

10

Ось защелки

Заводской номер: МТ4.66.140-01 Количество на модель: 1
МТ4.66.140-01
1
11

Номер детали на чертеже:

11

Рычаг

Заводской номер: МТ4.66.144 Количество на модель: 1
МТ4.66.144
1
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: МТ4.66.101 Количество на модель: 1
МТ4.66.101
1
13

Номер детали на чертеже:

13

Болт М8-6gх35.88.016 ГОСТ 7795-70

Заводской номер: Болт М8-6gх35.88.016 ГОСТ 7795-70 Количество на модель: 4
Болт М8-6gх35.88.016 ГОСТ 7795-70
4
14

Номер детали на чертеже:

14

Шайба 8Т 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба 8Т 65Г 096 ГОСТ 6402-70 Количество на модель: 4
Шайба 8Т 65Г 096 ГОСТ 6402-70
4
15

Номер детали на чертеже:

15

Шайба 8.01.016 ГОСТ 11371-78

Заводской номер: Шайба 8.01.016 ГОСТ 11371-78 Количество на модель: 4
Шайба 8.01.016 ГОСТ 11371-78
4
16

Номер детали на чертеже:

16

Ось защелки

Заводской номер: МТ4.66.140 Количество на модель: 1
МТ4.66.140
1
17

Номер детали на чертеже:

17

Втулка амортизатора

Заводской номер: МТ4.66.125 Количество на модель: 4
МТ4.66.125
4
18

Номер детали на чертеже:

18

Втулка

Заводской номер: МТ4.66.124 Количество на модель: 8
МТ4.66.124
8
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: МТ4.66.102 Количество на модель: 1
МТ4.66.102
1
20

Номер детали на чертеже:

20

Сегмент

Заводской номер: МТ4.66.148 Количество на модель: 2
МТ4.66.148
2
21

Номер детали на чертеже:

21

Болт М6-6gх16.88.016 ГОСТ 7798-70

Заводской номер: Болт М6-6gх16.88.016 ГОСТ 7798-70 Количество на модель: 20
Болт М6-6gх16.88.016 ГОСТ 7798-70
20
22

Номер детали на чертеже:

22

Колесо вентилятора

Заводской номер: МТ4.66.146 Количество на модель: 1
МТ4.66.146
1
23

Номер детали на чертеже:

23

Корпус вентилятора

Заводской номер: МТ4.66.118-01 Количество на модель: 1
МТ4.66.118-01
1
24

Номер детали на чертеже:

24

Гайка М6.6Н.6.016 ГОСТ 5915-70

Заводской номер: Гайка М6.6Н.6.016 ГОСТ 5915-70 Количество на модель: 26
Гайка М6.6Н.6.016 ГОСТ 5915-70
26
25

Номер детали на чертеже:

25

Уплотнитель

Заводской номер: МТ4.66.136 Количество на модель: 2
МТ4.66.136
2
26

Номер детали на чертеже:

26

Гайка М5.6Н.8.016 ГОСТ 5927-70

Заводской номер: Гайка М5.6Н.8.016 ГОСТ 5927-70 Количество на модель: 6
Гайка М5.6Н.8.016 ГОСТ 5927-70
6
27

Номер детали на чертеже:

27

Шайба 5.01.016 ГОСТ 11371-78

Заводской номер: Шайба 5.01.016 ГОСТ 11371-78 Количество на модель: 3
Шайба 5.01.016 ГОСТ 11371-78
3
28

Номер детали на чертеже:

28

Зажим

Заводской номер: МТ4.66.123 Количество на модель: 3
МТ4.66.123
3
29

Номер детали на чертеже:

29

Винт М6-6gх30.58.016 ГОСТ 17473-80

Заводской номер: Винт М6-6gх30.58.016 ГОСТ 17473-80 Количество на модель: 6
Винт М6-6gх30.58.016 ГОСТ 17473-80
6
30

Номер детали на чертеже:

30

Воздухораспрелелитель

Заводской номер: МТ4.66.121 Количество на модель: 3
МТ4.66.121
3
31

Номер детали на чертеже:

31

Винт М5-6gх30.58.016 ГОСТ 17473-80

Заводской номер: Винт М5-6gх30.58.016 ГОСТ 17473-80 Количество на модель: 3
Винт М5-6gх30.58.016 ГОСТ 17473-80
3
32

Номер детали на чертеже:

32

Корпус воздухораспределителя

Заводской номер: МТ4.66.120 Количество на модель: 1
МТ4.66.120
1
33

Номер детали на чертеже:

33

Крьшка вентилятора

Заводской номер: МТ4.66.117 Количество на модель: 1
МТ4.66.117
1
34

Номер детали на чертеже:

34

Шайба

Заводской номер: МТ4.66.127 Количество на модель: 8
МТ4.66.127
8
35

Номер детали на чертеже:

35

Шайба

Заводской номер: МТ4.66.126 Количество на модель: 2
МТ4.66.126
2
36

Номер детали на чертеже:

36

Электродвигатель

Заводской номер: 5802.3730 Количество на модель: 1
5802.3730
1
37

Номер детали на чертеже:

37

Шайба 6 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба 6 65Г 096 ГОСТ 6402-70 Количество на модель: 10
Шайба 6 65Г 096 ГОСТ 6402-70
10
38

Номер детали на чертеже:

38

Корпус вентилятора

Заводской номер: МТ4.66.118 Количество на модель: 1
МТ4.66.118
1
39

Номер детали на чертеже:

39

Колесо вентилятора

Заводской номер: МТ4.66.116 Количество на модель: 1
МТ4.66.116
1
40

Номер детали на чертеже:

40

Шайба 12.01.016 ГОСТ 11371-78

Заводской номер: Шайба 12.01.016 ГОСТ 11371-78 Количество на модель: 2
Шайба 12.01.016 ГОСТ 11371-78
2
41

Номер детали на чертеже:

41

Крышка вентилятора

Заводской номер: МТ4.66.117-01 Количество на модель: 1
МТ4.66.117-01
1
42

Номер детали на чертеже:

42

Гайка М12х1,25.04.016 ГОСТ 2526-70

Заводской номер: Гайка М12х1,25.04.016 ГОСТ 2526-70 Количество на модель: 2
Гайка М12х1,25.04.016 ГОСТ 2526-70
2
43

Номер детали на чертеже:

43

Шайба 12 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба 12 65Г 096 ГОСТ 6402-70 Количество на модель: 2
Шайба 12 65Г 096 ГОСТ 6402-70
2
44

Номер детали на чертеже:

44

Провод «массы»

Заводской номер: МТ4.66.011 Количество на модель: 1
МТ4.66.011
1
45

Номер детали на чертеже:

45

Гайка М10.6Н.6.016 ГОСТ 5915-70

Заводской номер: Гайка М10.6Н.6.016 ГОСТ 5915-70 Количество на модель: 4
Гайка М10.6Н.6.016 ГОСТ 5915-70
4
46

Номер детали на чертеже:

46

Шайба 10ОТ 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба 10ОТ 65Г 096 ГОСТ 6402-70 Количество на модель: 4
Шайба 10ОТ 65Г 096 ГОСТ 6402-70
4
47

Номер детали на чертеже:

47

Шпилька М10-6gх25.58.016 ГОСТ 22032-76

Заводской номер: Шпилька М10-6gх25.58.016 ГОСТ 22032-76 Количество на модель: 4
Шпилька М10-6gх25.58.016 ГОСТ 22032-76
4
48

Номер детали на чертеже:

48

Уплотнитель губчатый

Заводской номер: МТ4.66.119 Количество на модель: 1
МТ4.66.119
1
49

Номер детали на чертеже:

49

Прокладка под фильтр

Заводской номер: МТ4.66.108 Количество на модель: 2
МТ4.66.108
2
50

Номер детали на чертеже:

50

Фильтр

Заводской номер: МТ4.66.007 Количество на модель: 1
МТ4.66.007
1
51

Номер детали на чертеже:

51

Шплинт 2х25.016 ГОСТ 397-79

Заводской номер: Шплинт 2х25.016 ГОСТ 397-79 Количество на модель: 1
Шплинт 2х25.016 ГОСТ 397-79
1
52

Номер детали на чертеже:

52

Ось петли

Заводской номер: 54.47.436 Количество на модель: 2
54.47.436
2
53

Номер детали на чертеже:

53

Кулачок

Заводской номер: МТ4.66.012 Количество на модель: 1
МТ4.66.012
1
54

Номер детали на чертеже:

54

Кнопка правая

Заводской номер: МТ4.66.006 Количество на модель: 1
МТ4.66.006
1
55

Номер детали на чертеже:

55

Пружина защелки

Заводской номер: МТ4.66.142 Количество на модель: 1
МТ4.66.142
1
56

Номер детали на чертеже:

56

Винт М6-6gх14.58.016 ГОСТ 17473-80

Заводской номер: Винт М6-6gх14.58.016 ГОСТ 17473-80 Количество на модель: 2
Винт М6-6gх14.58.016 ГОСТ 17473-80
2
57

Номер детали на чертеже:

57

Шайба 6Т 65Г 096 ГОСТ 6402-70

Заводской номер: Шайба 6Т 65Г 096 ГОСТ 6402-70 Количество на модель: 2
Шайба 6Т 65Г 096 ГОСТ 6402-70
2
