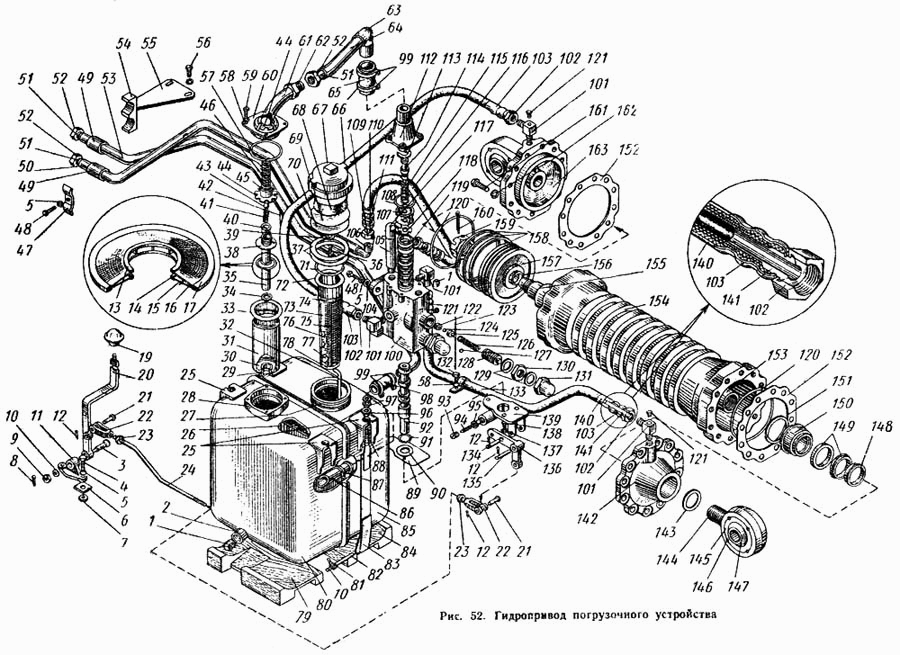

Гидропривод погрузочного устройства ТТ-4. Каталог 1972г.

Привод гидравлического насоса НШ-10Е левого вращения ТТ-4 Погрузочное устройство ТТ-4

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Бак гидросистемы с фильтром в сборе

Заводской номер: Т4.47.003 Количество на модель: 1
Т4.47.003
1

Номер детали на чертеже:

Рукоятка рычага переключения скоростей

Заводской номер: А37-59 Количество на модель: 1
А37-59
1

Номер детали на чертеже:

Рычаг в сборе

Заводской номер: Т4.47.013 Количество на модель: 1
Т4.47.013
1

Номер детали на чертеже:

Схема гидропривода погрузочного устройства

Заводской номер: Т4.47СХ Количество на модель:
Т4.47СХ

Номер детали на чертеже:

Труба впускная в сборе

Заводской номер: Т4.47.009 Количество на модель: 1
Т4.47.009
1

Номер детали на чертеже:

Труба нагнетательная в сборе

Заводской номер: Т4.47.010 Количество на модель: 1
Т4.47.010
1

Номер детали на чертеже:

Труба сливная в сборе

Заводской номер: Т4.47.007 Количество на модель: 1
Т4.47.007
1

Номер детали на чертеже:

Труба фильтра в сборе

Заводской номер: М04.57.012 Количество на модель: 1
М04.57.012
1

Номер детали на чертеже:

Труба фильтра с клапаном в сборе

Заводской номер: М04.57.011 Количество на модель: 1
М04.57.011
1

Номер детали на чертеже:

Угольник в сборе

Заводской номер: Т4.47.023 Количество на модель: 1
Т4.47.023
1

Номер детали на чертеже:

Установка гидропривода погрузочного устройства

Заводской номер: Т4.47.001 Количество на модель: 1
Т4.47.001
1

Номер детали на чертеже:

Фильтр в сборе

Заводской номер: 54.50.023А Количество на модель: 1
54.50.023А
1

Номер детали на чертеже:

Цилиндр гидропривода

Заводской номер: 60-48сб.1зам Количество на модель: 1
60-48сб.1зам
1

Номер детали на чертеже:

Шланг в сборе

Заводской номер: 54.61.022А Количество на модель: 1
54.61.022А
1

Номер детали на чертеже:

Шток в сборе

Заводской номер: 60-48сб.103 Количество на модель: 1
60-48сб.103
1

Номер детали на чертеже:

Элемент фильтрующий в сборе

Заводской номер: 54.57.020 Количество на модель: 29
54.57.020
29

Номер детали на чертеже:

Рукав высокого давления П диаметром, 16 в сборе

Заводской номер: Т4.47.020 Количество на модель: 1
Т4.47.020
1

Номер детали на чертеже:

рукав высокого давления П диаметром 20 в сборе

Заводской номер: Т4.47.021 Количество на модель: 1
Т4.47.021
1

Номер детали на чертеже:

Головка штока в сборе

Заводской номер: 60-48сб.102 Количество на модель: 1
60-48сб.102
1

Номер детали на чертеже:

Каркас фильтра в сборе

Заводской номер: 54.50.033 Количество на модель: 1
54.50.033
1

Номер детали на чертеже:

Корпус клапана в сборе

Заводской номер: М04.57.013 Количество на модель: 1
М04.57.013
1

Номер детали на чертеже:

Корпус масляного бака в сборе

Заводской номер: Т4.47.004 Количество на модель: 1
Т4.47.004
1

Номер детали на чертеже:

Корпус распределителя в сборе

Заводской номер: 60-49сб.100 Количество на модель: 1
60-49сб.100
1

Номер детали на чертеже:

Корпус фильтра в сборе

Заводской номер: М04.57.004 Количество на модель: 1
М04.57.004
1

Номер детали на чертеже:

Кронштейн в сборе

Заводской номер: Т4.47.019 Количество на модель: 1
Т4.47.019
1

Номер детали на чертеже:

Крышка в сборе

Заводской номер: 54.50.022-1 Количество на модель: 1
54.50.022-1
1

Номер детали на чертеже:

Крышка в сборе

Заводской номер: Т4.47.017 Количество на модель: 1
Т4.47.017
1

Номер детали на чертеже:

Распределитель с рычагом в сборе

Заводской номер: Т4.47.012 Количество на модель: 1
Т4.47.012
1

Номер детали на чертеже:

Распределитель и управление в сборе

Заводской номер: 60-49сб.1 Количество на модель: 1
60-49сб.1
1

Номер детали на чертеже:

Прокладка кронштейна в сборе

Заводской номер: 60-49сб.101 Количество на модель: 1
60-49сб.101
1

Номер детали на чертеже:

Патрубок в сборе

Заводской номер: Т4.47.006 Количество на модель: 1
Т4.47.006
1

Номер детали на чертеже:

Лента в сборе

Заводской номер: Т4.47.018 Количество на модель: 4
Т4.47.018
4

Номер детали на чертеже:

Крышка цилиндра задняя в сборе

Заводской номер: 60-48сб.101 Количество на модель: 1
60-48сб.101
1
2

Номер детали на чертеже:

2

Пробка сливного отверстия

Заводской номер: 60-47-011 Количество на модель: 1
60-47-011
1
3

Номер детали на чертеже:

3

Ось

Заводской номер: Т4.47.179 Количество на модель: 1
Т4.47.179
1
6

Номер детали на чертеже:

6

Шайба косая

Заводской номер: 40.23.674 Количество на модель: 2
40.23.674
2
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: Т4.47.180 Количество на модель: 1
Т4.47.180
1
13

Номер детали на чертеже:

13

Кольцо фильтра внутреннее

Заводской номер: 54.57.130 Количество на модель: 58
54.57.130
58
14

Номер детали на чертеже:

14

Кольцо опорное

Заводской номер: 54.57.133 Количество на модель: 29
54.57.133
29
15

Номер детали на чертеже:

15

Сетка каркасная

Заводской номер: 54.57.132 Количество на модель: 58
54.57.132
58
16

Номер детали на чертеже:

16

Сетка фильтровая

Заводской номер: 54.47.131 Количество на модель: 58
54.47.131
58
17

Номер детали на чертеже:

17

Кольцо фильтра наружное

Заводской номер: 54.57.134 Количество на модель: 29
54.57.134
29
20

Номер детали на чертеже:

20

Рычаг

Заводской номер: Т4.47.176 Количество на модель: 1
Т4.47.176
1
21

Номер детали на чертеже:

21

Ось

Заводской номер: Т4.40.106 Количество на модель: 2
Т4.40.106
2
22

Номер детали на чертеже:

22

Вилка

Заводской номер: Т4.40.105 Количество на модель: 2
Т4.40.105
2
24

Номер детали на чертеже:

24

Тяга

Заводской номер: Т4.47.178 Количество на модель: 1
Т4.47.178
1
25

Номер детали на чертеже:

25

Кронштейн

Заводской номер: Т4.50.125-1 Количество на модель: 4
Т4.50.125-1
4
26

Номер детали на чертеже:

26

Перегородка

Заводской номер: Т4.47.123 Количество на модель: 1
Т4.47.123
1
27

Номер детали на чертеже:

27

Горловина бака

Заводской номер: 54.50.424-1 Количество на модель: 1
54.50.424-1
1
28

Номер детали на чертеже:

28

Горловина бака

Заводской номер: 54.57.103 Количество на модель: 1
54.57.103
1
29

Номер детали на чертеже:

29

Втулка

Заводской номер: М04.57.105-1 Количество на модель: 1
М04.57.105-1
1
30

Номер детали на чертеже:

30

Дно фильтра

Заводской номер: М04.57.134 Количество на модель: 1
М04.57.134
1
31

Номер детали на чертеже:

31

Корпус фильтра

Заводской номер: М04.57.133 Количество на модель: 1
М04.57.133
1
32

Номер детали на чертеже:

32

Линейка маломерная

Заводской номер: Т4.47.175 Количество на модель: 1
Т4.47.175
1
33

Номер детали на чертеже:

33

Фланец

Заводской номер: М04.57.153 Количество на модель: 1
М04.57.153
1
34

Номер детали на чертеже:

34

Кольцо уплотнительное

Заводской номер: Т4.47.116 Количество на модель: 1
Т4.47.116
1
35

Номер детали на чертеже:

35

Труба фильтра

Заводской номер: М04.57.161 Количество на модель: 1
М04.57.161
1
36

Номер детали на чертеже:

36

Болт

Заводской номер: 54.50.416-2 Количество на модель: 1
54.50.416-2
1
37

Номер детали на чертеже:

37

Прокладка заливной горловины

Заводской номер: 54.50.417 Количество на модель: 2
54.50.417
2
38

Номер детали на чертеже:

38

Шайба отражательная

Заводской номер: 54.57.135 Количество на модель: 1
54.57.135
1
39

Номер детали на чертеже:

39

Шайба

Заводской номер: 54.50.415 Количество на модель: 1
54.50.415
1
40

Номер детали на чертеже:

40

Стаканчик пружины

Заводской номер: 54.57.128-1 Количество на модель: 1
54.57.128-1
1
41

Номер детали на чертеже:

41

Пружина клапана

Заводской номер: 54.57.142 Количество на модель: 1
54.57.142
1
44

Номер детали на чертеже:

44

Шайба отражательная

Заводской номер: М04.57.13б Количество на модель: 2
М04.57.13б
2
45

Номер детали на чертеже:

45

Корпус клапана

Заводской номер: М04.57.135-1 Количество на модель: 1
М04.57.135-1
1
46

Номер детали на чертеже:

46

Пружина

Заводской номер: М04.57.122 Количество на модель: 1
М04.57.122
1
47

Номер детали на чертеже:

47

Прижим

Заводской номер: Т4.47.148 Количество на модель: 1
Т4.47.148
1
49

Номер детали на чертеже:

49

Кольцо

Заводской номер: Т4.47.147 Количество на модель: 2
Т4.47.147
2
50

Номер детали на чертеже:

50

Труба нагнетательная

Заводской номер: Т4.47.129 Количество на модель: 1
Т4.47.129
1
51

Номер детали на чертеже:

51

Ниппель

Заводской номер: А60/75-2746021 Количество на модель: 3
А60/75-2746021
3
52

Номер детали на чертеже:

52

Гайка соединительная

Заводской номер: А40/50-2638034 Количество на модель: 3
А40/50-2638034
3
53

Номер детали на чертеже:

53

Труба впускная

Заводской номер: Т4.47.130 Количество на модель: 1
Т4.47.130
1
54

Номер детали на чертеже:

54

Кронштейн

Заводской номер: Т4.47.171 Количество на модель: 1
Т4.47.171
1
55

Номер детали на чертеже:

55

Пластина

Заводской номер: Т4.47.172-1 Количество на модель: 1
Т4.47.172-1
1
57

Номер детали на чертеже:

57

Кольцо

Заводской номер: 54.31.474-2 Количество на модель: 1
54.31.474-2
1
042821
ДТ-75КР*РК 1006, 54.31.025
Ремкомплект ДТ-75 для кап.ремонта каретки
Код: 042821
Артикул: ДТ-75КР*РК, 1006, 54.31.025
47 в наличии

На складах : 47 шт.

8 шт. Иркутск 7 шт. Нижний Новгород 32 шт. Новосибирск
Производитель:
60

Номер детали на чертеже:

60

Крышка

Заводской номер: Т4.47.106 Количество на модель: 1
Т4.47.106
1
61

Номер детали на чертеже:

61

Патрубок

Заводской номер: Т4.47.110 Количество на модель: 1
Т4.47.110
1
62

Номер детали на чертеже:

62

Штуцер концевой

Заводской номер: Т4.47.124 Количество на модель: 1
Т4.47.124
1
63

Номер детали на чертеже:

63

Угольник

Заводской номер: Т4.47.105 Количество на модель: 1
Т4.47.105
1
64

Номер детали на чертеже:

64

Труба сливная

Заводской номер: Т4.47.107 Количество на модель: 1
Т4.47.107
1
65

Номер детали на чертеже:

65

Шланг

Заводской номер: Т4.47.126 Количество на модель: 1
Т4.47.126
1
66

Номер детали на чертеже:

66

Шланг

Заводской номер: 54.61.101А Количество на модель: 1
54.61.101А
1
67

Номер детали на чертеже:

67

Крышка горловины топливного бака

Заводской номер: 54.50.419-1 Количество на модель: 1
54.50.419-1
1
68

Номер детали на чертеже:

68

Набивка фильтрующая

Заводской номер: 54.50.412-1 Количество на модель: 1
54.50.412-1
1
69

Номер детали на чертеже:

69

Прокладка шайбы

Заводской номер: 54.50.414 Количество на модель: 1
54.50.414
1
70

Номер детали на чертеже:

70

шайба опорная

Заводской номер: 54.50.418 Количество на модель: 1
54.50.418
1
71

Номер детали на чертеже:

71

Кольцо пружинное горловины бака

Заводской номер: 54.50.401 Количество на модель: 1
54.50.401
1
72

Номер детали на чертеже:

72

Ободок фильтра

Заводской номер: 54.50.421 Количество на модель: 1
54.50.421
1
73

Номер детали на чертеже:

73

Сетка-фильтра

Заводской номер: 54.50.423А Количество на модель: 1
54.50.423А
1
74

Номер детали на чертеже:

74

Полоса фильтра

Заводской номер: 54.50.603 Количество на модель: 1
54.50.603
1
75

Номер детали на чертеже:

75

Полоса фильтра

Заводской номер: 54.50.602 Количество на модель: 1
54.50.602
1
76

Номер детали на чертеже:

76

Каркас сетки

Заводской номер: 54.50.422 Количество на модель: 1
54.50.422
1
77

Номер детали на чертеже:

77

Дно фильтра

Заводской номер: 54.50.420 Количество на модель: 1
54.50.420
1
78

Номер детали на чертеже:

78

Полоса фильтра

Заводской номер: 54.50.601 Количество на модель: 1
54.50.601
1
79

Номер детали на чертеже:

79

Брус левый

Заводской номер: Т4.47.145 Количество на модель: 1
Т4.47.145
1
80

Номер детали на чертеже:

80

Боковина бака левая

Заводской номер: Т4.47.101 Количество на модель: 1
Т4.47.101
1
82

Номер детали на чертеже:

82

Палец

Заводской номер: Т4.50.128 Количество на модель: 4
Т4.50.128
4
83

Номер детали на чертеже:

83

Лента

Заводской номер: Т4.47.149 Количество на модель: 4
Т4.47.149
4
84

Номер детали на чертеже:

84

Брус правый

Заводской номер: Т4.47.144 Количество на модель: 1
Т4.47.144
1
85

Номер детали на чертеже:

85

Боковина бака правая

Заводской номер: Т4.47.100 Количество на модель: 1
Т4.47.100
1
86

Номер детали на чертеже:

86

Патрубок

Заводской номер: Т4.47.103 Количество на модель: 1
Т4.47.103
1
87

Номер детали на чертеже:

87

Фланец

Заводской номер: Т4.47.120 Количество на модель: 1
Т4.47.120
1
88

Номер детали на чертеже:

88

Болт

Заводской номер: Т4.50.130 Количество на модель: 4
Т4.50.130
4
89

Номер детали на чертеже:

89

Прокладка кронштейна

Заводской номер: 60-49-034 Количество на модель: 1
60-49-034
1
90

Номер детали на чертеже:

90

Шайба уплотнительная

Заводской номер: 60-49-033 Количество на модель: 1
60-49-033
1
91

Номер детали на чертеже:

91

Кольцо уплотнительное

Заводской номер: 60-49-008 Количество на модель: 1
60-49-008
1
92

Номер детали на чертеже:

92

Золотник

Заводской номер: 60-49-002 Количество на модель: 1
60-49-002
1
93

Номер детали на чертеже:

93

Пробка фиксатора

Заводской номер: 60-49-032 Количество на модель: 1
60-49-032
1
94

Номер детали на чертеже:

94

Пружина фиксатора

Заводской номер: 36-2409045 Количество на модель: 1
36-2409045
1
95

Номер детали на чертеже:

95

Фиксатор

Заводской номер: 60-49-031 Количество на модель: 1
60-49-031
1
96

Номер детали на чертеже:

96

Сухарик

Заводской номер: Т4.50.140 Количество на модель: 4
Т4.50.140
4
98

Номер детали на чертеже:

98

Шланг

Заводской номер: Т4.47.127 Количество на модель: 1
Т4.47.127
1
100

Номер детали на чертеже:

100

Корпус распределители

Заводской номер: 60-49-001А Количество на модель: 1
60-49-001А
1
101

Номер детали на чертеже:

101

Угольник

Заводской номер: Т4.47.143 Количество на модель: 4
Т4.47.143
4
102

Номер детали на чертеже:

102

Гайка соединительная

Заводской номер: А40/50-2638025 Количество на модель: 4
А40/50-2638025
4
103

Номер детали на чертеже:

103

Муфта

Заводской номер: Т54-4616225А Количество на модель: 4
Т54-4616225А
4
104

Номер детали на чертеже:

104

Подкладка

Заводской номер: Т4.47.136 Количество на модель: 4
Т4.47.136
4
105

Номер детали на чертеже:

105

Хвостовик

Заводской номер: Т4.47.174 Количество на модель: 1
Т4.47.174
1
106

Номер детали на чертеже:

106

Угольник

Заводской номер: Т4.47.135 Количество на модель: 1
Т4.47.135
1
107

Номер детали на чертеже:

107

Втулка упорная

Заводской номер: 60-49-036 Количество на модель: 1
60-49-036
1
108

Номер детали на чертеже:

108

Кольцо уплотнительное

Заводской номер: 60-49-037 Количество на модель: 1
60-49-037
1
109

Номер детали на чертеже:

109

Гайка накидная

Заводской номер: 60-47-035 Количество на модель: 2
60-47-035
2
110

Номер детали на чертеже:

110

Ниппель

Заводской номер: 04.54.124 Количество на модель: 2
04.54.124
2
111

Номер детали на чертеже:

111

Муфта обжимная

Заводской номер: 04.54.125 Количество на модель: 2
04.54.125
2
112

Номер детали на чертеже:

112

Крышка нижняя

Заводской номер: 60-49-007 Количество на модель: 1
60-49-007
1
113

Номер детали на чертеже:

113

Шайба замковая

Заводской номер: 60-49-005 Количество на модель: 1
60-49-005
1
114

Номер детали на чертеже:

114

Хвостовик золотника

Заводской номер: 60-49-030 Количество на модель: 1
60-49-030
1
115

Номер детали на чертеже:

115

Пружина золотника

Заводской номер: 60-49-003 Количество на модель: 1
60-49-003
1
116

Номер детали на чертеже:

116

Рукав

Заводской номер: Т4.47.137 Количество на модель: 1
Т4.47.137
1
117

Номер детали на чертеже:

117

Угольник

Заводской номер: Т4.47.109 Количество на модель: 1
Т4.47.109
1
118

Номер детали на чертеже:

118

Шайба упорная

Заводской номер: 60-49-004 Количество на модель: 1
60-49-004
1
119

Номер детали на чертеже:

119

Гильза

Заводской номер: 60-49-029 Количество на модель: 1
60-49-029
1
122

Номер детали на чертеже:

122

Седло клапана

Заводской номер: 60-49-015-Б Количество на модель: 2
60-49-015-Б
2
124

Номер детали на чертеже:

124

Клапан предохранительный

Заводской номер: 60-49-013А Количество на модель: 2
60-49-013А
2
125

Номер детали на чертеже:

125

Направляющая предохранительного клапана

Заводской номер: 60-49-038 Количество на модель: 2
60-49-038
2
126

Номер детали на чертеже:

126

Пружина клапана

Заводской номер: 60-49-014А Количество на модель: 2
60-49-014А
2
127

Номер детали на чертеже:

127

Пломба

Заводской номер: Р40/75-0808076 Количество на модель: 1
Р40/75-0808076
1
128

Номер детали на чертеже:

128

Винт регулировочный

Заводской номер: 60-49-016 Количество на модель: 2
60-49-016
2
129

Номер детали на чертеже:

129

Прокладка

Заводской номер: 60-49-019 Количество на модель: 4
60-49-019
4
130

Номер детали на чертеже:

130

Контргайка клапана

Заводской номер: 60-49-018 Количество на модель: 2
60-49-018
2
131

Номер детали на чертеже:

131

Колпачок клапана

Заводской номер: 60-49-017 Количество на модель: 2
60-49-017
2
133

Номер детали на чертеже:

133

Хомутик одноместный

Заводской номер: 60-47-045 Количество на модель: 1
60-47-045
1
134

Номер детали на чертеже:

134

Палец

Заводской номер: 60-49-024 Количество на модель: 1
60-49-024
1
135

Номер детали на чертеже:

135

Ось рычага

Заводской номер: 60-49-023 Количество на модель: 1
60-49-023
1
136

Номер детали на чертеже:

136

Рычаг

Заводской номер: Т4.47.177 Количество на модель: 1
Т4.47.177
1
139

Номер детали на чертеже:

139

Кронштейн рычага

Заводской номер: 60-49-021 Количество на модель: 1
60-49-021
1
140

Номер детали на чертеже:

140

Рукав

Заводской номер: Т4.47.138 Количество на модель: 1
Т4.47.138
1
141

Номер детали на чертеже:

141

Ниппель

Заводской номер: А60/75-2751020 Количество на модель: 4
А60/75-2751020
4
142

Номер детали на чертеже:

142

Крышка цилиндра передняя

Заводской номер: 60-48-003 Количество на модель: 1
60-48-003
1
154

Номер детали на чертеже:

154

Гильза цилиндра

Заводской номер: 60-48-001зам Количество на модель: 1
60-48-001зам
1
157

Номер детали на чертеже:

157

Поршень

Заводской номер: 60-48-006 Количество на модель: 1
60-48-006
1
163

Номер детали на чертеже:

163

Крышка цилиндра задняя

Заводской номер: 60-48-004 Количество на модель: 1
60-48-004
1
Привод гидравлического насоса НШ-10Е левого вращения ТТ-4 Погрузочное устройство ТТ-4
Вернуться в раздел каталога
