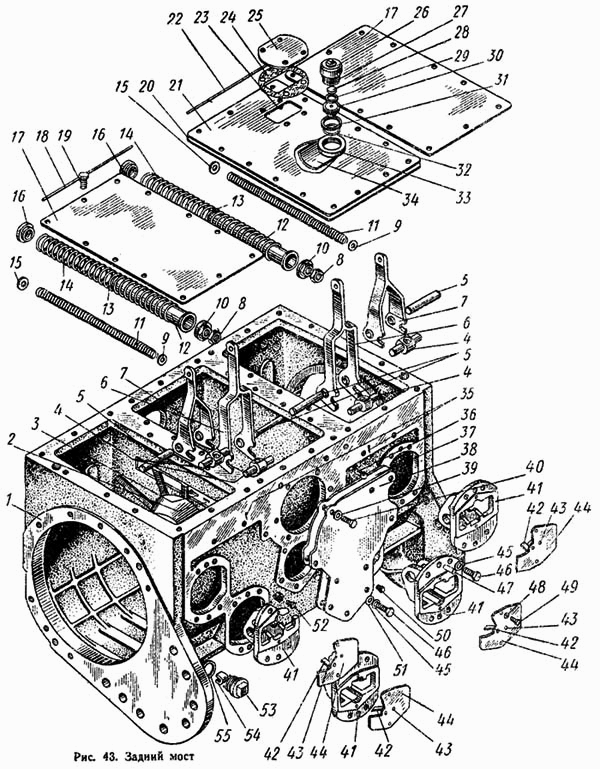

Задний мост ТТ-4. Каталог 1972г.

Передача карданная ТТ-4 Задний мост ТТ-4

Вид отображения:

Детали справа

По ширине экрана

Т4.38.013-2

54.38.028-2

04.38.016

04.57.014

04.38.003-1А

04.38.017

04.38.025

04.38.015

04.38.008-2

Т4.38.001

04.38.012А

Т4.38.002-3

Т4.38.012-2

Т4.38.014-2

Т4.38.011-2

М04.38.-002-1

04.57.016

Т4.38.007

Т4.38.004

Т4.38.003-3

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Ветвь большая тормозной ленты водила в сборе

Заводской номер: Т4.38.013-2 Количество на модель: 2

Т4.38.013-2

2

Номер детали на чертеже:

Пробка магнитная

Заводской номер: 54.38.028-2 Количество на модель: 1

54.38.028-2

1

Номер детали на чертеже:

Сальник в сборе

Заводской номер: 04.38.016 Количество на модель: 2

04.38.016

2

Номер детали на чертеже:

Сапун в сборе

Заводской номер: 04.57.014 Количество на модель: 1

04.57.014

1

Номер детали на чертеже:

Стакан в сборе

Заводской номер: 04.38.003-1А Количество на модель: 2

04.38.003-1А

2

Номер детали на чертеже:

Стакан в сборе

Заводской номер: 04.38.017 Количество на модель: 2

04.38.017

2

Номер детали на чертеже:

Труба направляющая в сборе

Заводской номер: 04.38.025 Количество на модель: 2

04.38.025

2

Номер детали на чертеже:

Уплотнение в сборе

Заводской номер: 04.38.015 Количество на модель: 2

04.38.015

2

Номер детали на чертеже:

Шестерня солнечная в сборе

Заводской номер: 04.38.008-2 Количество на модель: 2

04.38.008-2

2

Номер детали на чертеже:

Мост задний в сборе

Заводской номер: Т4.38.001 Количество на модель: 1

Т4.38.001

1

Номер детали на чертеже:

Механизм планетарный в сборе

Заводской номер: 04.38.012А Количество на модель: 1

04.38.012А

1

Номер детали на чертеже:

Лента тормозная солнечной шестерни в сборе

Заводской номер: Т4.38.002-3 Количество на модель: 2

Т4.38.002-3

2

755333

Т4.38.002-3

Код: 755333

Артикул: Т4.38.002-3,

Производитель:

Номер детали на чертеже:

Ветвь большая тормозной ленты солнечной шестерни в сборе

Заводской номер: Т4.38.012-2 Количество на модель: 2

Т4.38.012-2

2

Номер детали на чертеже:

Ветвь малая тормозной ленты водила в сборе

Заводской номер: Т4.38.014-2 Количество на модель: 2

Т4.38.014-2

2

Номер детали на чертеже:

Ветвь малая тормозной ленты солнечной шестерни в сборе

Заводской номер: Т4.38.011-2 Количество на модель: 2

Т4.38.011-2

2

Номер детали на чертеже:

Водило с сателлитами в сборе

Заводской номер: М04.38.-002-1 Количество на модель: 2

М04.38.-002-1

2

Номер детали на чертеже:

Корпус сапуна в сборе

Заводской номер: 04.57.016 Количество на модель: 1

04.57.016

1

Номер детали на чертеже:

Крышка в сборе

Заводской номер: Т4.38.007 Количество на модель: 4

Т4.38.007

4

Номер детали на чертеже:

Крышка центральная в сборе

Заводской номер: Т4.38.004 Количество на модель: 1

Т4.38.004

1

Номер детали на чертеже:

Лента тормозная водила в сборе

Заводской номер: Т4.38.003-3 Количество на модель: 2

Т4.38.003-3

2

1

Номер детали на чертеже:

1

Корпус заднего моста

Заводской номер: Т4.38.101 Количество на модель: 1

Т4.38.101

1

2

Номер детали на чертеже:

2

Пружина

Заводской номер: 04.37.109 Количество на модель: 2

04.37.109

2

3

Номер детали на чертеже:

3

Штифт

Заводской номер: 04.38.168 Количество на модель: 2

04.38.168

2

4

Номер детали на чертеже:

4

Ось

Заводской номер: 04.38.150-1 Количество на модель: 4

04.38.150-1

4

5

Номер детали на чертеже:

5

Ось проушины сбегающей ветви

Заводской номер: 04.38.158 Количество на модель: 4

04.38.158

4

6

Номер детали на чертеже:

6

Рычаг тормоза солнечной шестерня

Заводской номер: 04.38.154 Количество на модель: 2

04.38.154

2

7

Номер детали на чертеже:

7

Рычаг остановочного тормоза

Заводской номер: 04.38.156-1 Количество на модель: 2

04.38.156-1

2

8

Номер детали на чертеже:

8

Гайка

Заводской номер: ГН-М24Х1,5 Количество на модель: 2

ГН-М24Х1,5

2

9

Номер детали на чертеже:

9

Шайба

Заводской номер: ШЧ-12 Количество на модель: 2

ШЧ-12

2

10

Номер детали на чертеже:

10

Гайка регулировочная

Заводской номер: 04.38.177-1 Количество на модель: 2

04.38.177-1

2

11

Номер детали на чертеже:

11

Пружина остановочного тормоза

Заводской номер: 04.38.153 Количество на модель: 2

04.38.153

2

12

Номер детали на чертеже:

12

Труба направляющая

Заводской номер: 04.38.173-1 Количество на модель: 2

04.38.173-1

2

13

Номер детали на чертеже:

13

Заглушка

Заводской номер: 04.38.175 Количество на модель: 2

04.38.175

2

14

Номер детали на чертеже:

14

Пружина тормоза солнечной шестерни

Заводской номер: 04.38.142 Количество на модель: 2

04.38.142

2

15

Номер детали на чертеже:

15

Шайба упорная

Заводской номер: 04.38.179 Количество на модель: 2

04.38.179

2

16

Номер детали на чертеже:

16

Втулка направляющая

Заводской номер: 04.38.176-1 Количество на модель: 2

04.38.176-1

2

17

Номер детали на чертеже:

17

Крышка боковая

Заводской номер: Т4.38.115 Количество на модель: 2

Т4.38.115

2

18

Номер детали на чертеже:

18

Проволока

Заводской номер: ПЖ- диаметром 1,6Х1500 Количество на модель: 2

ПЖ- диаметром 1,6Х1500

2

19

Номер детали на чертеже:

19

Болт

Заводской номер: БНПС-М12Х30 Количество на модель: 39

БНПС-М12Х30

39

20

Номер детали на чертеже:

20

Прокладка

Заводской номер: Т4.38.121-1 Количество на модель: 1

Т4.38.121-1

1

21

Номер детали на чертеже:

21

Крышка центральная

Заводской номер: Т4.38.102 Количество на модель: 1

Т4.38.102

1

22

Номер детали на чертеже:

22

Проволока

Заводской номер: ПЖ- диаметром 1,6Х1600 Количество на модель: 1

ПЖ- диаметром 1,6Х1600

1

23

Номер детали на чертеже:

23

Гайка

Заводской номер: ГШ-М12 Количество на модель: 4

ГШ-М12

4

24

Номер детали на чертеже:

24

Прокладка

Заводской номер: 04.41.165-1 Количество на модель: 1

04.41.165-1

1

25

Номер детали на чертеже:

25

Крышка

Заводской номер: Т4.38.146 Количество на модель: 1

Т4.38.146

1

26

Номер детали на чертеже:

26

Корпус сапуна

Заводской номер: 04.57.141 Количество на модель: 1

04.57.141

1

27

Номер детали на чертеже:

27

Стакан защитный

Заводской номер: 04.57.142 Количество на модель: 1

04.57.142

1

28

Номер детали на чертеже:

28

Набивка

Заводской номер: 04.57.140 Количество на модель: 1

04.57.140

1

29

Номер детали на чертеже:

29

Заглушка

Заводской номер: 7.37.243 Количество на модель: 1

7.37.243

1

30

Номер детали на чертеже:

30

Пробка

Заводской номер: 04.57.139 Количество на модель: 1

04.57.139

1

31

Номер детали на чертеже:

31

Прокладка сапуна

Заводской номер: 04.57.125 Количество на модель: 1

04.57.125

1

32

Номер детали на чертеже:

32

Кольцо стопорное

Заводской номер: 04.57.143 Количество на модель: 1

04.57.143

1

33

Номер детали на чертеже:

33

Бонка

Заводской номер: Т4.38.145 Количество на модель: 1

Т4.38.145

1

34

Номер детали на чертеже:

34

Отражатель

Заводской номер: Т4.38.131 Количество на модель: 1

Т4.38.131

1

35

Номер детали на чертеже:

35

Шплинт

Заводской номер: Ш-2Х12 Количество на модель: 2

Ш-2Х12

2

36

Номер детали на чертеже:

36

Штифт пружины

Заводской номер: Т4.38.142 Количество на модель: 6

Т4.38.142

6

37

Номер детали на чертеже:

37

Прокладка

Заводской номер: 04.41.155-1 Количество на модель: 1

04.41.155-1

1

38

Номер детали на чертеже:

38

Крышка

Заводской номер: Т4.38.147-2 Количество на модель: 1

Т4.38.147-2

1

39

Номер детали на чертеже:

39

Шайба пружинная 12Н65Г, ГОСТ 6402-61

Заводской номер: ШП-12Н Количество на модель: 19

ШП-12Н

19

40

Номер детали на чертеже:

40

Болт

Заводской номер: БНП-М12Х30 Количество на модель: 15

БНП-М12Х30

15

41

Номер детали на чертеже:

41

Кронштейн управления тормозами

Заводской номер: 04.38.157-1 Количество на модель: 4

04.38.157-1

4

42

Номер детали на чертеже:

42

Пластина стопорная

Заводской номер: Т4.38.160 Количество на модель: 4

Т4.38.160

4

43

Номер детали на чертеже:

43

Заклёпка

Заводской номер: ЗП-6Х20 Количество на модель: 8

ЗП-6Х20

8

44

Номер детали на чертеже:

44

Крышка

Заводской номер: 04.38.159-1 Количество на модель: 4

04.38.159-1

4

45

Номер детали на чертеже:

45

Шайба пружинная

Заводской номер: ШП-14Т Количество на модель: 22

ШП-14Т

22

46

Номер детали на чертеже:

46

Болт

Заводской номер: БНП-М14Х35 Количество на модель: 22

БНП-М14Х35

22

47

Номер детали на чертеже:

47

Штифт цилиндрический

Заводской номер: ШЦ-12Х30 Количество на модель: 8

ШЦ-12Х30

8

48

Номер детали на чертеже:

48

Шайба пружинная

Заводской номер: ШП-10Т Количество на модель: 16

ШП-10Т

16

49

Номер детали на чертеже:

49

Болт

Заводской номер: БНП-М8Х16 Количество на модель: 8

БНП-М8Х16

8

50

Номер детали на чертеже:

50

Пробка КГ-1/2", ГОСТ 12720-67

Заводской номер: РКIII-1/2" Количество на модель: 2

РКIII-1/2"

2

51

Номер детали на чертеже:

51

Шайба

Заводской номер: ШЧ-14 Количество на модель: 6

ШЧ-14

6

52

Номер детали на чертеже:

52

Пробка

Заводской номер: РКIII-3/8" Количество на модель: 1

РКIII-3/8"

1

53

Номер детали на чертеже:

53

Пробка с держателями

Заводской номер: 54.38.601-1 Количество на модель: 1

54.38.601-1

1

54

Номер детали на чертеже:

54

Магнит

Заводской номер: 54.38.602 Количество на модель: 1

54.38.602

1

55

Номер детали на чертеже:

55

Кольцо уплотняющее

Заводской номер: 54.38.643 Количество на модель: 1

54.38.643

1
