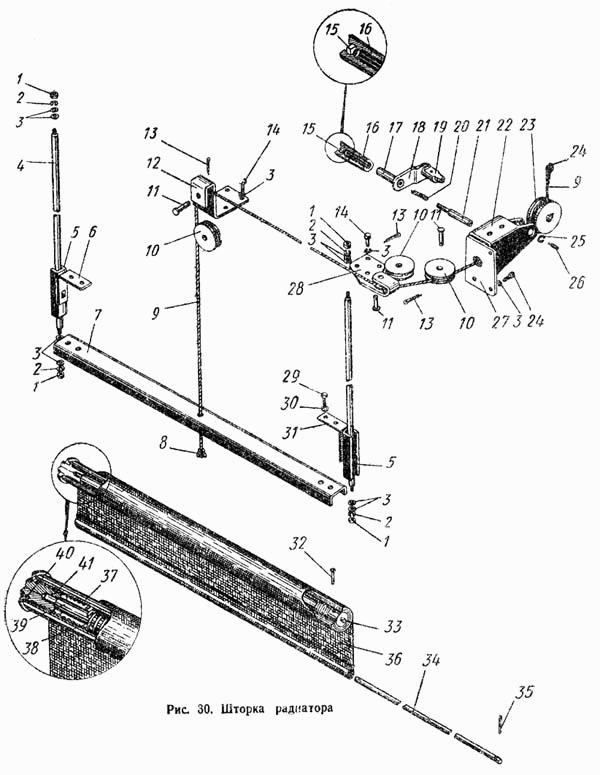

Шторка радиатора ТТ-4. Каталог 1972г.

Водяной насос и вентилятор ТТ-4 Радиатор водяной ТТ-4

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Валик со шторкой в сборе

Заводской номер: М04.04.006 Количество на модель: 1
М04.04.006
1

Номер детали на чертеже:

Установка шторки

Заводской номер: Т4.04.001 Количество на модель: 1
Т4.04.001
1

Номер детали на чертеже:

Угольник правый в сборе

Заводской номер: М04.04.004 Количество на модель: 1
М04.04.004
1

Номер детали на чертеже:

Угольник левый в сборе

Заводской номер: М04.04.003 Количество на модель: 1
М04.04.003
1

Номер детали на чертеже:

Труба в сборе

Заводской номер: М04.04.007 Количество на модель: 1
М04.04.007
1

Номер детали на чертеже:

Трос в сборе

Заводской номер: Т4.04.003 Количество на модель: 1
Т4.04.003
1

Номер детали на чертеже:

Рычаг в сборе

Заводской номер: Т4.04.011 Количество на модель: 1
Т4.04.011
1

Номер детали на чертеже:

Ручка в сборе

Заводской номер: Т4.04.010 Количество на модель: 1
Т4.04.010
1

Номер детали на чертеже:

Пружина в сборе

Заводской номер: М04.04.008 Количество на модель: 1
М04.04.008
1

Номер детали на чертеже:

Кронштейн в сборе

Заводской номер: Т4.04.012 Количество на модель: 1
Т4.04.012
1

Номер детали на чертеже:

Кронштейн в сборе

Заводской номер: М04.04.013-1 Количество на модель: 1
М04.04.013-1
1

Номер детали на чертеже:

Кронштейн в сборе

Заводской номер: М04.04.012 Количество на модель: 1
М04.04.012
1

Номер детали на чертеже:

Шторка в сборе

Заводской номер: Т4.04.002 Количество на модель: 1
Т4.04.002
1
1

Номер детали на чертеже:

1

Гайка

Заводской номер: ГШ-М8 Количество на модель: 4
ГШ-М8
4
2

Номер детали на чертеже:

2

Шайба пружинная

Заводской номер: ШП-8Т Количество на модель: 15
ШП-8Т
15
3

Номер детали на чертеже:

3

Шайба

Заводской номер: ШЧ-8 Количество на модель: 8
ШЧ-8
8
4

Номер детали на чертеже:

4

Стержень направляющий

Заводской номер: М04.04.151-1 Количество на модель: 2
М04.04.151-1
2
5

Номер детали на чертеже:

5

Направляющая

Заводской номер: М04.04.115 Количество на модель: 2
М04.04.115
2
6

Номер детали на чертеже:

6

Угольник левый

Заводской номер: М04.04.103 Количество на модель: 1
М04.04.103
1
7

Номер детали на чертеже:

7

Планка соединительная

Заводской номер: М04.04.148-1 Количество на модель: 1
М04.04.148-1
1
8

Номер детали на чертеже:

8

Наконечник

Заводской номер: М04.04.149 Количество на модель: 1
М04.04.149
1
9

Номер детали на чертеже:

9

Трос

Заводской номер: Т4.04.102 Количество на модель: 1
Т4.04.102
1
10

Номер детали на чертеже:

10

Ролик

Заводской номер: М04.04.112 Количество на модель: 1
М04.04.112
1
11

Номер детали на чертеже:

11

Ось

Заводской номер: 54.20.405 Количество на модель: 3
54.20.405
3
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: М04.04.114-2 Количество на модель: 1
М04.04.114-2
1
13

Номер детали на чертеже:

13

Шплинт 2,5Х14

Заводской номер: Ш-2,5Х14 Количество на модель: 3
Ш-2,5Х14
3
14

Номер детали на чертеже:

14

Болт

Заводской номер: БНП-М8Х20 Количество на модель: 11
БНП-М8Х20
11
15

Номер детали на чертеже:

15

Гайка

Заводской номер: ГК-М6 Количество на модель: 1
ГК-М6
1
16

Номер детали на чертеже:

16

Ручка

Заводской номер: Т4.04.127 Количество на модель: 1
Т4.04.127
1
17

Номер детали на чертеже:

17

Стакан

Заводской номер: Т4.04.129 Количество на модель: 1
Т4.04.129
1
18

Номер детали на чертеже:

18

Рычаг

Заводской номер: Т4.04.126 Количество на модель: 1
Т4.04.126
1
19

Номер детали на чертеже:

19

Валик

Заводской номер: Т4.04.124 Количество на модель: 1
Т4.04.124
1
20

Номер детали на чертеже:

20

Пружина краника

Заводской номер: 54.15.442 Количество на модель: 1
54.15.442
1
21

Номер детали на чертеже:

21

Фиксатор

Заводской номер: Т4.04.128 Количество на модель: 1
Т4.04.128
1
22

Номер детали на чертеже:

22

Кронштейн

Заводской номер: Т4.04.123 Количество на модель: 1
Т4.04.123
1
23

Номер детали на чертеже:

23

Ролик

Заводской номер: Т4.04.125 Количество на модель: 1
Т4.04.125
1
24

Номер детали на чертеже:

24

Шайба пружинная

Заводской номер: ШП-4Т Количество на модель: 1
ШП-4Т
1
25

Номер детали на чертеже:

25

Кольцо запорное

Заводской номер: Т4.04.131 Количество на модель: 1
Т4.04.131
1
26

Номер детали на чертеже:

26

Винт

Заводской номер: ВУ2-М6Х16 Количество на модель: 1
ВУ2-М6Х16
1
27

Номер детали на чертеже:

27

Основание

Заводской номер: Т4.04.130 Количество на модель: 1
Т4.04.130
1
28

Номер детали на чертеже:

28

Кронштейн

Заводской номер: М04.04.116-2 Количество на модель: 1
М04.04.116-2
1
29

Номер детали на чертеже:

29

Болт

Заводской номер: БНП-М6Х14 Количество на модель: 4
БНП-М6Х14
4
30

Номер детали на чертеже:

30

Шайба пружинная

Заводской номер: ШП-6Т Количество на модель: 4
ШП-6Т
4
31

Номер детали на чертеже:

31

Угольник правый

Заводской номер: М04.04.105 Количество на модель: 1
М04.04.105
1
32

Номер детали на чертеже:

32

Заклепка

Заводской номер: ЗП-5Х36 Количество на модель: 1
ЗП-5Х36
1
33

Номер детали на чертеже:

33

Наконечник пружины

Заводской номер: М04.04.127 Количество на модель: 1
М04.04.127
1
34

Номер детали на чертеже:

34

Валик шторки

Заводской номер: М04.04.113 Количество на модель: 1
М04.04.113
1
35

Номер детали на чертеже:

35

Шплинт 3,2Х18, ГОСТ 397-66

Заводской номер: Ш-3,2Х18 Количество на модель: 3
Ш-3,2Х18
3
36

Номер детали на чертеже:

36

Шторка

Заводской номер: М04.04.121 Количество на модель: 1
М04.04.121
1
37

Номер детали на чертеже:

37

Труба

Заводской номер: М04.04.123 Количество на модель: 1
М04.04.123
1
38

Номер детали на чертеже:

38

Пружина

Заводской номер: 04.04.125-3 Количество на модель: 1
04.04.125-3
1
39

Номер детали на чертеже:

39

Стержень

Заводской номер: М04.04.124 Количество на модель: 1
М04.04.124
1
40

Номер детали на чертеже:

40

Заглушка

Заводской номер: 04.04.122-2 Количество на модель: 1
04.04.122-2
1
41

Номер детали на чертеже:

41

Наконечник пружины

Заводской номер: М04.04.126 Количество на модель: 1
М04.04.126
1
