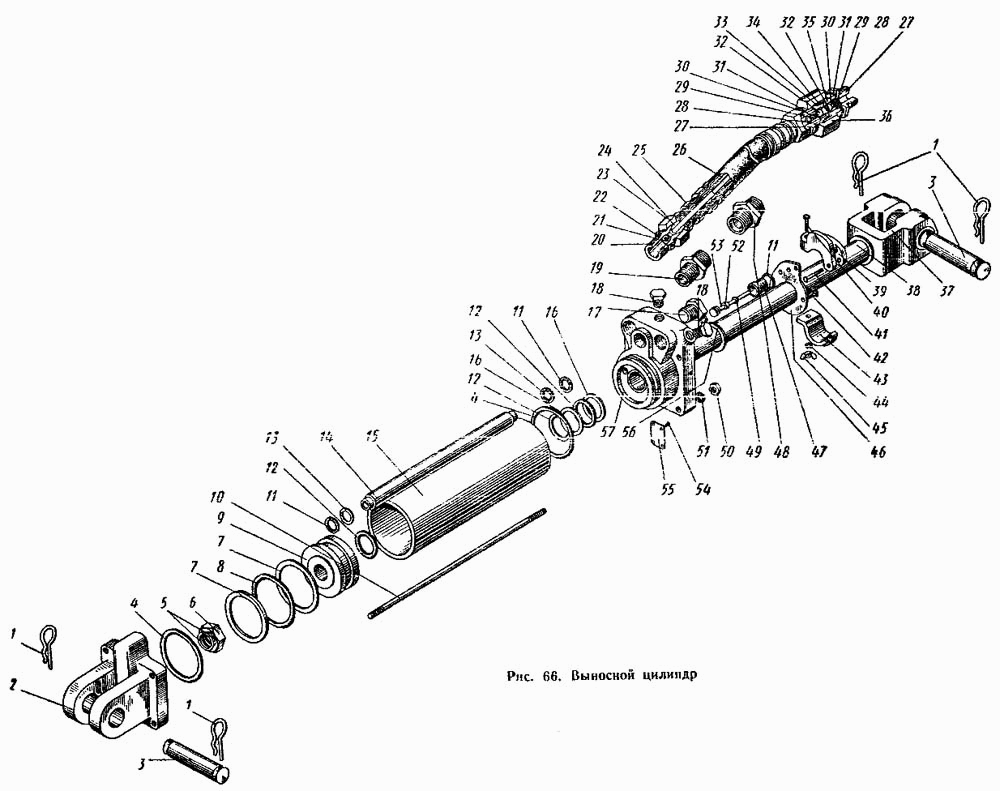

Выносной цилиндр Т-4А. Каталог 1996г.

Основной цилиндр Т-4А Разрывная муфта Т-4А

Вид отображения:

Детали справа

По ширине экрана

Ц90-1212007А

Ц90-1212002

54.60.021А

54.60.022А

54.60.001

Ц75-1111001А

А60/75-4616320

Ц90-1212003А

Ц75-1111009

Ц90-1212005А

А60/75-2751002-II-А

А60/75-4616330

А60/75-4616350

А40/50-2643003-1

Ц75-1111010А

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Гайка с кольцом в сборе

Заводской номер: Ц90-1212007А Количество на модель: 2

Ц90-1212007А

2

Номер детали на чертеже:

Шток с вилкой в сборе

Заводской номер: Ц90-1212002 Количество на модель: 2

Ц90-1212002

2

Номер детали на чертеже:

Шланг выносного цилиндра составной в сборе с запорным устройством

Заводской номер: 54.60.021А Количество на модель: 4

54.60.021А

4

Номер детали на чертеже:

Шланг в сборе

Заводской номер: 54.60.022А Количество на модель: 8

54.60.022А

8

Номер детали на чертеже:

Цилиндр выносной в сборе

Заводской номер: 54.60.001 Количество на модель: 2

54.60.001

2

Номер детали на чертеже:

Цилиндр в сборе

Заводской номер: Ц75-1111001А Количество на модель: 2

Ц75-1111001А

2

Номер детали на чертеже:

Запорное устройство в сборе диаметр 16

Заводской номер: А60/75-4616320 Количество на модель: 4

А60/75-4616320

4

Номер детали на чертеже:

Упор в сборе

Заводской номер: Ц90-1212003А Количество на модель: 2

Ц90-1212003А

2

Номер детали на чертеже:

Поршень в сборе

Заводской номер: Ц75-1111009 Количество на модель: 2

Ц75-1111009

2

Номер детали на чертеже:

Клапан в сборе

Заводской номер: Ц90-1212005А Количество на модель: 2

Ц90-1212005А

2

Номер детали на чертеже:

Клапан замедлительный в сборе

Заводской номер: А60/75-2751002-II-А Количество на модель: 2

А60/75-2751002-II-А

2

Номер детали на чертеже:

Клапан запорный маслопровода в сборе

Заводской номер: А60/75-4616330 Количество на модель: 4

А60/75-4616330

4

Номер детали на чертеже:

Клапан шланга запорный в сборе диаметр 16

Заводской номер: А60/75-4616350 Количество на модель: 4

А60/75-4616350

4

Номер детали на чертеже:

Крестовина в сборе

Заводской номер: А40/50-2643003-1 Количество на модель: 8

А40/50-2643003-1

8

Номер детали на чертеже:

Крышка передняя в сборе

Заводской номер: Ц75-1111010А Количество на модель: 2

Ц75-1111010А

2

1

Номер детали на чертеже:

1

Шплинт пружинный

Заводской номер: 15-62059 Количество на модель: 8

15-62059

8

2

Номер детали на чертеже:

2

Крышка задняя

Заводской номер: Ц75-1111020Г Количество на модель: 2

Ц75-1111020Г

2

3

Номер детали на чертеже:

3

Палец

Заводской номер: Ц90-1212037В Количество на модель: 4

Ц90-1212037В

4

4

Номер детали на чертеже:

4

Кольцо

Заводской номер: Ц75-1111045 Количество на модель: 4

Ц75-1111045

4

5

Номер детали на чертеже:

5

Кольцо

Заводской номер: Ц90-1212050А Количество на модель: 4

Ц90-1212050А

4

6

Номер детали на чертеже:

6

Гайка

Заводской номер: Ц90-1212025А Количество на модель: 2

Ц90-1212025А

2

7

Номер детали на чертеже:

7

Прокладка

Заводской номер: Ц75-1111042 Количество на модель: 4

Ц75-1111042

4

8

Номер детали на чертеже:

8

Кольцо

Заводской номер: Ц75-1111043 Количество на модель: 2

Ц75-1111043

2

405841

ВИТЯЗЬ

Ц75*РК 3005

Код: 405841

Артикул: Ц75*РК, 3005

Производитель: ВИТЯЗЬ

9

Номер детали на чертеже:

9

Поршень

Заводской номер: Ц75-1111023А Количество на модель: 2

Ц75-1111023А

2

10

Номер детали на чертеже:

10

Шпилька

Заводской номер: Ц90-1212041А Количество на модель: 8

Ц90-1212041А

8

11

Номер детали на чертеже:

11

Кольцо

Заводской номер: Ц90-1212046 Количество на модель: 6

Ц90-1212046

6

620922

РУСЛАН-КОМПЛЕКТ

Ц90*РК 405, Ц90-1212046

Код: 620922

Артикул: Ц90*РК, 405, Ц90-1212046

Производитель: РУСЛАН-КОМПЛЕКТ

405528

ВИТЯЗЬ

Ц100хРК-Н/О 3008

Код: 405528

Артикул: Ц100хРК-Н/О, 3008

Производитель: ВИТЯЗЬ

405633

ВИТЯЗЬ

Ц80хРК 3006

Код: 405633

Артикул: Ц80хРК, 3006

Производитель: ВИТЯЗЬ

405776

ВИТЯЗЬ

Ц110хРК 3011

Код: 405776

Артикул: Ц110хРК, 3011

Производитель: ВИТЯЗЬ

405841

ВИТЯЗЬ

Ц75*РК 3005

Код: 405841

Артикул: Ц75*РК, 3005

Производитель: ВИТЯЗЬ

405854

ВИТЯЗЬ

Ц90*РК 3007

Код: 405854

Артикул: Ц90*РК, 3007

Производитель: ВИТЯЗЬ

406465

ВИТЯЗЬ

Ц55*РК 3003

Код: 406465

Артикул: Ц55*РК, 3003

Производитель: ВИТЯЗЬ

12

Номер детали на чертеже:

12

Кольцо уплотнительное

Заводской номер: Ц90-1212044А Количество на модель: 6

Ц90-1212044А

6

620922

РУСЛАН-КОМПЛЕКТ

Ц90*РК 405, Ц90-1212046

Код: 620922

Артикул: Ц90*РК, 405, Ц90-1212046

Производитель: РУСЛАН-КОМПЛЕКТ

222011

БОРИСОВ

70-3400015 РК

Код: 222011

Артикул: 70-3400015 РК,

Производитель: БОРИСОВ

405582

ВИТЯЗЬ

50-3405015*РК 3019

Код: 405582

Артикул: 50-3405015*РК, 3019

Производитель: ВИТЯЗЬ

405841

ВИТЯЗЬ

Ц75*РК 3005

Код: 405841

Артикул: Ц75*РК, 3005

Производитель: ВИТЯЗЬ

405854

ВИТЯЗЬ

Ц90*РК 3007

Код: 405854

Артикул: Ц90*РК, 3007

Производитель: ВИТЯЗЬ

406051

ВИТЯЗЬ

70-340*РК 5007

Код: 406051

Артикул: 70-340*РК, 5007

Производитель: ВИТЯЗЬ

406465

ВИТЯЗЬ

Ц55*РК 3003

Код: 406465

Артикул: Ц55*РК, 3003

Производитель: ВИТЯЗЬ

406479

ВИТЯЗЬ

45-340*РК 5008

Код: 406479

Артикул: 45-340*РК, 5008

Производитель: ВИТЯЗЬ

13

Номер детали на чертеже:

13

Шайба

Заводской номер: Ц90-1212027 Количество на модель: 4

Ц90-1212027

4

14

Номер детали на чертеже:

14

Маслопровод

Заводской номер: Ц90-1212026А Количество на модель: 2

Ц90-1212026А

2

15

Номер детали на чертеже:

15

Корпус

Заводской номер: Ц75-1111022 Количество на модель: 2

Ц75-1111022

2

16

Номер детали на чертеже:

16

Прокладка

Заводской номер: Ц90-1212048 Количество на модель: 4

Ц90-1212048

4

17

Номер детали на чертеже:

17

Пробка КГ 1/2" ГОСТ 12719-67

Заводской номер: Пробка КГ 1/2" ГОСТ 12719-67 Количество на модель: 8

Пробка КГ 1/2" ГОСТ 12719-67

8

18

Номер детали на чертеже:

18

Пробка КГ 1/4" ГОСТ 12719-67

Заводской номер: Пробка КГ 1/4" ГОСТ 12719-67 Количество на модель: 6

Пробка КГ 1/4" ГОСТ 12719-67

6

19

Номер детали на чертеже:

19

Штуцер

Заводской номер: А40/50-2637023 Количество на модель: 2

А40/50-2637023

2

20

Номер детали на чертеже:

20

Корпус замедлительного клапана

Заводской номер: А60/75-2751030-1 Количество на модель: 2

А60/75-2751030-1

2

21

Номер детали на чертеже:

21

Штифт конический

Заводской номер: А60/75-2751031-1 Количество на модель: 6

А60/75-2751031-1

6

22

Номер детали на чертеже:

22

Шайба клапана

Заводской номер: А40/50-2642032-11 Количество на модель: 2

А40/50-2642032-11

2

23

Номер детали на чертеже:

23

Гайка соединительная

Заводской номер: А40/50-2638025 Количество на модель: 16

А40/50-2638025

16

24

Номер детали на чертеже:

24

Ниппель

Заводской номер: А60/75-2751020 Количество на модель: 16

А60/75-2751020

16

25

Номер детали на чертеже:

25

Муфта

Заводской номер: Т54-4616225А Количество на модель: 16

Т54-4616225А

16

26

Номер детали на чертеже:

26

Шланг

Заводской номер: 54.60.101А Количество на модель: 8

54.60.101А

8

27

Номер детали на чертеже:

27

Штуцер

Заводской номер: А60/75-4616338 Количество на модель: 8

А60/75-4616338

8

28

Номер детали на чертеже:

28

Крестовина нижняя половина

Заводской номер: А40/50-2643025-1 Количество на модель: 8

А40/50-2643025-1

8

29

Номер детали на чертеже:

29

Пружина клапана

Заводской номер: А16-2530034-1 Количество на модель: 8

А16-2530034-1

8

30

Номер детали на чертеже:

30

Крестовина верхняя половина

Заводской номер: А40/50-2643024-1 Количество на модель: 8

А40/50-2643024-1

8

31

Номер детали на чертеже:

31

Шайба уплотнительная

Заводской номер: А60/75-4616339 Количество на модель: 8

А60/75-4616339

8

32

Номер детали на чертеже:

32

Клапан

Заводской номер: А60/75-2752028 Количество на модель: 8

А60/75-2752028

8

33

Номер детали на чертеже:

33

Корпус запорного клапана шланга

Заводской номер: А60/75-4616352 Количество на модель: 4

А60/75-4616352

4

34

Номер детали на чертеже:

34

Кольцо уплотннтельное

Заводской номер: НШ46-0505037 Количество на модель: 4

НШ46-0505037

4

35

Номер детали на чертеже:

35

Корпус запорного клапана маслопровода

Заводской номер: А60/75-4616332 Количество на модель: 4

А60/75-4616332

4

36

Номер детали на чертеже:

36

Гайка накидная

Заводской номер: 54.60.103 Количество на модель: 4

54.60.103

4

37

Номер детали на чертеже:

37

Вилка штока

Заводской номер: Ц90-1212049 Количество на модель: 2

Ц90-1212049

2

38

Номер детали на чертеже:

38

Шток

Заводской номер: Ц90-1212024 Количество на модель: 2

Ц90-1212024

2

39

Номер детали на чертеже:

39

Упор

Заводской номер: Ц90-1212028А Количество на модель: 2

Ц90-1212028А

2

40

Номер детали на чертеже:

40

Болт М6.2х35.58 ГОСТ 7798-70

Заводской номер: Болт М6.2х35.58 ГОСТ 7798-70 Количество на модель: 2

Болт М6.2х35.58 ГОСТ 7798-70

2

41

Номер детали на чертеже:

41

Палец упора

Заводской номер: Ц90-1212030 Количество на модель: 2

Ц90-1212030

2

42

Номер детали на чертеже:

42

Болт М6.2х14,58 ГОСТ 7798-70

Заводской номер: Болт М6.2х14,58 ГОСТ 7798-70 Количество на модель: 8

Болт М6.2х14,58 ГОСТ 7798-70

8

43

Номер детали на чертеже:

43

Полукольцо упора нижнее

Заводской номер: Ц90-1212029А Количество на модель: 2

Ц90-1212029А

2

44

Номер детали на чертеже:

44

Шайба 6Н 65Г ГОСТ 6402-70

Заводской номер: Шайба 6Н 65Г ГОСТ 6402-70 Количество на модель: 2

Шайба 6Н 65Г ГОСТ 6402-70

2

45

Номер детали на чертеже:

45

Гайка М6.2 ГОСТ 3032-66

Заводской номер: Гайка М6.2 ГОСТ 3032-66 Количество на модель: 2

Гайка М6.2 ГОСТ 3032-66

2

46

Номер детали на чертеже:

46

Крышка чистиков

Заводской номер: Ц90-1212035А Количество на модель: 2

Ц90-1212035А

2

47

Номер детали на чертеже:

47

Корпус клапана

Заводской номер: Ц90-1212033А Количество на модель: 2

Ц90-1212033А

2

48

Номер детали на чертеже:

48

Штуцер переходной

Заводской номер: 54.61.104 Количество на модель: 4

54.61.104

4

49

Номер детали на чертеже:

49

Кольцо

Заводской номер: Ц90-1212047 Количество на модель: 2

Ц90-1212047

2

620922

РУСЛАН-КОМПЛЕКТ

Ц90*РК 405, Ц90-1212046

Код: 620922

Артикул: Ц90*РК, 405, Ц90-1212046

Производитель: РУСЛАН-КОМПЛЕКТ

405528

ВИТЯЗЬ

Ц100хРК-Н/О 3008

Код: 405528

Артикул: Ц100хРК-Н/О, 3008

Производитель: ВИТЯЗЬ

405571

ВИТЯЗЬ

Ц100*РК-С/О 3009

Код: 405571

Артикул: Ц100*РК-С/О, 3009

Производитель: ВИТЯЗЬ

405776

ВИТЯЗЬ

Ц110хРК 3011

Код: 405776

Артикул: Ц110хРК, 3011

Производитель: ВИТЯЗЬ

405841

ВИТЯЗЬ

Ц75*РК 3005

Код: 405841

Артикул: Ц75*РК, 3005

Производитель: ВИТЯЗЬ

405854

ВИТЯЗЬ

Ц90*РК 3007

Код: 405854

Артикул: Ц90*РК, 3007

Производитель: ВИТЯЗЬ

406465

ВИТЯЗЬ

Ц55*РК 3003

Код: 406465

Артикул: Ц55*РК, 3003

Производитель: ВИТЯЗЬ

50

Номер детали на чертеже:

50

Гайка М12.5 ГОСТ 5915-70

Заводской номер: Гайка М12.5 ГОСТ 5915-70 Количество на модель: 8

Гайка М12.5 ГОСТ 5915-70

8

51

Номер детали на чертеже:

51

Шайба 12Н 65Г ГОСТ 6402-70

Заводской номер: Шайба 12Н 65Г ГОСТ 6402-70 Количество на модель: 8

Шайба 12Н 65Г ГОСТ 6402-70

8

52

Номер детали на чертеже:

52

Втулка

Заводской номер: Ц90-1212034 Количество на модель: 2

Ц90-1212034

2

53

Номер детали на чертеже:

53

Клапан с уплотнением

Заводской номер: Ц90-1212004А Количество на модель: 2

Ц90-1212004А

2

54

Номер детали на чертеже:

54

Заклепка 2х6 ГОСТ 10299-68

Заводской номер: Заклепка 2х6 ГОСТ 10299-68 Количество на модель: 4

Заклепка 2х6 ГОСТ 10299-68

4

55

Номер детали на чертеже:

55

Знак заводской

Заводской номер: Ц90-1212059А Количество на модель: 1

Ц90-1212059А

1

56

Номер детали на чертеже:

56

Чистик

Заводской номер: Ц90-1212036 Количество на модель: 36

Ц90-1212036

36

57

Номер детали на чертеже:

57

Крышка передняя

Заводской номер: Ц75-1111021Б Количество на модель: 2

Ц75-1111021Б

2

Основной цилиндр Т-4А Разрывная муфта Т-4А

Вернуться в раздел каталога
