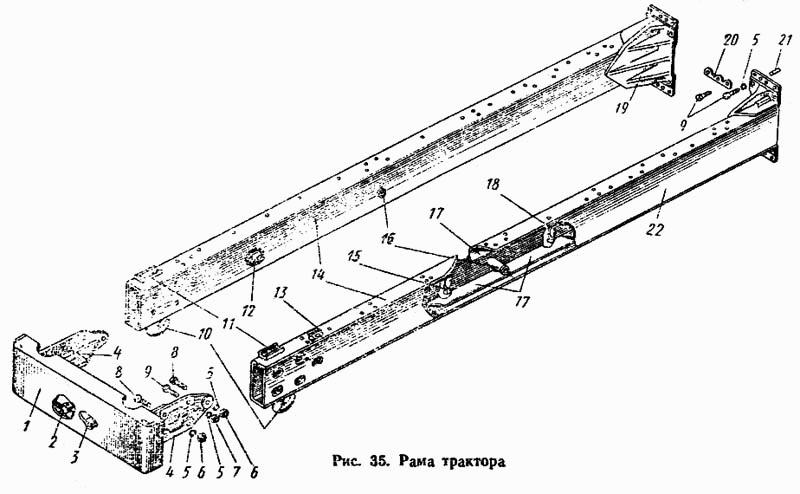

Рама трактора Т-4А. Каталог 1996г.

Задний мост Т-4А Гусеничная тележка Т-4А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Брус передний в сборе

Заводской номер: М04.30.004 Количество на модель: 1
М04.30.004
1

Номер детали на чертеже:

Рама

Заводской номер: М04.30.001 Количество на модель: 1
М04.30.001
1

Номер детали на чертеже:

Швеллер левый в сборе

Заводской номер: М04.30.002 Количество на модель: 1
М04.30.002
1

Номер детали на чертеже:

Швеллер правый в сборе

Заводской номер: М04.30.003 Количество на модель: 1
М04.30.003
1
1

Номер детали на чертеже:

1

Брус передний

Заводской номер: М04.30.101 Количество на модель: 1
М04.30.101
1
2

Номер детали на чертеже:

2

Планка

Заводской номер: М04.30.128 Количество на модель: 1
М04.30.128
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 04.30.113 Количество на модель: 1
04.30.113
1
4

Номер детали на чертеже:

4

Кронштейн передний

Заводской номер: М04.30.107-1 Количество на модель: 2
М04.30.107-1
2
5

Номер детали на чертеже:

5

Шайба 16ОТ 65Г ГОСТ 6402-70

Заводской номер: Шайба 16ОТ 65Г ГОСТ 6402-70 Количество на модель: 18
Шайба 16ОТ 65Г ГОСТ 6402-70
18
6

Номер детали на чертеже:

6

Гайка М16х1,5.2а.8.40 ГОСТ 5931-70

Заводской номер: Гайка М16х1,5.2а.8.40 ГОСТ 5931-70 Количество на модель: 6
Гайка М16х1,5.2а.8.40 ГОСТ 5931-70
6
7

Номер детали на чертеже:

7

Гайка М16.2.5.10кп.01 ГОСТ 5915-70

Заводской номер: Гайка М16.2.5.10кп.01 ГОСТ 5915-70 Количество на модель: 4
Гайка М16.2.5.10кп.01 ГОСТ 5915-70
4
8

Номер детали на чертеже:

8

Болт специальный

Заводской номер: 04.30.105-1 Количество на модель: 6
04.30.105-1
6
9

Номер детали на чертеже:

9

Болт М16.2х45.56.35.01 ГОСТ 7796-70

Заводской номер: Болт М16.2х45.56.35.01 ГОСТ 7796-70 Количество на модель: 24
Болт М16.2х45.56.35.01 ГОСТ 7796-70
24
10

Номер детали на чертеже:

10

Крюк передннй

Заводской номер: 54.30.421 Количество на модель: 2
54.30.421
2
11

Номер детали на чертеже:

11

Опора

Заводской номер: М04.30.132 Количество на модель: 2
М04.30.132
2
12

Номер детали на чертеже:

12

Накладка

Заводской номер: 04.30.110 Количество на модель: 1
04.30.110
1
13

Номер детали на чертеже:

13

Подкладка

Заводской номер: 04.30.119-1 Количество на модель: 4
04.30.119-1
4
14

Номер детали на чертеже:

14

Швеллер рамы

Заводской номер: М04.30.102-1 Количество на модель: 2
М04.30.102-1
2
15

Номер детали на чертеже:

15

Бонка

Заводской номер: М04.30.137 Количество на модель: 2
М04.30.137
2
16

Номер детали на чертеже:

16

Втулка

Заводской номер: М04.30.117 Количество на модель: 2
М04.30.117
2
17

Номер детали на чертеже:

17

Прокладка

Заводской номер: 04.30.122-4 Количество на модель: 6
04.30.122-4
6
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: М04.30.131 Количество на модель: 2
М04.30.131
2
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: 04.30.106-3 Количество на модель: 2
04.30.106-3
2
20

Номер детали на чертеже:

20

Шайба замковая

Заводской номер: 04.30.134 Количество на модель: 4
04.30.134
4
21

Номер детали на чертеже:

21

Штифт

Заводской номер: 60-15-045 Количество на модель: 4
60-15-045
4
22

Номер детали на чертеже:

22

Накладка швеллера

Заводской номер: М04.30.123 Количество на модель: 2
М04.30.123
2
