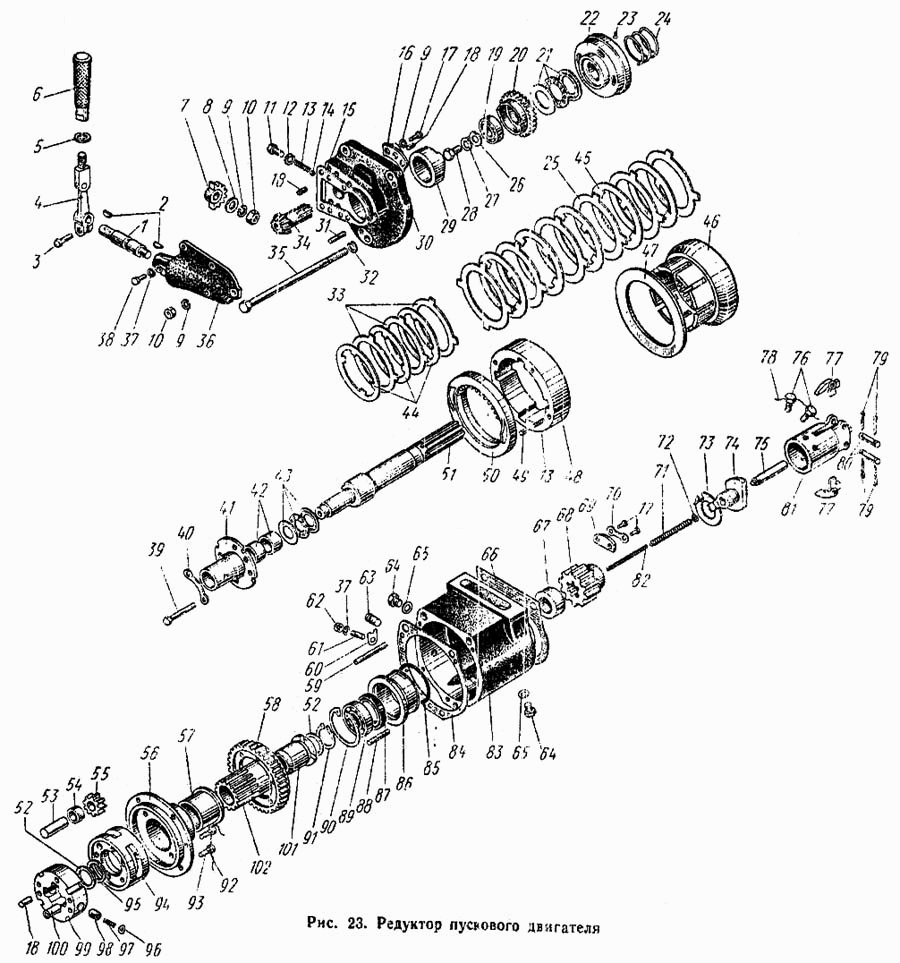

Редуктор пускового двигателя Т-4А. Каталог 1996г.

Механизм управления двигателем Т-4А Пусковой двигатель ПД-10У Т-4А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Водило в сборе

Заводской номер: 6Т3-19с8-2 Количество на модель: 1
6Т3-19с8-2
1

Номер детали на чертеже:

Шестерня солнечная в сборе

Заводской номер: 01-19с22 Количество на модель: 1
01-19с22
1

Номер детали на чертеже:

Шестерня муфты

Заводской номер: 6Т2-1904 Количество на модель: 1
6Т2-1904
1

Номер детали на чертеже:

Ступица в сборе

Заводской номер: 6Т3-19с7 Количество на модель: 1
6Т3-19с7
1

Номер детали на чертеже:

Ступица в сборе

Заводской номер: 01-19с5-2 Количество на модель: 1
01-19с5-2
1

Номер детали на чертеже:

Сателлит в сборе

Заводской номер: 6Т3-19с9-1 Количество на модель: 1
6Т3-19с9-1
1

Номер детали на чертеже:

Редуктор пускового двигателя

Заводской номер: 03А-19с2 Количество на модель: 1
03А-19с2
1

Номер детали на чертеже:

Крышка в сборе

Заводской номер: 6Т3-19с10 Количество на модель: 1
6Т3-19с10
1

Номер детали на чертеже:

Крышка в сборе

Заводской номер: 01-19с11 Количество на модель: 1
01-19с11
1

Номер детали на чертеже:

Диск нажимной в сборе

Заводской номер: 6Т2-19с11 Количество на модель: 1
6Т2-19с11
1

Номер детали на чертеже:

Держатель в сборе

Заводской номер: СМД8-19с6 Количество на модель: 1
СМД8-19с6
1
1

Номер детали на чертеже:

1

Валик включения

Заводской номер: 6Т3-1912-1 Количество на модель: 1
6Т3-1912-1
1
2

Номер детали на чертеже:

2

Шпонка сегментная 4х6,5 ГОСТ 8795-68

Заводской номер: Шпонка сегментная 4х6,5 ГОСТ 8795-68 Количество на модель: 2
Шпонка сегментная 4х6,5 ГОСТ 8795-68
2
3

Номер детали на чертеже:

3

Болт М8.2х25.58 ГОСТ 7796-70

Заводской номер: Болт М8.2х25.58 ГОСТ 7796-70 Количество на модель: 1
Болт М8.2х25.58 ГОСТ 7796-70
1
4

Номер детали на чертеже:

4

Рычаг включения

Заводской номер: 6Т3-1914-1 Количество на модель: 1
6Т3-1914-1
1
5

Номер детали на чертеже:

5

шайба 10Н 65 ГОСТ 6402-70

Заводской номер: шайба 10Н 65 ГОСТ 6402-70 Количество на модель: 1
шайба 10Н 65 ГОСТ 6402-70
1
6

Номер детали на чертеже:

6

Рукоятка рычага включения

Заводской номер: 6Т3-19с16 Количество на модель: 1
6Т3-19с16
1
7

Номер детали на чертеже:

7

Шестерни механизма включения

Заводской номер: 6Т3-1913 Количество на модель: 1
6Т3-1913
1
8

Номер детали на чертеже:

8

Шайба 9х20х2Н 495-66

Заводской номер: Шайба 9х20х2Н 495-66 Количество на модель: 1
Шайба 9х20х2Н 495-66
1
9

Номер детали на чертеже:

9

Шайба 8Н 65Г ГОСТ 6402-70

Заводской номер: Шайба 8Н 65Г ГОСТ 6402-70 Количество на модель: 12
Шайба 8Н 65Г ГОСТ 6402-70
12
10

Номер детали на чертеже:

10

Гайка М8.2.А.6 ГОСТ 2524-70

Заводской номер: Гайка М8.2.А.6 ГОСТ 2524-70 Количество на модель: 8
Гайка М8.2.А.6 ГОСТ 2524-70
8
11

Номер детали на чертеже:

11

Болт

Заводской номер: 6Т3-1919 Количество на модель: 1
6Т3-1919
1
12

Номер детали на чертеже:

12

Шайба 12Н 65Г ГОСТ 6402-70

Заводской номер: Шайба 12Н 65Г ГОСТ 6402-70 Количество на модель: 1
Шайба 12Н 65Г ГОСТ 6402-70
1
13

Номер детали на чертеже:

13

Пружина

Заводской номер: 6Т3-1920 Количество на модель: 5
6Т3-1920
5
14

Номер детали на чертеже:

14

Шарик Б V8мм Р ГОСТ 3722-60

Заводской номер: Шарик Б V8мм Р ГОСТ 3722-60 Количество на модель: 1
Шарик Б V8мм Р ГОСТ 3722-60
1
15

Номер детали на чертеже:

15

Прокладка

Заводской номер: 01-1968 Количество на модель: 1
01-1968
1
16

Номер детали на чертеже:

16

Упор неподвижный

Заводской номер: 6Т3-1908 Количество на модель: 1
6Т3-1908
1
17

Номер детали на чертеже:

17

Болт М8.2х18.58 ГОСТ 7796-70

Заводской номер: Болт М8.2х18.58 ГОСТ 7796-70 Количество на модель: 6
Болт М8.2х18.58 ГОСТ 7796-70
6
18

Номер детали на чертеже:

18

Штифт 8Пр.1х16 ГОСТ 3128-70

Заводской номер: Штифт 8Пр.1х16 ГОСТ 3128-70 Количество на модель: 6
Штифт 8Пр.1х16 ГОСТ 3128-70
6
19

Номер детали на чертеже:

19

Шарикоподшипник 205 ГОСТ 8338-57

Заводской номер: Шарикоподшипник 205 ГОСТ 8338-57 Количество на модель: 1
Шарикоподшипник 205 ГОСТ 8338-57
1
20

Номер детали на чертеже:

20

Упор нажимной

Заводской номер: 6Т3-1906 Количество на модель: 1
6Т3-1906
1
21

Номер детали на чертеже:

21

Шарикоподшипник 8109 ГОСТ 6874-54

Заводской номер: Шарикоподшипник 8109 ГОСТ 6874-54 Количество на модель: 1
Шарикоподшипник 8109 ГОСТ 6874-54
1
22

Номер детали на чертеже:

22

Диск нажимной

Заводской номер: 6Т2-1906-1 Количество на модель: 1
6Т2-1906-1
1
23

Номер детали на чертеже:

23

Палец

Заводской номер: СМД2-1927 Количество на модель: 2
СМД2-1927
2
24

Номер детали на чертеже:

24

Пружина

Заводской номер: 6Т2-1937 Количество на модель: 1
6Т2-1937
1
25

Номер детали на чертеже:

25

Диск тормозной

Заводской номер: 6Т2-1921 Количество на модель: 6
6Т2-1921
6
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 6Т3-1921 Количество на модель: 1
6Т3-1921
1
27

Номер детали на чертеже:

27

Шайба стопорная

Заводской номер: 6Т3-1922 Количество на модель: 1
6Т3-1922
1
28

Номер детали на чертеже:

28

Болт М12.2х30.58 ГОСТ 7796-70

Заводской номер: Болт М12.2х30.58 ГОСТ 7796-70 Количество на модель: 1
Болт М12.2х30.58 ГОСТ 7796-70
1
29

Номер детали на чертеже:

29

Упор неподвижный

Заводской номер: 6Т3-1905 Количество на модель: 1
6Т3-1905
1
30

Номер детали на чертеже:

30

Крышка

Заводской номер: 6Т3-1902 Количество на модель: 1
6Т3-1902
1
31

Номер детали на чертеже:

31

Шпилька М8х18Н 478-66

Заводской номер: Шпилька М8х18Н 478-66 Количество на модель: 3
Шпилька М8х18Н 478-66
3
32

Номер детали на чертеже:

32

Шайба 14Н 65Г ГОСТ 6402-70

Заводской номер: Шайба 14Н 65Г ГОСТ 6402-70 Количество на модель: 3
Шайба 14Н 65Г ГОСТ 6402-70
3
33

Номер детали на чертеже:

33

Диск

Заводской номер: 6Т2-1932 Количество на модель: 3
6Т2-1932
3
34

Номер детали на чертеже:

34

Шестерня

Заводской номер: 6Т3-1911 Количество на модель: 1
6Т3-1911
1
35

Номер детали на чертеже:

35

Болт

Заводской номер: 6Т2-1943 Количество на модель: 3
6Т2-1943
3
36

Номер детали на чертеже:

36

Крышка механизма включения

Заводской номер: 01-1903-1 Количество на модель: 1
01-1903-1
1
37

Номер детали на чертеже:

37

Шайба 6Н 65Г ГОСТ 6402-70

Заводской номер: Шайба 6Н 65Г ГОСТ 6402-70 Количество на модель: 1
Шайба 6Н 65Г ГОСТ 6402-70
1
38

Номер детали на чертеже:

38

Винт установочный

Заводской номер: 6Т3-1936 Количество на модель: 1
6Т3-1936
1
39

Номер детали на чертеже:

39

Болт М8.2х45.58 ГОСТ 7795-70

Заводской номер: Болт М8.2х45.58 ГОСТ 7795-70 Количество на модель: 4
Болт М8.2х45.58 ГОСТ 7795-70
4
40

Номер детали на чертеже:

40

шайба замковая

Заводской номер: 01-1971 Количество на модель: 2
01-1971
2
41

Номер детали на чертеже:

41

Ступица

Заводской номер: 01-1907-2 Количество на модель: 1
01-1907-2
1
42

Номер детали на чертеже:

42

Втулка

Заводской номер: 01-1972 Количество на модель: 2
01-1972
2
43

Номер детали на чертеже:

43

Шарикоподшипник 8106 ГОСТ 6874-54

Заводской номер: Шарикоподшипник 8106 ГОСТ 6874-54 Количество на модель: 1
Шарикоподшипник 8106 ГОСТ 6874-54
1
44

Номер детали на чертеже:

44

Диск ведомый

Заводской номер: 01-1917 Количество на модель: 3
01-1917
3
45

Номер детали на чертеже:

45

Диск ведомый

Заводской номер: 6Т2-1934 Количество на модель: 5
6Т2-1934
5
46

Номер детали на чертеже:

46

Эпициклическая шестерня

Заводской номер: 6Т3-1926 Количество на модель: 1
6Т3-1926
1
47

Номер детали на чертеже:

47

Диск упорный

Заводской номер: 6Т3-1927 Количество на модель: 1
6Т3-1927
1
48

Номер детали на чертеже:

48

Втулка

Заводской номер: 6Т3-1928 Количество на модель: 1
6Т3-1928
1
49

Номер детали на чертеже:

49

Стержень

Заводской номер: 6Т3-1938 Количество на модель: 4
6Т3-1938
4
50

Номер детали на чертеже:

50

Упор нажимной

Заводской номер: 6Т3-1909 Количество на модель: 1
6Т3-1909
1
51

Номер детали на чертеже:

51

Вал редуктора

Заводской номер: 6Т3-1910 Количество на модель: 1
6Т3-1910
1
52

Номер детали на чертеже:

52

Кольцо регулировочное

Заводской номер: 6Т2-1949 Количество на модель: 2
6Т2-1949
2
53

Номер детали на чертеже:

53

Палец сателлита

Заводской номер: 6Т2-1919 Количество на модель: 3
6Т2-1919
3
54

Номер детали на чертеже:

54

Втулка сателлита

Заводской номер: 6Т2-1918-1 Количество на модель: 3
6Т2-1918-1
3
55

Номер детали на чертеже:

55

Сателлит

Заводской номер: 6Т3-1932-1 Количество на модель: 3
6Т3-1932-1
3
56

Номер детали на чертеже:

56

Ступица

Заводской номер: 6Т3-1925 Количество на модель: 1
6Т3-1925
1
57

Номер детали на чертеже:

57

Пружина

Заводской номер: 6Т3-1937 Количество на модель: 1
6Т3-1937
1
58

Номер детали на чертеже:

58

Шестерни муфты сцепления в сборе

Заводской номер: 01-19с6 Количество на модель: 1
01-19с6
1
59

Номер детали на чертеже:

59

Шпилька М8х55Н 477-66

Заводской номер: Шпилька М8х55Н 477-66 Количество на модель: 2
Шпилька М8х55Н 477-66
2
60

Номер детали на чертеже:

60

Пластина

Заводской номер: 01-1939 Количество на модель: 1
01-1939
1
61

Номер детали на чертеже:

61

Шпилька

Заводской номер: 6Т3-1935 Количество на модель: 1
6Т3-1935
1
62

Номер детали на чертеже:

62

Гайка М6.5 ГОСТ 5915-70

Заводской номер: Гайка М6.5 ГОСТ 5915-70 Количество на модель: 1
Гайка М6.5 ГОСТ 5915-70
1
63

Номер детали на чертеже:

63

Палец

Заводской номер: 01-1933 Количество на модель: 1
01-1933
1
64

Номер детали на чертеже:

64

Пробка 1М14х13 кл. 2а Н 519-66

Заводской номер: Пробка 1М14х13 кл. 2а Н 519-66 Количество на модель: 2
Пробка 1М14х13 кл. 2а Н 519-66
2
65

Номер детали на чертеже:

65

Прокладка

Заводской номер: СМД7-1539 Количество на модель: 2
СМД7-1539
2
66

Номер детали на чертеже:

66

Прокладка

Заводской номер: 6Т3-1924 Количество на модель: 1
6Т3-1924
1
67

Номер детали на чертеже:

67

Втулка

Заводской номер: 6Т3-1940 Количество на модель: 1
6Т3-1940
1
68

Номер детали на чертеже:

68

Шестерня включения

Заводской номер: 03-1919 Количество на модель: 1
03-1919
1
69

Номер детали на чертеже:

69

Пластина

Заводской номер: 6Т2-1920-1 Количество на модель: 1
6Т2-1920-1
1
70

Номер детали на чертеже:

70

Шайба стопорная

Заводской номер: 01-19108 Количество на модель: 1
01-19108
1
71

Номер детали на чертеже:

71

Пружина толкателя большая

Заводской номер: СМД2-1928 Количество на модель: 1
СМД2-1928
1
72

Номер детали на чертеже:

72

Шайба

Заводской номер: СМД8-1997 Количество на модель: 1
СМД8-1997
1
73

Номер детали на чертеже:

73

Шайба замковая

Заводской номер: 14-5953 Количество на модель: 1
14-5953
1
74

Номер детали на чертеже:

74

Втулка толкателя

Заводской номер: 14-1926 Количество на модель: 1
14-1926
1
75

Номер детали на чертеже:

75

Толкатель

Заводской номер: СМД2-1925-1 Количество на модель: 1
СМД2-1925-1
1
76

Номер детали на чертеже:

76

Болт

Заводской номер: СМД8-1994 Количество на модель: 4
СМД8-1994
4
77

Номер детали на чертеже:

77

Груз держателя

Заводской номер: СМД2-1937Б Количество на модель: 2
СМД2-1937Б
2
78

Номер детали на чертеже:

78

Проволока диаметр 1,2х160 ГОСТ 3282-46

Заводской номер: Проволока диаметр 1,2х160 ГОСТ 3282-46 Количество на модель: 2
Проволока диаметр 1,2х160 ГОСТ 3282-46
2
79

Номер детали на чертеже:

79

Шплинт 3,2х18-005 ГОСТ 397-66

Заводской номер: Шплинт 3,2х18-005 ГОСТ 397-66 Количество на модель: 4
Шплинт 3,2х18-005 ГОСТ 397-66
4
80

Номер детали на чертеже:

80

Ось груза

Заводской номер: СМД2-1933 Количество на модель: 2
СМД2-1933
2
81

Номер детали на чертеже:

81

Держатель

Заводской номер: СМД2-1931 Количество на модель: 1
СМД2-1931
1
82

Номер детали на чертеже:

82

Пружина толкателя малая

Заводской номер: 01-1967 Количество на модель: 1
01-1967
1
83

Номер детали на чертеже:

83

Корпус редуктора

Заводской номер: 01-1901Л Количество на модель: 1
01-1901Л
1
84

Номер детали на чертеже:

84

Прокладка

Заводской номер: 6Т3-1923 Количество на модель: 1
6Т3-1923
1
85

Номер детали на чертеже:

85

Кольцо уплотнительное

Заводской номер: 6Т2-1938-1 Количество на модель: 1
6Т2-1938-1
1
86

Номер детали на чертеже:

86

Втулка

Заводской номер: 4Т6-1908 Количество на модель: 1
4Т6-1908
1
87

Номер детали на чертеже:

87

Манжета II-55 ОН13-47-56

Заводской номер: Манжета II-55 ОН13-47-56 Количество на модель: 1
Манжета II-55 ОН13-47-56
1
88

Номер детали на чертеже:

88

Шпилька М8х22Н 478-66

Заводской номер: Шпилька М8х22Н 478-66 Количество на модель: 2
Шпилька М8х22Н 478-66
2
89

Номер детали на чертеже:

89

Шарикоподшипник 208 ГОСТ 8338-57

Заводской номер: Шарикоподшипник 208 ГОСТ 8338-57 Количество на модель: 1
Шарикоподшипник 208 ГОСТ 8338-57
1
90

Номер детали на чертеже:

90

Кольцо Б-80 ГОСТ 13943-68

Заводской номер: Кольцо Б-80 ГОСТ 13943-68 Количество на модель: 1
Кольцо Б-80 ГОСТ 13943-68
1
91

Номер детали на чертеже:

91

Кольцо Б-40 ГОСТ 13942-68

Заводской номер: Кольцо Б-40 ГОСТ 13942-68 Количество на модель: 1
Кольцо Б-40 ГОСТ 13942-68
1
92

Номер детали на чертеже:

92

Проволока диаметр 1,2х200 ГОСТ 3282-46

Заводской номер: Проволока диаметр 1,2х200 ГОСТ 3282-46 Количество на модель: 3
Проволока диаметр 1,2х200 ГОСТ 3282-46
3
93

Номер детали на чертеже:

93

Болт 3М8.2х25.58 ГОСТ 7796-70

Заводской номер: Болт 3М8.2х25.58 ГОСТ 7796-70 Количество на модель: 6
Болт 3М8.2х25.58 ГОСТ 7796-70
6
94

Номер детали на чертеже:

94

Водило

Заводской номер: 01-1931-1 Количество на модель: 1
01-1931-1
1
95

Номер детали на чертеже:

95

Кольцо

Заводской номер: 6Т2-1959 Количество на модель: 1
6Т2-1959
1
96

Номер детали на чертеже:

96

Упор

Заводской номер: 01-1974 Количество на модель: 4
01-1974
4
97

Номер детали на чертеже:

97

Пружина

Заводской номер: 01-1975 Количество на модель: 4
01-1975
4
98

Номер детали на чертеже:

98

Плунжер

Заводской номер: 01-1984-1 Количество на модель: 4
01-1984-1
4
99

Номер детали на чертеже:

99

Корпус обгонной муфты

Заводской номер: 01-1908-1 Количество на модель: 1
01-1908-1
1
100

Номер детали на чертеже:

100

Д VI 15х30 ГПН

Заводской номер: Д VI 15х30 ГПН Количество на модель: 4
Д VI 15х30 ГПН
4
101

Номер детали на чертеже:

101

Втулка

Заводской номер: 6Т2-1911-1 Количество на модель: 1
6Т2-1911-1
1
102

Номер детали на чертеже:

102

Шестерня солнечная

Заводской номер: 01-1930 Количество на модель: 1
01-1930
1
Механизм управления двигателем Т-4А Пусковой двигатель ПД-10У Т-4А
Вернуться в раздел каталога
