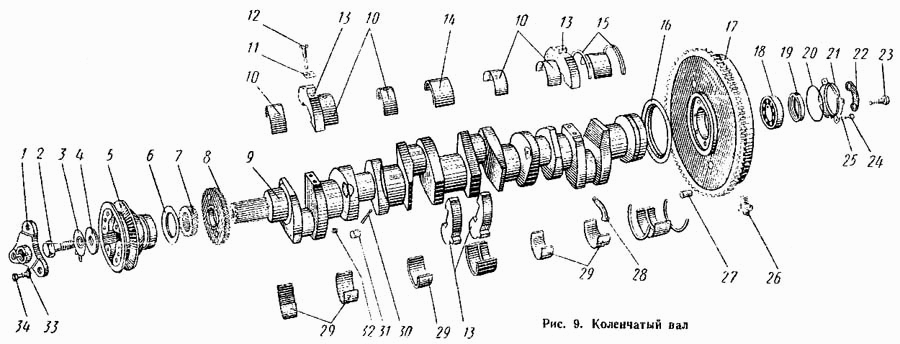

Коленчатый вал Т-4А. Каталог 1996г.

Поршень и шатун Т-4А Механизм газораспределения Т-4А

Вид отображения:

Детали справа

По ширине экрана

01-04с1

01М-04с2

01М-0402

6Т2-04с9

6Т2-04с8

6Т2-04с7

02-0403

01-04с5-1

01-04с4

01-04с3

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Вал коленчатый в сборе

Заводской номер: 01-04с1 Количество на модель: 1

01-04с1

1

Номер детали на чертеже:

Маховик в сборе

Заводской номер: 01М-04с2 Количество на модель: 1

01М-04с2

1

Номер детали на чертеже:

Маховик

Заводской номер: 01М-0402 Количество на модель: 1

01М-0402

1

Номер детали на чертеже:

Комплект коренных вкладышей

Заводской номер: 6Т2-04с9 Количество на модель: 1

6Т2-04с9

1

Номер детали на чертеже:

Вкладыши коренные

Заводской номер: 6Т2-04с8 Количество на модель: 2

6Т2-04с8

2

Номер детали на чертеже:

Вкладыши коренные

Заводской номер: 6Т2-04с7 Количество на модель: 5

6Т2-04с7

5

Номер детали на чертеже:

Венец маховика

Заводской номер: 02-0403 Количество на модель: 1

02-0403

1

Номер детали на чертеже:

Вал коленчатый с вкладышами

Заводской номер: 01-04с5-1 Количество на модель: 1

01-04с5-1

1

Номер детали на чертеже:

Вал коленчатый в сборе

Заводской номер: 01-04с4 Количество на модель: 1

01-04с4

1

Номер детали на чертеже:

Вал коленчатый в сборе

Заводской номер: 01-04с3 Количество на модель: 1

01-04с3

1

1

Номер детали на чертеже:

1

Храповик

Заводской номер: 01-0424 Количество на модель: 1

01-0424

1

2

Номер детали на чертеже:

2

Болт

Заводской номер: 6Т3-0410 Количество на модель: 1

6Т3-0410

1

3

Номер детали на чертеже:

3

Шайба стопорная

Заводской номер: 6Т3-0409 Количество на модель: 1

6Т3-0409

1

4

Номер детали на чертеже:

4

Шайба поджимная

Заводской номер: 6Т3-0411 Количество на модель: 1

6Т3-0411

1

5

Номер детали на чертеже:

5

Шкив коленчатого вала

Заводской номер: 41-0406 Количество на модель: 1

41-0406

1

6

Номер детали на чертеже:

6

Маслоотражатель коленчатого вала передний

Заводской номер: 6Т3-0405 Количество на модель: 1

6Т3-0405

1

7

Номер детали на чертеже:

7

Шестерня коленчатого вала

Заводской номер: 01-0404 Количество на модель: 1

01-0404

1

8

Номер детали на чертеже:

8

Шестерня привода масляного насоса

Заводской номер: 01-0415-1 Количество на модель: 1

01-0415-1

1

9

Номер детали на чертеже:

9

Вал коленчатый

Заводской номер: 01-0401 Количество на модель: 1

01-0401

1

10

Номер детали на чертеже:

10

Вкладыш подшипника коленчатого вала верхний

Заводской номер: 6Т2-0417-1 Количество на модель: 5

6Т2-0417-1

5

11

Номер детали на чертеже:

11

Шайба

Заводской номер: 6Т3-0407 Количество на модель: 12

6Т3-0407

12

12

Номер детали на чертеже:

12

Болт крепления противовеса

Заводской номер: 41-0408 Количество на модель: 12

41-0408

12

13

Номер детали на чертеже:

13

Противовес

Заводской номер: 43-0412 Количество на модель: 6

43-0412

6

14

Номер детали на чертеже:

14

Вкладыш подшипника коленчатого вала средний верхний

Заводской номер: 6Т2-0418-1 Количество на модель: 4

6Т2-0418-1

4

15

Номер детали на чертеже:

15

Полукольцо упорного подшипника коленчатого вала

Заводской номер: 6Т2-0420-1 Количество на модель: 4

6Т2-0420-1

4

16

Номер детали на чертеже:

16

Маслоотражатель коленчатого вала задний

Заводской номер: 01-0421 Количество на модель: 1

01-0421

1

17

Номер детали на чертеже:

17

Маховик в сборе

Заводской номер: 01М-04с6 Количество на модель: 1

01М-04с6

1

18

Номер детали на чертеже:

18

Шарикоподшипник 60209 ГОСТ 7242-70

Заводской номер: Шарикоподшипник 60209 ГОСТ 7242-70 Количество на модель: 1

Шарикоподшипник 60209 ГОСТ 7242-70

1

067648

60209 (6209-Z) 60209

Код: 067648

Артикул: 60209 (6209-Z), 60209

Производитель:

19

Номер детали на чертеже:

19

Манжета I-I-50 ОН 13-47-56

Заводской номер: Манжета I-I-50 ОН 13-47-56 Количество на модель: 1

Манжета I-I-50 ОН 13-47-56

1

20

Номер детали на чертеже:

20

Кольцо У-85Х80-1

Заводской номер: 01М-0427 Количество на модель: 1

01М-0427

1

21

Номер детали на чертеже:

21

Корпус сальника

Заводской номер: 01М-0425 Количество на модель: 1

01М-0425

1

22

Номер детали на чертеже:

22

Шайба замковая

Заводской номер: 6Т3-0416 Количество на модель: 3

6Т3-0416

3

23

Номер детали на чертеже:

23

Болт крепления маховика

Заводской номер: 03А-0414 Количество на модель: 6

03А-0414

6

24

Номер детали на чертеже:

24

Болт М6.2х20.58 ГОСТ 7795-70

Заводской номер: Болт М6.2х20.58 ГОСТ 7795-70 Количество на модель: 4

Болт М6.2х20.58 ГОСТ 7795-70

4

25

Номер детали на чертеже:

25

Шайба 6Н 65Г ГОСТ 6402-70

Заводской номер: Шайба 6Н 65Г ГОСТ 6402-70 Количество на модель: 4

Шайба 6Н 65Г ГОСТ 6402-70

4

26

Номер детали на чертеже:

26

Масленка I-А1 ГОСТ 1303-56

Заводской номер: Масленка I-А1 ГОСТ 1303-56 Количество на модель: 1

Масленка I-А1 ГОСТ 1303-56

1

27

Номер детали на чертеже:

27

Штифт 16Вх40Н 507-66

Заводской номер: Штифт 16Вх40Н 507-66 Количество на модель: 2

Штифт 16Вх40Н 507-66

2

28

Номер детали на чертеже:

28

Сепарирующая трубка

Заводской номер: 01-0430 Количество на модель: 6

01-0430

6

29

Номер детали на чертеже:

29

Вкладыш подшипника коленчатого вала нижний

Заводской номер: 6Т2-0416-1 Количество на модель: 5

6Т2-0416-1

5

30

Номер детали на чертеже:

30

Шплинт 4х22-005 ГОСТ 397-66

Заводской номер: Шплинт 4х22-005 ГОСТ 397-66 Количество на модель: 6

Шплинт 4х22-005 ГОСТ 397-66

6

31

Номер детали на чертеже:

31

Заглушка

Заводской номер: Заглушка Количество на модель: 6

Заглушка

6

32

Номер детали на чертеже:

32

Пробка КГ1/8" ГОСТ 12721-67

Заводской номер: Пробка КГ1/8" ГОСТ 12721-67 Количество на модель: 5

Пробка КГ1/8" ГОСТ 12721-67

5

33

Номер детали на чертеже:

33

Шайба стопорная

Заводской номер: 01-0425 Количество на модель: 3

01-0425

3

34

Номер детали на чертеже:

34

Болт М16.2х32.58 ГОСТ 7796-70

Заводской номер: Болт М16.2х32.58 ГОСТ 7796-70 Количество на модель: 3

Болт М16.2х32.58 ГОСТ 7796-70

3
