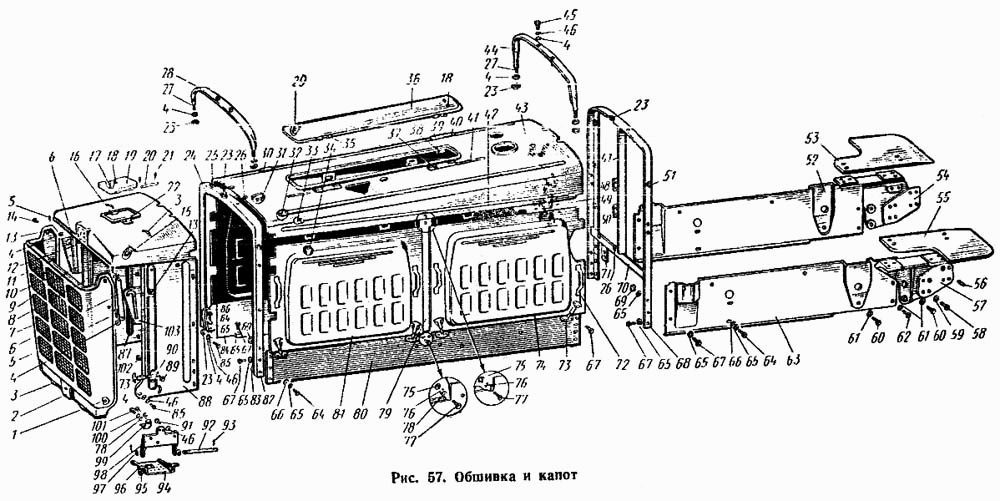

Обшивка и капот Т-4А. Каталог 1996г.

Обогреватель кабины Т-4А Двигатель А-01М (вид справа) Т-4А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Боковина капота задняя левая в сборе

Заводской номер: 04.47.025-1 Количество на модель: 1
04.47.025-1
1

Номер детали на чертеже:

Угольник капота передний в сборе

Заводской номер: 04.47.007 Количество на модель: 1
04.47.007
1

Номер детали на чертеже:

Угольник капота в сборе

Заводской номер: М04.47.008 Количество на модель: 1
М04.47.008
1

Номер детали на чертеже:

Решетка радиатора в сборе

Заводской номер: М04.47.045 Количество на модель: 1
М04.47.045
1

Номер детали на чертеже:

Подножка в сборе

Заводской номер: М04.47.071 Количество на модель: 1
М04.47.071
1

Номер детали на чертеже:

Подножка в сборе

Заводской номер: М04.47.054 Количество на модель: 1
М04.47.054
1

Номер детали на чертеже:

Обшивка и капот

Заводской номер: М04.47.001 Количество на модель: 1
М04.47.001
1

Номер детали на чертеже:

Облицовка радиатора в сборе

Заводской номер: М04.47.002-1 Количество на модель: 1
М04.47.002-1
1

Номер детали на чертеже:

Лента крыши капота М04.47.106 с наконечником в сборе

Заводской номер: М04.47.013 Количество на модель: 1
М04.47.013
1

Номер детали на чертеже:

Лента крыши капота 04.47.106-1 с наконечником в сборе

Заводской номер: 04.47.013-1 Количество на модель: 1
04.47.013-1
1

Номер детали на чертеже:

Крышка с заклепкой и гайкой в сборе

Заводской номер: М04.47.048-2 Количество на модель: 1
М04.47.048-2
1

Номер детали на чертеже:

Боковина капота задняя правая в сборе

Заводской номер: 04.47.026-1 Количество на модель: 1
04.47.026-1
1

Номер детали на чертеже:

Боковина капота передняя левая в сборе

Заводской номер: 04.47.005-4 Количество на модель: 1
04.47.005-4
1

Номер детали на чертеже:

Боковина капота передняя правая в сборе

Заводской номер: 04.47.006-2 Количество на модель: 1
04.47.006-2
1

Номер детали на чертеже:

Каркас облицовки радиатора в сборе

Заводской номер: М04.47.046 Количество на модель: 1
М04.47.046
1

Номер детали на чертеже:

Крыша капота

Заводской номер: М04.47.024 Количество на модель: 1
М04.47.024
1

Номер детали на чертеже:

Крыша капота в сборе

Заводской номер: М04.47.004 Количество на модель: 1
М04.47.004
1

Номер детали на чертеже:

Крышка в сборе

Заводской номер: 04.47.014-1 Количество на модель:
04.47.014-1
1

Номер детали на чертеже:

1

Чашка застежки

Заводской номер: 60.23.169 Количество на модель: 10
60.23.169
10
2

Номер детали на чертеже:

2

Сетка решетки радиатора

Заводской номер: М04.47.102 Количество на модель: 1
М04.47.102
1
3

Номер детали на чертеже:

3

Скоба

Заводской номер: 12-23-293 Количество на модель: 6
12-23-293
6
4

Номер детали на чертеже:

4

Шайба 10 ГОСТ 11371-68

Заводской номер: Шайба 10 ГОСТ 11371-68 Количество на модель: 20
Шайба 10 ГОСТ 11371-68
20
5

Номер детали на чертеже:

5

Шплинт 2,5х14 ГОСТ 397-66

Заводской номер: Шплинт 2,5х14 ГОСТ 397-66 Количество на модель: 6
Шплинт 2,5х14 ГОСТ 397-66
6
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: М04.47.270-1 Количество на модель: 2
М04.47.270-1
2
7

Номер детали на чертеже:

7

Решетка радиатора

Заводской номер: М04.47.101-1 Количество на модель: 1
М04.47.101-1
1
8

Номер детали на чертеже:

8

Лист правый

Заводской номер: М04.47.253 Количество на модель: 1
М04.47.253
1
9

Номер детали на чертеже:

9

Кронштейн правый

Заводской номер: М04.47.224-1 Количество на модель: 1
М04.47.224-1
1
10

Номер детали на чертеже:

10

Планка

Заводской номер: М04.47.230-1 Количество на модель: 4
М04.47.230-1
4
11

Номер детали на чертеже:

11

Ось ролика

Заводской номер: М04.47.269 Количество на модель: 2
М04.47.269
2
12

Номер детали на чертеже:

12

Фирменный знак

Заводской номер: 04.47.222 Количество на модель: 1
04.47.222
1
13

Номер детали на чертеже:

13

Бонка

Заводской номер: М04.47.226-1 Количество на модель: 4
М04.47.226-1
4
14

Номер детали на чертеже:

14

Ось 2-10хХ/5х25 ГОСТ 9650-66

Заводской номер: Ось 2-10хХ/5х25 ГОСТ 9650-66 Количество на модель: 2
Ось 2-10хХ/5х25 ГОСТ 9650-66
2
15

Номер детали на чертеже:

15

Верх облицовки радиатора

Заводской номер: М04.47.103-1 Количество на модель: 1
М04.47.103-1
1
16

Номер детали на чертеже:

16

Упор

Заводской номер: М04.47.175 Количество на модель: 1
М04.47.175
1
17

Номер детали на чертеже:

17

Пружина

Заводской номер: М04.47.166 Количество на модель: 1
М04.47.166
1
18

Номер детали на чертеже:

18

Заклепка 4х8 ГОСТ 10299-62

Заводской номер: Заклепка 4х8 ГОСТ 10299-62 Количество на модель: 6
Заклепка 4х8 ГОСТ 10299-62
6
19

Номер детали на чертеже:

19

Крышка

Заводской номер: М04.47.235-2 Количество на модель: 1
М04.47.235-2
1
20

Номер детали на чертеже:

20

Ось крышки

Заводской номер: М04.47.271-1 Количество на модель: 1
М04.47.271-1
1
21

Номер детали на чертеже:

21

Шплинт 1,5х12 ГОСТ 397-66

Заводской номер: Шплинт 1,5х12 ГОСТ 397-66 Количество на модель: 2
Шплинт 1,5х12 ГОСТ 397-66
2
22

Номер детали на чертеже:

22

Петля крышки

Заводской номер: М04.47.238 Количество на модель: 1
М04.47.238
1
23

Номер детали на чертеже:

23

Гайка М10.5 ГОСТ 5915-70

Заводской номер: Гайка М10.5 ГОСТ 5915-70 Количество на модель: 10
Гайка М10.5 ГОСТ 5915-70
10
24

Номер детали на чертеже:

24

Боковина капота передняя правая

Заводской номер: 04.47.108-2 Количество на модель: 1
04.47.108-2
1
25

Номер детали на чертеже:

25

Скоба

Заводской номер: 54.48.415 Количество на модель: 4
54.48.415
4
26

Номер детали на чертеже:

26

Скоба

Заводской номер: 04.45.158-1 Количество на модель: 5
04.45.158-1
5
27

Номер детали на чертеже:

27

Наконечник ленты

Заводской номер: 54.47.464-1 Количество на модель: 4
54.47.464-1
4
28

Номер детали на чертеже:

28

Лента крыши капота

Заводской номер: 04.47.106-1 Количество на модель: 1
04.47.106-1
1
29

Номер детали на чертеже:

29

Пружина

Заводской номер: 04.47.166-1 Количество на модель: 2
04.47.166-1
2
30

Номер детали на чертеже:

30

Таблица заправки бака предпускового подогревателя

Заводской номер: 04.47.221 Количество на модель: 1
04.47.221
1
31

Номер детали на чертеже:

31

Ребро

Заводской номер: М04.47.264 Количество на модель: 1
М04.47.264
1
32

Номер детали на чертеже:

32

Ребро

Заводской номер: 04.47.173 Количество на модель: 2
04.47.173
2
33

Номер детали на чертеже:

33

Скоба

Заводской номер: М04.47.258 Количество на модель: 6
М04.47.258
6
34

Номер детали на чертеже:

34

Крючок боковины

Заводской номер: 04.47.138-2 Количество на модель: 7
04.47.138-2
7
35

Номер детали на чертеже:

35

Петля

Заводской номер: 54.47.462 Количество на модель: 2
54.47.462
2
36

Номер детали на чертеже:

36

Крышка

Заводской номер: 04.47.123-1 Количество на модель: 1
04.47.123-1
1
37

Номер детали на чертеже:

37

Петля крыши

Заводской номер: 04.47.172 Количество на модель: 2
04.47.172
2
38

Номер детали на чертеже:

38

Упор пружины

Заводской номер: 04.47.175-1 Количество на модель: 2
04.47.175-1
2
39

Номер детали на чертеже:

39

Таблица заливки топлива

Заводской номер: 54.47.460 Количество на модель: 1
54.47.460
1
40

Номер детали на чертеже:

40

Заклепка 4х6 ПФ нестандартная

Заводской номер: Заклепка 4х6 ПФ нестандартная Количество на модель: 8
Заклепка 4х6 ПФ нестандартная
8
41

Номер детали на чертеже:

41

Ось крышки

Заводской номер: 54.47.418 Количество на модель: 2
54.47.418
2
42

Номер детали на чертеже:

42

Боковина капота задняя правая

Заводской номер: 04.47.132-1 Количество на модель: 1
04.47.132-1
1
43

Номер детали на чертеже:

43

Крыша капота

Заводской номер: М04.47.104 Количество на модель: 1
М04.47.104
1
44

Номер детали на чертеже:

44

Лента крыши капота

Заводской номер: М04.47.106 Количество на модель: 1
М04.47.106
1
45

Номер детали на чертеже:

45

Болт М10.2х25.88.35 ГОСТ 7796-70

Заводской номер: Болт М10.2х25.88.35 ГОСТ 7796-70 Количество на модель: 4
Болт М10.2х25.88.35 ГОСТ 7796-70
4
46

Номер детали на чертеже:

46

Шайба 10ОТ 65Г ГОСТ 6402-70

Заводской номер: Шайба 10ОТ 65Г ГОСТ 6402-70 Количество на модель: 16
Шайба 10ОТ 65Г ГОСТ 6402-70
16
47

Номер детали на чертеже:

47

Угольник вертикальный

Заводской номер: М04.47.144 Количество на модель: 1
М04.47.144
1
48

Номер детали на чертеже:

48

Планка крепления распределителя верхняя

Заводской номер: 04.47.154-2 Количество на модель: 1
04.47.154-2
1
49

Номер детали на чертеже:

49

Подвеска боковины

Заводской номер: 04.47.139 Количество на модель: 8
04.47.139
8
50

Номер детали на чертеже:

50

Планка крепления распределителя нижняя

Заводской номер: 04.47.158-1 Количество на модель: 1
04.47.158-1
1
51

Номер детали на чертеже:

51

Скоба

Заводской номер: 54.47.426 Количество на модель: 4
54.47.426
4
52

Номер детали на чертеже:

52

Лист боковой правый

Заводской номер: М04.47.127 Количество на модель: 1
М04.47.127
1
53

Номер детали на чертеже:

53

Подкрылок правый

Заводской номер: М04.47.111 Количество на модель: 1
М04.47.111
1
54

Номер детали на чертеже:

54

Кронштейн правый

Заводской номер: М04.47.113-5 Количество на модель: 1
М04.47.113-5
1
55

Номер детали на чертеже:

55

Подкрылок левый

Заводской номер: М04.47.116 Количество на модель: 1
М04.47.116
1
56

Номер детали на чертеже:

56

Штифт

Заводской номер: 04.56.185 Количество на модель: 2
04.56.185
2
57

Номер детали на чертеже:

57

Кронштейн левый

Заводской номер: 04.47.251 Количество на модель: 1
04.47.251
1
58

Номер детали на чертеже:

58

Болт 4М20х1,5.2ах60.88.30 ГОСТ 7796-70

Заводской номер: Болт 4М20х1,5.2ах60.88.30 ГОСТ 7796-70 Количество на модель: 6
Болт 4М20х1,5.2ах60.88.30 ГОСТ 7796-70
6
59

Номер детали на чертеже:

59

Шайба 20ОТ 65Г ГОСТ 6402-70

Заводской номер: Шайба 20ОТ 65Г ГОСТ 6402-70 Количество на модель: 6
Шайба 20ОТ 65Г ГОСТ 6402-70
6
60

Номер детали на чертеже:

60

Болт М14.2х35.58 ГОСТ 7796-70

Заводской номер: Болт М14.2х35.58 ГОСТ 7796-70 Количество на модель: 4
Болт М14.2х35.58 ГОСТ 7796-70
4
61

Номер детали на чертеже:

61

Шайба 14ОТ 65Г ГОСТ 6402-70

Заводской номер: Шайба 14ОТ 65Г ГОСТ 6402-70 Количество на модель: 8
Шайба 14ОТ 65Г ГОСТ 6402-70
8
62

Номер детали на чертеже:

62

Болт М14.2х30.58 ГОСТ 7796-70

Заводской номер: Болт М14.2х30.58 ГОСТ 7796-70 Количество на модель: 4
Болт М14.2х30.58 ГОСТ 7796-70
4
63

Номер детали на чертеже:

63

Лист боковой левый

Заводской номер: М04.47.128 Количество на модель: 1
М04.47.128
1
64

Номер детали на чертеже:

64

Болт М12.2х30.88.35 ГОСТ 7796-70

Заводской номер: Болт М12.2х30.88.35 ГОСТ 7796-70 Количество на модель: 13
Болт М12.2х30.88.35 ГОСТ 7796-70
13
65

Номер детали на чертеже:

65

Шайба 12Н 65Г ГОСТ 6402-70

Заводской номер: Шайба 12Н 65Г ГОСТ 6402-70 Количество на модель: 51
Шайба 12Н 65Г ГОСТ 6402-70
51
66

Номер детали на чертеже:

66

Шайба 12 ГОСТ 11371-68

Заводской номер: Шайба 12 ГОСТ 11371-68 Количество на модель: 9
Шайба 12 ГОСТ 11371-68
9
67

Номер детали на чертеже:

67

Болт М12.2х20.58 ГОСТ 7796-70

Заводской номер: Болт М12.2х20.58 ГОСТ 7796-70 Количество на модель: 38
Болт М12.2х20.58 ГОСТ 7796-70
38
68

Номер детали на чертеже:

68

Угольник капота

Заводской номер: М04.47.117 Количество на модель: 1
М04.47.117
1
69

Номер детали на чертеже:

69

Гайка М12.5 ГОСТ 5915-70

Заводской номер: Гайка М12.5 ГОСТ 5915-70 Количество на модель: 9
Гайка М12.5 ГОСТ 5915-70
9
70

Номер детали на чертеже:

70

Угольник пола

Заводской номер: М04.47.118 Количество на модель: 1
М04.47.118
1
71

Номер детали на чертеже:

71

Кронштейн крепления клапана

Заводской номер: М04.47.209 Количество на модель: 1
М04.47.209
1
72

Номер детали на чертеже:

72

Скоба

Заводской номер: 04.47.174-1 Количество на модель: 8
04.47.174-1
8
73

Номер детали на чертеже:

73

Застежка в сборе

Заводской номер: 60.23сб.128 Количество на модель: 10
60.23сб.128
10
74

Номер детали на чертеже:

74

Боковина капота задняя левая

Заводской номер: 04.47.131-1 Количество на модель: 1
04.47.131-1
1
75

Номер детали на чертеже:

75

Гайка М8.5 ГОСТ 5915-70

Заводской номер: Гайка М8.5 ГОСТ 5915-70 Количество на модель: 6
Гайка М8.5 ГОСТ 5915-70
6
76

Номер детали на чертеже:

76

Шайба 8Н 65Г ГОСТ 6402-70

Заводской номер: Шайба 8Н 65Г ГОСТ 6402-70 Количество на модель: 6
Шайба 8Н 65Г ГОСТ 6402-70
6
77

Номер детали на чертеже:

77

Болт М8.2х16.58 ГОСТ 7796-70

Заводской номер: Болт М8.2х16.58 ГОСТ 7796-70 Количество на модель: 6
Болт М8.2х16.58 ГОСТ 7796-70
6
78

Номер детали на чертеже:

78

Шайба 8 ГОСТ 11371-68

Заводской номер: Шайба 8 ГОСТ 11371-68 Количество на модель: 6
Шайба 8 ГОСТ 11371-68
6
79

Номер детали на чертеже:

79

Пластина

Заводской номер: 04.47.220-1 Количество на модель: 2
04.47.220-1
2
80

Номер детали на чертеже:

80

Боковой лист обшивки передний левый

Заводской номер: 04.47.114-3 Количество на модель: 1
04.47.114-3
1
81

Номер детали на чертеже:

81

Боковина капота передняя левая

Заводской номер: 04.47.107-4 Количество на модель: 1
04.47.107-4
1
82

Номер детали на чертеже:

82

Угольник капота передний

Заводской номер: 04.47.124 Количество на модель: 1
04.47.124
1
83

Номер детали на чертеже:

83

Кронштейн угольника капота левый

Заводской номер: 04.47.145 Количество на модель: 1
04.47.145
1
84

Номер детали на чертеже:

84

Боковой лист обшивки передний правый

Заводской номер: 04.47.109-4 Количество на модель: 1
04.47.109-4
1
85

Номер детали на чертеже:

85

Болт М10.2х20.88.35 ГОСТ 7796-70

Заводской номер: Болт М10.2х20.88.35 ГОСТ 7796-70 Количество на модель: 6
Болт М10.2х20.88.35 ГОСТ 7796-70
6
86

Номер детали на чертеже:

86

Кронштейн угольника капота правый

Заводской номер: 04.47.146 Количество на модель: 1
04.47.146
1
87

Номер детали на чертеже:

87

Палец

Заводской номер: М04.47.268 Количество на модель: 2
М04.47.268
2
88

Номер детали на чертеже:

88

Лист левый

Заводской номер: М04.47.252 Количество на модель: 1
М04.47.252
1
89

Номер детали на чертеже:

89

Болт М6.2х14.58 ГОСТ 7798-70

Заводской номер: Болт М6.2х14.58 ГОСТ 7798-70 Количество на модель: 20
Болт М6.2х14.58 ГОСТ 7798-70
20
90

Номер детали на чертеже:

90

Шайба 6Т 65Г ГОСТ 6402-70

Заводской номер: Шайба 6Т 65Г ГОСТ 6402-70 Количество на модель: 20
Шайба 6Т 65Г ГОСТ 6402-70
20
91

Номер детали на чертеже:

91

Болт М10.2х18.58 ГОСТ 7796-70

Заводской номер: Болт М10.2х18.58 ГОСТ 7796-70 Количество на модель: 6
Болт М10.2х18.58 ГОСТ 7796-70
6
92

Номер детали на чертеже:

92

Палец

Заводской номер: М04.47.294 Количество на модель: 1
М04.47.294
1
93

Номер детали на чертеже:

93

Шплинт 3,2х18 ГОСТ 397-66

Заводской номер: Шплинт 3,2х18 ГОСТ 397-66 Количество на модель: 2
Шплинт 3,2х18 ГОСТ 397-66
2
94

Номер детали на чертеже:

94

Подножка

Заводской номер: М04.47.295 Количество на модель: 1
М04.47.295
1
95

Номер детали на чертеже:

95

Бонка

Заводской номер: М04.47.296 Количество на модель: 2
М04.47.296
2
96

Номер детали на чертеже:

96

Ручка

Заводской номер: М04.47.297 Количество на модель: 1
М04.47.297
1
97

Номер детали на чертеже:

97

Шайба 14 ГОСТ 11371-68

Заводской номер: Шайба 14 ГОСТ 11371-68 Количество на модель: 2
Шайба 14 ГОСТ 11371-68
2
98

Номер детали на чертеже:

98

Кронштейн

Заводской номер: М04.47.292 Количество на модель: 1
М04.47.292
1
99

Номер детали на чертеже:

99

Пружина

Заводской номер: М04.47.293 Количество на модель: 1
М04.47.293
1
100

Номер детали на чертеже:

100

Шайба 8Т 65Г ГОСТ 6402-70

Заводской номер: Шайба 8Т 65Г ГОСТ 6402-70 Количество на модель: 2
Шайба 8Т 65Г ГОСТ 6402-70
2
101

Номер детали на чертеже:

101

Болт М8.2х12.58 ГОСТ 7796-70

Заводской номер: Болт М8.2х12.58 ГОСТ 7796-70 Количество на модель: 2
Болт М8.2х12.58 ГОСТ 7796-70
2
102

Номер детали на чертеже:

102

Гайка М6.5 ГОСТ 5915-70

Заводской номер: Гайка М6.5 ГОСТ 5915-70 Количество на модель: 20
Гайка М6.5 ГОСТ 5915-70
20
103

Номер детали на чертеже:

103

Кронштейн левый

Заводской номер: М04.47.223-1 Количество на модель: 1
М04.47.223-1
1
Обогреватель кабины Т-4А Двигатель А-01М (вид справа) Т-4А
Вернуться в раздел каталога
