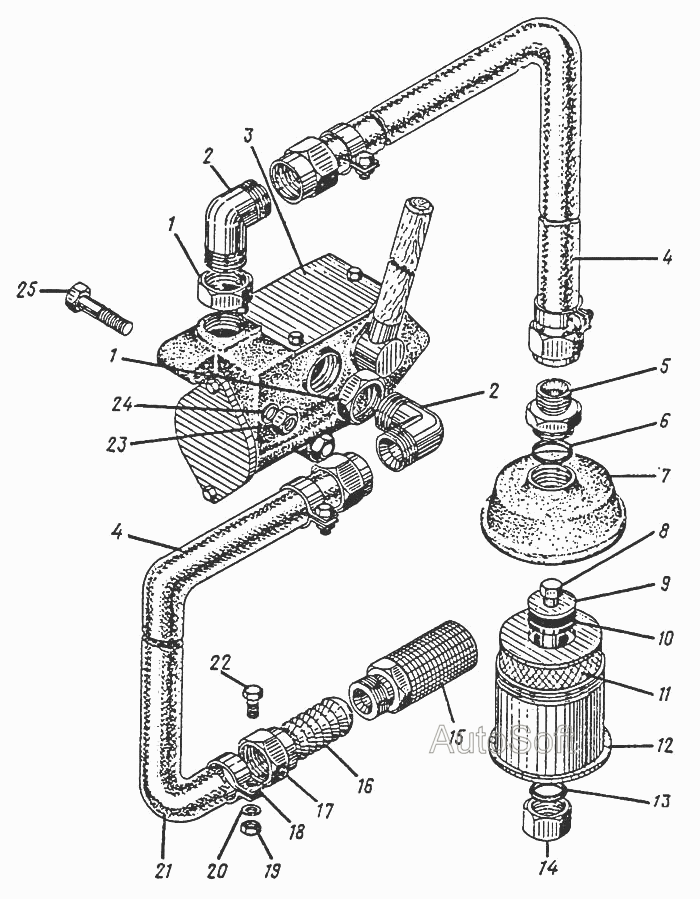

Установка заправки гидросистемы 09.1300.000 ЭОВ-4421. Каталог 1983г.

Установка пульта 09.2801.000 ЭОВ-4421 Гидроразводка хода 35.0108.000 ЭОВ-4421

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: 09.1300.002 Количество на модель: 2
09.1300.002
2
2

Номер детали на чертеже:

2

Штуцер

Заводской номер: 09.1300.001 Количество на модель: 2
09.1300.001
2
3

Номер детали на чертеже:

3

Насос ручной поршневой двустороннего действия

Заводской номер: БК7-3000 Количество на модель: 1
БК7-3000
1
4

Номер детали на чертеже:

4

Шланг заправки

Заводской номер: 10.2500.400 Количество на модель: 1
10.2500.400
1
5

Номер детали на чертеже:

5

Штуцер

Заводской номер: 10.0600.009 Количество на модель: 1
10.0600.009
1
6

Номер детали на чертеже:

6

Прокладка

Заводской номер: 09.0902.123 Количество на модель: 1
09.0902.123
1
7

Номер детали на чертеже:

7

Крышка

Заводской номер: 09.2200.001 Количество на модель: 1
09.2200.001
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 09.2205.000 Количество на модель: 1
09.2205.000
1
9

Номер детали на чертеже:

9

Шайба упорная

Заводской номер: 02.1200.003 Количество на модель: 1
02.1200.003
1
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: 02.2200.008 Количество на модель: 2
02.2200.008
2
11

Номер детали на чертеже:

11

Элемент фильтрующий

Заводской номер: 02.2201.000 Количество на модель: 1
02.2201.000
1
12

Номер детали на чертеже:

12

Бак фильтра

Заводской номер: 10.2500.110 Количество на модель: 1
10.2500.110
1
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: 02.1206.002 Количество на модель: 1
02.1206.002
1
14

Номер детали на чертеже:

14

Заглушка

Заводской номер: 02.1206.001 Количество на модель: 1
02.1206.001
1
15

Номер детали на чертеже:

15

Фильтр

Заводской номер: 02.2604.100 Количество на модель: 1
02.2604.100
1
16

Номер детали на чертеже:

16

Ниппель

Заводской номер: 10.2500.401 Количество на модель: 2
10.2500.401
2
17

Номер детали на чертеже:

17

Гайка накидная

Заводской номер: 02.2100.009 Количество на модель: 2
02.2100.009
2
18

Номер детали на чертеже:

18

Хомут

Заводской номер: 10.1202.901 Количество на модель: 2
10.1202.901
2
19

Номер детали на чертеже:

19

Гайка

Заводской номер: М6.5.019 ГОСТ 5915-70 Количество на модель: 2
М6.5.019 ГОСТ 5915-70
2
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 6.65Г.019 ГОСТ 6402-70 Количество на модель: 2
6.65Г.019 ГОСТ 6402-70
2
21

Номер детали на чертеже:

21

Рукав

Заводской номер: 25х35,5-16 L=3500 ГОСТ 10362-76 Количество на модель: 1
25х35,5-16 L=3500 ГОСТ 10362-76
1
22

Номер детали на чертеже:

22

Болт

Заводской номер: М6х20.58.019 ГОСТ 7798-70 Количество на модель: 2
М6х20.58.019 ГОСТ 7798-70
2
23

Номер детали на чертеже:

23

Гайка

Заводской номер: М16.5.019 ГОСТ 5915-70 Количество на модель: 2
М16.5.019 ГОСТ 5915-70
2
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 16.65Г.019 ГОСТ 6402-70 Количество на модель: 2
16.65Г.019 ГОСТ 6402-70
2
25

Номер детали на чертеже:

25

Болт

Заводской номер: М16х65.58.019 ГОСТ 7798-70 Количество на модель: 2
М16х65.58.019 ГОСТ 7798-70
2
