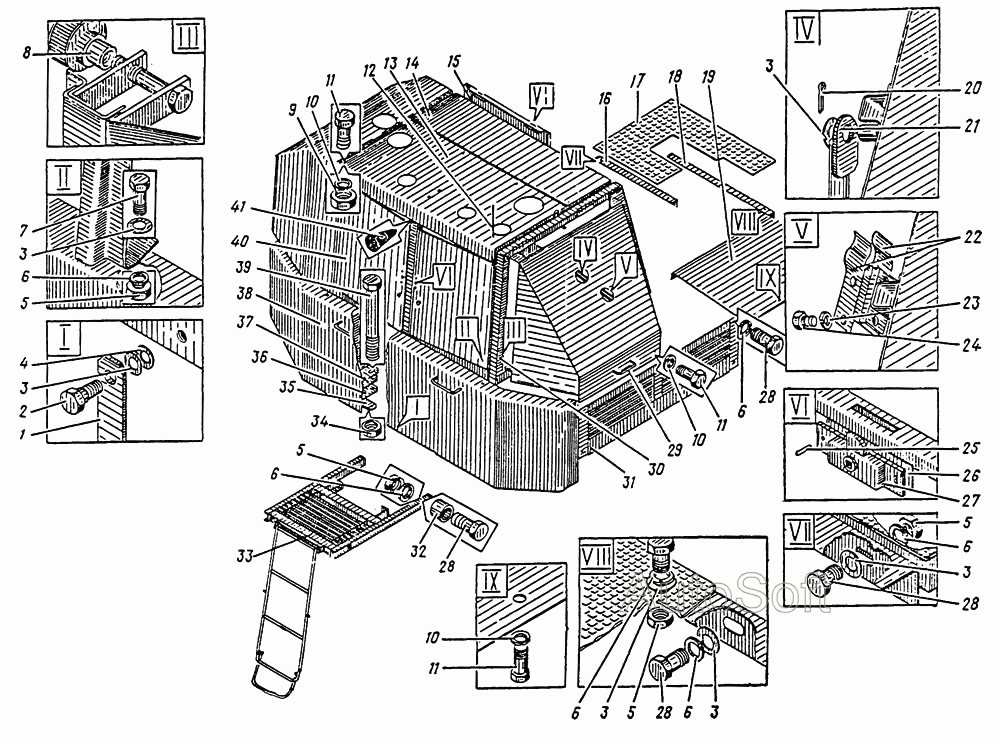

Установка щитка и подножки 35.1000.000 ЭОВ-4421. Каталог 1983г.

Платформа поворотная 35.0900.000 ЭОВ-4421 Опора поворотная У1230.04.000-05 ЭОВ-4421

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Планка

Заводской номер: 35.1000.001 Количество на модель: 1
35.1000.001
1
2

Номер детали на чертеже:

2

Болт специальный

Заводской номер: 02.2506.005 Количество на модель: 1
02.2506.005
1
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 10.04.019 ГОСТ 11371-78 Количество на модель: 17
10.04.019 ГОСТ 11371-78
17
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 63.0113.006 Количество на модель: 1
63.0113.006
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: М10.6.35.019 ГОСТ 5915-70 Количество на модель: 5
М10.6.35.019 ГОСТ 5915-70
5
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 10.65Г.019 ГОСТ 6402-70 Количество на модель: 15
10.65Г.019 ГОСТ 6402-70
15
7

Номер детали на чертеже:

7

Болт

Заводской номер: М10х30.56.019 ГОСТ 7798-70 Количество на модель: 2
М10х30.56.019 ГОСТ 7798-70
2
8

Номер детали на чертеже:

8

Ручка

Заводской номер: 10.2800.005 Количество на модель: 1
10.2800.005
1
9

Номер детали на чертеже:

9

Гайка

Заводской номер: М8.5.20.019 ГОСТ 5915-70 Количество на модель: 24
М8.5.20.019 ГОСТ 5915-70
24
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 8.65Г.019 ГОСТ 6402-70 Количество на модель: 17
8.65Г.019 ГОСТ 6402-70
17
11

Номер детали на чертеже:

11

Болт

Заводской номер: М8х20.56.019 ГОСТ 7798-70 Количество на модель: 18
М8х20.56.019 ГОСТ 7798-70
18
12

Номер детали на чертеже:

12

Ось L=640

Заводской номер: 02.2501.303 Количество на модель: 2
02.2501.303
2
13

Номер детали на чертеже:

13

Панель верхняя

Заводской номер: 09.2501.002 Количество на модель: 1
09.2501.002
1
14

Номер детали на чертеже:

14

Панель верхняя

Заводской номер: 09.2501.001 Количество на модель: 1
09.2501.001
1
15

Номер детали на чертеже:

15

Металлоконструкция щитка

Заводской номер: 09.2501.230 Количество на модель: 1
09.2501.230
1
16

Номер детали на чертеже:

16

Уголок

Заводской номер: 09.2505.000 Количество на модель: 1
09.2505.000
1
17

Номер детали на чертеже:

17

Настил

Заводской номер: 35.1000.005 Количество на модель: 1
35.1000.005
1
18

Номер детали на чертеже:

18

Уголок

Заводской номер: 09.2504.000 Количество на модель: 1
09.2504.000
1
19

Номер детали на чертеже:

19

Щиток

Заводской номер: 35.1000.006 Количество на модель: 1
35.1000.006
1
20

Номер детали на чертеже:

20

Шплинт

Заводской номер: 3,2х20.002 ГОСТ 397-79 Количество на модель: 1
3,2х20.002 ГОСТ 397-79
1
21

Номер детали на чертеже:

21

Стойка

Заводской номер: 10.2811.000 Количество на модель: 1
10.2811.000
1
22

Номер детали на чертеже:

22

Скоба

Заводской номер: 10.2800.009 Количество на модель: 2
10.2800.009
2
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 6.65Г.019 ГОСТ 6402-70 Количество на модель: 2
6.65Г.019 ГОСТ 6402-70
2
24

Номер детали на чертеже:

24

Болт

Заводской номер: М6х10.56.019 ГОСТ 7798-70 Количество на модель: 12
М6х10.56.019 ГОСТ 7798-70
12
25

Номер детали на чертеже:

25

Заклепка

Заводской номер: 4х14.011 ГОСТ 10303-80 Количество на модель: 4
4х14.011 ГОСТ 10303-80
4
26

Номер детали на чертеже:

26

Прокладка

Заводской номер: 02.2501.201 Количество на модель: 2
02.2501.201
2
27

Номер детали на чертеже:

27

Замок

Заводской номер: 02.2501.220 Количество на модель: 2
02.2501.220
2
28

Номер детали на чертеже:

28

Болт

Заводской номер: М10х25.56.019 ГОСТ 7798-70 Количество на модель: 12
М10х25.56.019 ГОСТ 7798-70
12
29

Номер детали на чертеже:

29

Щиток

Заводской номер: 35.2501.200 Количество на модель: 1
35.2501.200
1
30

Номер детали на чертеже:

30

Каркас

Заводской номер: 35.2501.100 Количество на модель: 1
35.2501.100
1
31

Номер детали на чертеже:

31

Щиток

Заводской номер: 09.2503.000 Количество на модель: 1
09.2503.000
1
32

Номер детали на чертеже:

32

Втулка

Заводской номер: 09.2506.001 Количество на модель: 1
09.2506.001
1
33

Номер детали на чертеже:

33

Площадка обслуживания

Заводской номер: 35.1001.000 Количество на модель: 1
35.1001.000
1
34

Номер детали на чертеже:

34

Гайка

Заводской номер: М20.6.35.019 ГОСТ 5915-70 Количество на модель: 4
М20.6.35.019 ГОСТ 5915-70
4
35

Номер детали на чертеже:

35

Планка

Заводской номер: 02.2500.007 Количество на модель: 2
02.2500.007
2
36

Номер детали на чертеже:

36

Прокладка

Заводской номер: 35.1000.003 Количество на модель: 4
35.1000.003
4
37

Номер детали на чертеже:

37

Прокладка

Заводской номер: 35.1000.003-01 Количество на модель: 2
35.1000.003-01
2
38

Номер детали на чертеже:

38

Кожух

Заводской номер: 35.1002.000 Количество на модель: 1
35.1002.000
1
39

Номер детали на чертеже:

39

Болт

Заводской номер: 35.1000.002 Количество на модель: 4
35.1000.002
4
40

Номер детали на чертеже:

40

Металлоконструкция дверки

Заводской номер: 02.2501.210 Количество на модель: 2
02.2501.210
2
41

Номер детали на чертеже:

41

Амортизатор

Заводской номер: 02.2501.001 Количество на модель: 10
02.2501.001
10
