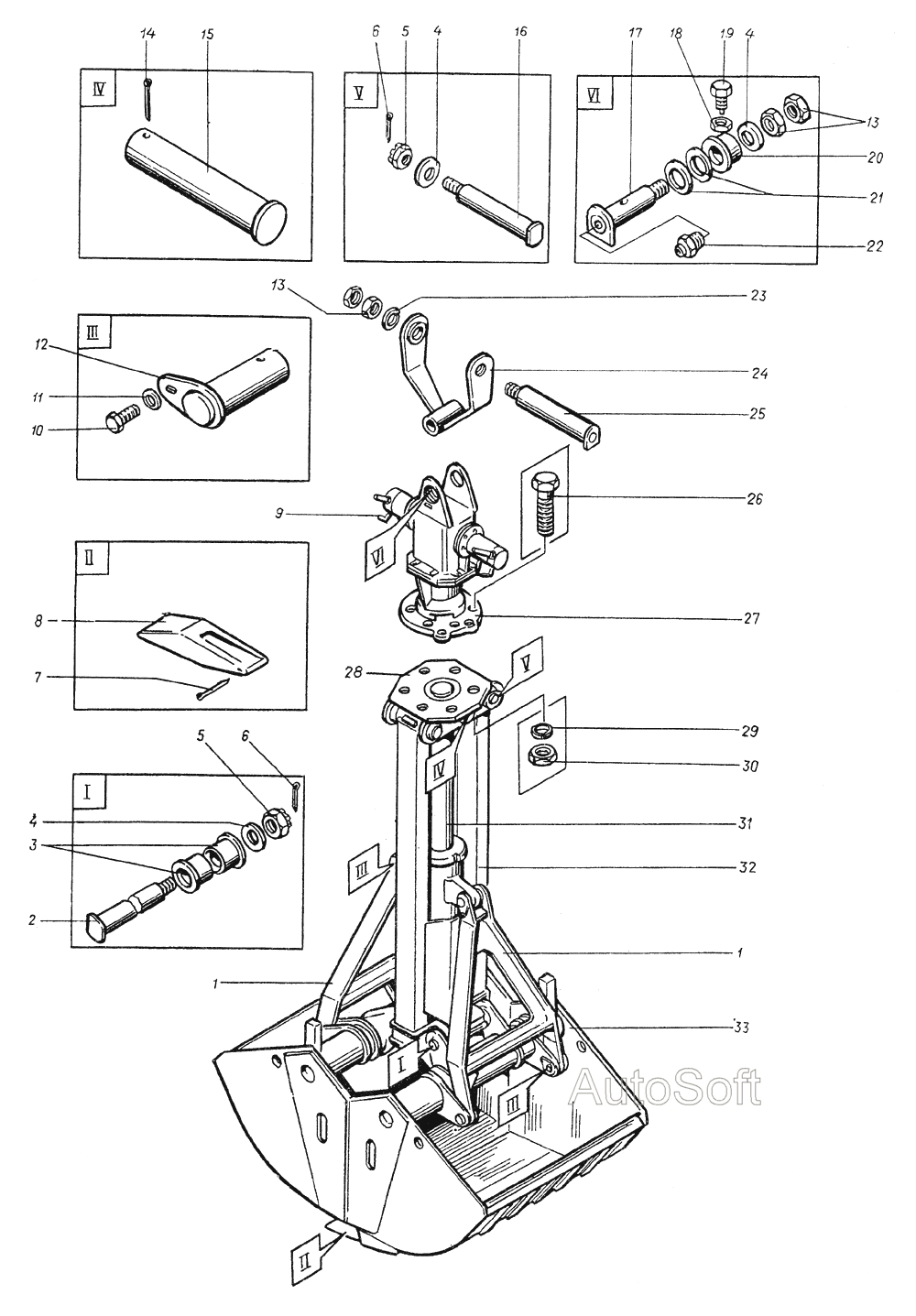

49.4500.000 Грейфер поворотный 063 м3 ЭО-4321Б. Каталог 1996г.

40.4100.000 Рабочее оборудование - обратная лопата с ковшом 08 м3 ЭО-4321Б 10.4504.000 Гидроцилиндр ЭО-4321Б

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Грейфер поворотный 0,63 m3

Заводской номер: 49.4500.000 Количество на модель:
49.4500.000
1

Номер детали на чертеже:

1

Тяга

Заводской номер: 10.4506.000 Количество на модель: 2
10.4506.000
2
2

Номер детали на чертеже:

2

Палец

Заводской номер: 10.4500.004 Количество на модель: 2
10.4500.004
2
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 10.4500.003 Количество на модель: 4
10.4500.003
4
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 02.3001.004 Количество на модель: 5
02.3001.004
5
5

Номер детали на чертеже:

5

Гайка корончатая специальная

Заводской номер: 02.1500.026 Количество на модель: 4
02.1500.026
4
6

Номер детали на чертеже:

6

Шплинт

Заводской номер: 397.6.3.70 Количество на модель: 4
397.6.3.70
4
7

Номер детали на чертеже:

7

Шплинт

Заводской номер: 397.10.100 Количество на модель: 6
397.10.100
6
8

Номер детали на чертеже:

8

Зуб

Заводской номер: 02.0302.001 Количество на модель: 6
02.0302.001
6
9

Номер детали на чертеже:

9

Гидроразводка грейфера

Заводской номер: 49.4511.000 Количество на модель: 1
49.4511.000
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 7798.16.40 Количество на модель: 6
7798.16.40
6
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 11371.16 Количество на модель: 6
11371.16
6
12

Номер детали на чертеже:

12

Палец

Заводской номер: 02.3000100 Количество на модель: 6
02.3000100
6
13

Номер детали на чертеже:

13

Гайка

Заводской номер: 5916.36 Количество на модель: 4
5916.36
4
14

Номер детали на чертеже:

14

Шплинт

Заводской номер: 397.8.80 Количество на модель: 1
397.8.80
1
15

Номер детали на чертеже:

15

Палец

Заводской номер: 10.4500.005 Количество на модель: 1
10.4500.005
1
16

Номер детали на чертеже:

16

Палец

Заводской номер: 10.4500.006 Количество на модель: 2
10.4500.006
2
17

Номер детали на чертеже:

17

Палец

Заводской номер: 02.3001.030 Количество на модель: 1
02.3001.030
1
18

Номер детали на чертеже:

18

Гайка

Заводской номер: 5915.12 Количество на модель: 1
5915.12
1
19

Номер детали на чертеже:

19

Винт

Заводской номер: 1481.12.50 Количество на модель: 1
1481.12.50
1
20

Номер детали на чертеже:

20

Втулка

Заводской номер: 02.3001.003 Количество на модель: 1
02.3001.003
1
21

Номер детали на чертеже:

21

Накладка

Заводской номер: 02.3001.018 Количество на модель: 2
02.3001.018
2
22

Номер детали на чертеже:

22

Масленка

Заводской номер: 19853.1.2 Количество на модель:
19853.1.2
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 49.4800.001 Количество на модель: 1
49.4800.001
1
24

Номер детали на чертеже:

24

Головка

Заводской номер: 49.4801.000 Количество на модель: 1
49.4801.000
1
25

Номер детали на чертеже:

25

Палец

Заводской номер: 49.4802.000 Количество на модель: 1
49.4802.000
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: 7798.24.70 Количество на модель: 6
7798.24.70
6
27

Номер детали на чертеже:

27

Механизм поворота

Заводской номер: 10.4507.000 Количество на модель: 1
10.4507.000
1
28

Номер детали на чертеже:

28

Кронштейн

Заводской номер: 10.4509.000 Количество на модель: 1
10.4509.000
1
29

Номер детали на чертеже:

29

Шайба

Заводской номер: 6402.24 Количество на модель: 6
6402.24
6
30

Номер детали на чертеже:

30

Гайка

Заводской номер: 5915.24 Количество на модель: 6
5915.24
6
31

Номер детали на чертеже:

31

Гидроцилиндр

Заводской номер: 10.4504.000 Количество на модель:
10.4504.000
32

Номер детали на чертеже:

32

Стойка

Заводской номер: 10.4508.000 Количество на модель:
10.4508.000
33

Номер детали на чертеже:

33

Челюсть

Заводской номер: 10.4502.000 Количество на модель: 2
10.4502.000
2
