  6. Экскаватор одноковшовый 0,5 м3 гусеничный гидравлический Э-5015А

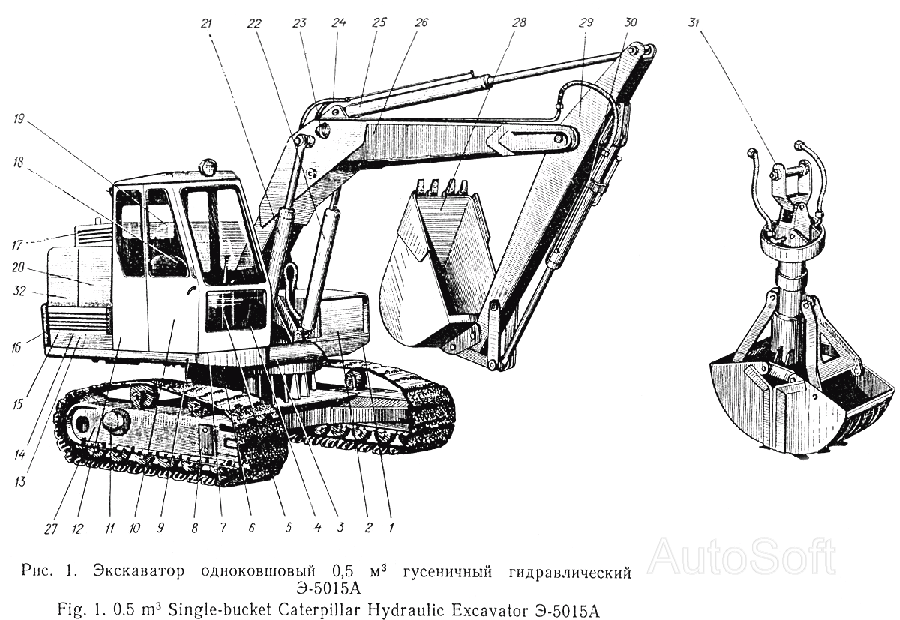

Экскаватор одноковшовый 0,5 м3 гусеничный гидравлический Э-5015А Э-5015А. Каталог 1997г.

Принадлежности Э-5015А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Принадлежности

Заводской номер: 02.26.00.000 Количество на модель: 1
02.26.00.000
1
2

Номер детали на чертеже:

2

Установка насоса заправки гидросистемы

Заводской номер: 09.13.00.000 Количество на модель: 1
09.13.00.000
1
3

Номер детали на чертеже:

3

Гидромотор поворота

Заводской номер: 09.15.00.000 Количество на модель: 1
09.15.00.000
1
4

Номер детали на чертеже:

4

Отопитель

Заводской номер: 09.28.00.000 Количество на модель: 1
09.28.00.000
1
5

Номер детали на чертеже:

5

Управление

Заводской номер: 09.11.00.000 Количество на модель: 1
09.11.00.000
1
6

Номер детали на чертеже:

6

Коллектор центральный

Заводской номер: 09.19.00.000 Количество на модель: 1
09.19.00.000
1
7

Номер детали на чертеже:

7

Коврик

Заводской номер: 09.00.00.001 Количество на модель: 1
09.00.00.001
1
8

Номер детали на чертеже:

8

Тележка ходовая

Заводской номер: 09.07.00.000 Количество на модель: 1
09.07.00.000
1
9

Номер детали на чертеже:

9

Платформа поворотная

Заводской номер: 09.09.00.000 Количество на модель: 1
09.09.00.000
1
10

Номер детали на чертеже:

10

Кабина

Заводской номер: 09.10.00.000 Количество на модель: 1
09.10.00.000
1
11

Номер детали на чертеже:

11

Система тормозная

Заводской номер: 02.08.00.000 Количество на модель: 1
02.08.00.000
1
12

Номер детали на чертеже:

12

Ящик инструментальный

Заводской номер: 09.47.00.000 Количество на модель: 1
09.47.00.000
1
13

Номер детали на чертеже:

13

Блок распределительный

Заводской номер: 09.16.00.000 Количество на модель: 1
09.16.00.000
1
14

Номер детали на чертеже:

14

Блок распределительный

Заводской номер: 09.17.00.000 Количество на модель: 1
09.17.00.000
1
15

Номер детали на чертеже:

15

Блок распределительный

Заводской номер: 09.18.00.000 Количество на модель: 1
09.18.00.000
1
16

Номер детали на чертеже:

16

Щитки облицовочные и установка противовеса

Заводской номер: 09.25.00.000 Количество на модель: 1
09.25.00.000
1
17

Номер детали на чертеже:

17

Установка двигателя

Заводской номер: 09.12.00.000 Количество на модель: 1
09.12.00.000
1
18

Номер детали на чертеже:

18

Установка сиденья

Заводской номер: 09.39.00.000 Количество на модель: 1
09.39.00.000
1
19

Номер детали на чертеже:

19

Блок клапанный

Заводской номер: 09.46.00.000 Количество на модель: 3
09.46.00.000
3
20

Номер детали на чертеже:

20

Бак рабочей жидкости

Заводской номер: 09.32.00.000 Количество на модель: 1
09.32.00.000
1
21

Номер детали на чертеже:

21

Цилиндр стрелы правый

Заводской номер: 09.36.00.000 Количество на модель: 1
09.36.00.000
1
22

Номер детали на чертеже:

22

Цилиндр стрелы левый

Заводской номер: 09.35.00.000 Количество на модель: 1
09.35.00.000
1
23

Номер детали на чертеже:

23

Электрооборудование

Заводской номер: 02.23.00.000 Количество на модель: 1
02.23.00.000
1
24

Номер детали на чертеже:

24

Гидроразводка

Заводской номер: 09.21.00.000 Количество на модель: 1
09.21.00.000
1
25

Номер детали на чертеже:

25

Цилиндр рукояти

Заводской номер: 09.37.00.000 Количество на модель: 1
09.37.00.000
1
26

Номер детали на чертеже:

26

Стрела

Заводской номер: 02.01.00.000 Количество на модель: 1
02.01.00.000
1
27

Номер детали на чертеже:

27

Установка гидромотора хода

Заводской номер: 09.14.10.000 Количество на модель: 1
09.14.10.000
1
28

Номер детали на чертеже:

28

Ковш обратной лопаты

Заводской номер: 02.03.02.000 Количество на модель: 1
02.03.02.000
1
29

Номер детали на чертеже:

29

Рукоять

Заводской номер: 02.02.00.000 Количество на модель: 1
02.02.00.000
1
30

Номер детали на чертеже:

30

Цилиндр ковша

Заводской номер: 09.38.00.000 Количество на модель: 1
09.38.00.000
1
31

Номер детали на чертеже:

31

Грейфер

Заводской номер: 02.30.00.000 Количество на модель: 1
02.30.00.000
1
32

Номер детали на чертеже:

32

Насос сдвоенный

Заводской номер: 223.20.02.00 Количество на модель: 1
223.20.02.00
1
