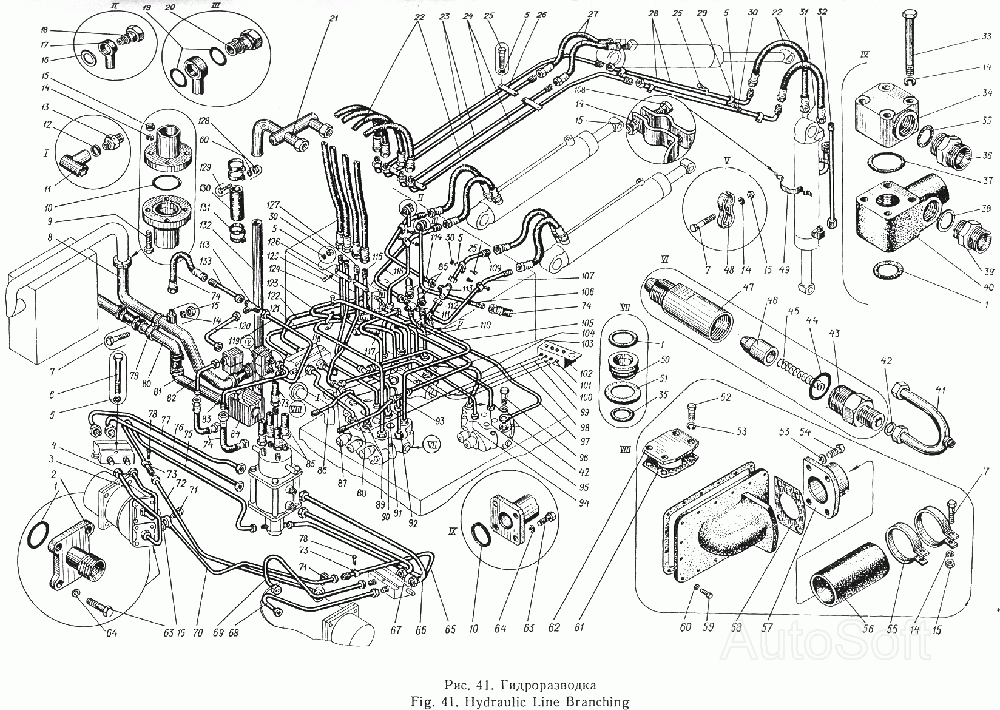

Гидроразводка Э-5015А. Каталог 1997г.

Коллектор центральный Э-5015А Установка манометра Э-5015А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кольцо У-40Х35-2

Заводской номер: У-40Х35-2 Количество на модель: 9
У-40Х35-2
9
2

Номер детали на чертеже:

2

Штуцер

Заводской номер: 09.21.71.000 Количество на модель: 4
09.21.71.000
4
3

Номер детали на чертеже:

3

Труба гидромотора хода XIV

Заводской номер: 09.21.69.000 Количество на модель: 1
09.21.69.000
1
4

Номер детали на чертеже:

4

Труба гидромотора хода XIII

Заводской номер: 09.21.68.000 Количество на модель: 1
09.21.68.000
1
5

Номер детали на чертеже:

5

Шайба 4

Заводской номер: ГОСТ 6402—70 Количество на модель: 24
ГОСТ 6402—70
24
6

Номер детали на чертеже:

6

Болт

Заводской номер: 09.12.00.015 Количество на модель: 6
09.12.00.015
6
7

Номер детали на чертеже:

7

Болт М10Х30

Заводской номер: ГОСТ 7798—70 Количество на модель: 6
ГОСТ 7798—70
6
8

Номер детали на чертеже:

8

Труба крана II

Заводской номер: 09.21.37.000 Количество на модель: 1
09.21.37.000
1
10

Номер детали на чертеже:

10

Кольцо У-80Х75-2

Заводской номер: ГОСТ 9833—61 Количество на модель: 4
ГОСТ 9833—61
4
11

Номер детали на чертеже:

11

Труба гидромотора поворота II

Заводской номер: 09.21.13.000 Количество на модель: 1
09.21.13.000
1
12

Номер детали на чертеже:

12

Кольцо уплотнительное

Заводской номер: 11.08.01.229 Количество на модель: 4
11.08.01.229
4
13

Номер детали на чертеже:

13

Штуцер

Заводской номер: 09.21.00.023 Количество на модель: 4
09.21.00.023
4
15

Номер детали на чертеже:

15

Гайка М10

Заводской номер: ГОСТ 6915—70 Количество на модель: 14
ГОСТ 6915—70
14
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: 09.21.00.016 Количество на модель: 6
09.21.00.016
6
17

Номер детали на чертеже:

17

Труба гидромотора поворота сливная

Заводской номер: 09.21.32.000 Количество на модель: 1
09.21.32.000
1
18

Номер детали на чертеже:

18

Винт

Заводской номер: 09.21.00.002 Количество на модель: 1
09.21.00.002
1
19

Номер детали на чертеже:

19

Кольцо уплотнительное

Заводской номер: 11.22.47.203 Количество на модель: 2
11.22.47.203
2
20

Номер детали на чертеже:

20

Винт

Заводской номер: 50.45.74.513 Количество на модель: 1
50.45.74.513
1
21

Номер детали на чертеже:

21

Тройник

Заводской номер: 09.21.72.000 Количество на модель: 1
09.21.72.000
1
22

Номер детали на чертеже:

22

Рукав

Заводской номер: FAD1PV2NP 20X1000 А1А1 Количество на модель: 10
FAD1PV2NP 20X1000 А1А1
10
23

Номер детали на чертеже:

23

Труба цилиндра рукояти

Заводской номер: 02.21.14.000 Количество на модель: 2
02.21.14.000
2
24

Номер детали на чертеже:

24

Труба цилиндра Ковша V

Заводской номер: 02.21.11.000 Количество на модель: 2
02.21.11.000
2
26

Номер детали на чертеже:

26

Скоба съемная

Заводской номер: 02.01.00.007 Количество на модель: 7
02.01.00.007
7
27

Номер детали на чертеже:

27

Рукав

Заводской номер: FAD1PV2NP 20X650 А1А1 Количество на модель: 2
FAD1PV2NP 20X650 А1А1
2
28

Номер детали на чертеже:

28

Труба цилиндра ковша III

Заводской номер: 09.21.43.000 Количество на модель: 2
09.21.43.000
2
29

Номер детали на чертеже:

29

Хомут

Заводской номер: 02.21.00.008 Количество на модель: 6
02.21.00.008
6
30

Номер детали на чертеже:

30

Гайка М4

Заводской номер: ГОСТ 5915—70 Количество на модель: 10
ГОСТ 5915—70
10
31

Номер детали на чертеже:

31

Труба цилиндра ковша VII

Заводской номер: 09.21.34.000 Количество на модель: 1
09.21.34.000
1
32

Номер детали на чертеже:

32

Труба цилиндра ковша VIII

Заводской номер: 09.21.35.000 Количество на модель: 1
09.21.35.000
1
33

Номер детали на чертеже:

33

Болт

Заводской номер: Болт Количество на модель: 8
Болт
8
34

Номер детали на чертеже:

34

Переходник

Заводской номер: Переходник Количество на модель: 2
Переходник
2
36

Номер детали на чертеже:

36

Штуцер

Заводской номер: 09.16.00.005 Количество на модель: 2
09.16.00.005
2
38

Номер детали на чертеже:

38

Прокладка

Заводской номер: 09.21.00.024 Количество на модель: 2
09.21.00.024
2
39

Номер детали на чертеже:

39

Штуцер

Заводской номер: 09.21.00.021 Количество на модель: 2
09.21.00.021
2
40

Номер детали на чертеже:

40

Клапан предохранительный

Заводской номер: 521-20-06.00 Количество на модель: 2
521-20-06.00
2
41

Номер детали на чертеже:

41

Труба обратных клапанов II

Заводской номер: 02.21.31.000 Количество на модель: 1
02.21.31.000
1
42

Номер детали на чертеже:

42

Прокладка

Заводской номер: 50.45.74.535 Количество на модель: 4
50.45.74.535
4
43

Номер детали на чертеже:

43

Штуцер

Заводской номер: 02.21.38.008 Количество на модель: 2
02.21.38.008
2
45

Номер детали на чертеже:

45

Пружина

Заводской номер: 02.21.37.004 Количество на модель: 2
02.21.37.004
2
46

Номер детали на чертеже:

46

Золотник

Заводской номер: 02.21.37.002 Количество на модель: 2
02.21.37.002
2
47

Номер детали на чертеже:

47

Корпус

Заводской номер: 02.21.38.007 Количество на модель: 2
02.21.38.007
2
48

Номер детали на чертеже:

48

Скоба

Заводской номер: 03.67.00.011 Количество на модель: 2
03.67.00.011
2
49

Номер детали на чертеже:

49

Полухомут

Заводской номер: 09.21.00.041 Количество на модель: 3
09.21.00.041
3
50

Номер детали на чертеже:

50

Втулка

Заводской номер: 09.21.00.011 Количество на модель: 3
09.21.00.011
3
51

Номер детали на чертеже:

51

Прокладка

Заводской номер: 09.21.00019 Количество на модель: 4
09.21.00019
4
55

Номер детали на чертеже:

55

Хомут

Заводской номер: 09.21.00.014 Количество на модель: 1
09.21.00.014
1
56

Номер детали на чертеже:

56

Рукав дюритовый 40У-90-3, l=200

Заводской номер: ТУ3800.56.016 Количество на модель: 1
ТУ3800.56.016
1
57

Номер детали на чертеже:

57

Труба всасывающая

Заводской номер: 09.21.01.000 Количество на модель: 1
09.21.01.000
1
58

Номер детали на чертеже:

58

Прокладка

Заводской номер: 09.21.00.007 Количество на модель: 1
09.21.00.007
1
59

Номер детали на чертеже:

59

Болт М8Х25

Заводской номер: ГОСТ 7798-70 Количество на модель: 16
ГОСТ 7798-70
16
61

Номер детали на чертеже:

61

Прокладка

Заводской номер: 09.21.00.336 Количество на модель: 1
09.21.00.336
1
62

Номер детали на чертеже:

62

Крышка

Заводской номер: 09.21.00.035 Количество на модель: 1
09.21.00.035
1
65

Номер детали на чертеже:

65

Труба гидромотора хода дренажная II

Заводской номер: 09.21.20.000 Количество на модель: 1
09.21.20.000
1
66

Номер детали на чертеже:

66

Труба гидромотора хода VI

Заводской номер: 09.21.59.000 Количество на модель: 1
09.21.59.000
1
67

Номер детали на чертеже:

67

Труба гидромотора хода V

Заводской номер: 09.21.58.000 Количество на модель: 1
09.21.58.000
1
68

Номер детали на чертеже:

68

Труба гидромотора хода XII

Заводской номер: 09.21.67.000 Количество на модель: 1
09.21.67.000
1
69

Номер детали на чертеже:

69

Труба гидромотора хода XI

Заводской номер: 09.21.66.000 Количество на модель: 1
09.21.66.000
1
70

Номер детали на чертеже:

70

Труба гидромотора хода дренажная V

Заводской номер: 09.21.18.000 Количество на модель: 1
09.21.18.000
1
72

Номер детали на чертеже:

72

Труба гидромотора хода дренажная VI

Заводской номер: 09.21.70.000 Количество на модель: 1
09.21.70.000
1
73

Номер детали на чертеже:

73

Хомут

Заводской номер: 09.21.00.027 Количество на модель: 3
09.21.00.027
3
74

Номер детали на чертеже:

74

Рукав

Заводской номер: FADIPV2NP 20X400 А1А1 Количество на модель: 4
FADIPV2NP 20X400 А1А1
4
75

Номер детали на чертеже:

75

Труба гидромотора хода дренажная IV

Заводской номер: 09.21.65.000 Количество на модель: 1
09.21.65.000
1
76

Номер детали на чертеже:

76

Труба гидромотора хода IX

Заводской номер: 09.21.62.000 Количество на модель: 1
09.21.62.000
1
77

Номер детали на чертеже:

77

Труба гидромотора хода X

Заводской номер: 09.21.63.000 Количество на модель: 1
09.21.63.000
1
79

Номер детали на чертеже:

79

Хомут

Заводской номер: 09.21.00.030 Количество на модель: 2
09.21.00.030
2
80

Номер детали на чертеже:

80

Труба крана III

Заводской номер: 09.21.38.000 Количество на модель: 1
09.21.38.000
1
81

Номер детали на чертеже:

81

Труба крана IV

Заводской номер: 09.21.39.000 Количество на модель: 1
09.21.39.000
1
82

Номер детали на чертеже:

82

Труба нагнетательная VII

Заводской номер: 09.21.08.000 Количество на модель: 1
09.21.08.000
1
83

Номер детали на чертеже:

83

Труба нагнетательная II

Заводской номер: 09.21.03.000 Количество на модель: 1
09.21.03.000
1
84

Номер детали на чертеже:

84

Кран трехходовой

Заводской номер: 09.21.55.000 Количество на модель: 1
09.21.55.000
1
85

Номер детали на чертеже:

85

Рукав

Заводской номер: FABIPV2NP 20X900 A1A1 Количество на модель: 4
FABIPV2NP 20X900 A1A1
4
86

Номер детали на чертеже:

86

Труба нагнетательная I

Заводской номер: 09.21.02.000 Количество на модель: 1
09.21.02.000
1
87

Номер детали на чертеже:

87

Тройник

Заводской номер: 09.21.00.029 Количество на модель: 2
09.21.00.029
2
88

Номер детали на чертеже:

88

Труба нагнетательная III

Заводской номер: 09.21.04.000 Количество на модель: 1
09.21.04.000
1
89

Номер детали на чертеже:

89

Труба цилиндра рукояти V

Заводской номер: 09.21.46.000 Количество на модель: 1
09.21.46.000
1
90

Номер детали на чертеже:

90

Труба гидромотора хода II

Заводской номер: 09.21.31.000 Количество на модель: 1
09.21.31.000
1
91

Номер детали на чертеже:

91

Труба цилиндра рукояти VI

Заводской номер: 09.21.47.000 Количество на модель: 1
09.21.47.000
1
92

Номер детали на чертеже:

92

Труба нагнетательная V

Заводской номер: 09.21.06.000 Количество на модель: 1
09.21.06.000
1
93

Номер детали на чертеже:

93

Тройник

Заводской номер: 09.21.00.032 Количество на модель: 1
09.21.00.032
1
94

Номер детали на чертеже:

94

Труба цилиндра рукояти I

Заводской номер: 09.21.16.000 Количество на модель: 1
09.21.16.000
1
95

Номер детали на чертеже:

95

Труба цилиндра рукояти II

Заводской номер: 09.21.17.000 Количество на модель: 1
09.21.17.000
1
96

Номер детали на чертеже:

96

Винт

Заводской номер: 50.45.74.501 Количество на модель: 1
50.45.74.501
1
97

Номер детали на чертеже:

97

Труба обратных клапанов

Заводской номер: 09.21.53.000 Количество на модель: 1
09.21.53.000
1
98

Номер детали на чертеже:

98

Труба манометра I

Заводской номер: 09.21.41.000 Количество на модель: 1
09.21.41.000
1
99

Номер детали на чертеже:

99

Труба манометра II

Заводской номер: 09.21.42.000 Количество на модель: 1
09.21.42.000
1
100

Номер детали на чертеже:

100

Труба манометра IV

Заводской номер: 09.21.49.000 Количество на модель: 1
09.21.49.000
1
101

Номер детали на чертеже:

101

Труба манометра III

Заводской номер: 09.21.48.000 Количество на модель: 1
09.21.48.000
1
102

Номер детали на чертеже:

102

Установка манометра

Заводской номер: 09.21.54.000 Количество на модель: 1
09.21.54.000
1
103

Номер детали на чертеже:

103

Труба нагнетательная IV

Заводской номер: 09.21.05.000 Количество на модель: 1
09.21.05.000
1
104

Номер детали на чертеже:

104

Труба нагнетательная VI

Заводской номер: 09.21.07.000 Количество на модель: 1
09.21.07.000
1
105

Номер детали на чертеже:

105

Труба гидромотора хода I

Заводской номер: 09.21.30.000 Количество на модель: 1
09.21.30.000
1
106

Номер детали на чертеже:

106

Труба гидромотора хода сливная

Заводской номер: 09.21.33.000 Количество на модель: 1
09.21.33.000
1
107

Номер детали на чертеже:

107

Труба цилиндра стрелы VI

Заводской номер: 09.21.27.000 Количество на модель: 1
09.21.27.000
1
109

Номер детали на чертеже:

109

Труба цилиндра стрелы III

Заводской номер: 09.21.24.000 Количество на модель: 1
09.21.24.000
1
110

Номер детали на чертеже:

110

Труба коллектора I

Заводской номер: 09.21.28.000 Количество на модель: 1
09.21.28.000
1
111

Номер детали на чертеже:

111

Тройник

Заводской номер: 09.21.00.028 Количество на модель: 1
09.21.00.028
1
112

Номер детали на чертеже:

112

Труба цилиндра стрелы I

Заводской номер: 09.21.22.000 Количество на модель: 1
09.21.22.000
1
113

Номер детали на чертеже:

113

Тройник

Заводской номер: 09.21.00.031 Количество на модель: 2
09.21.00.031
2
114

Номер детали на чертеже:

114

Труба цилиндра стрелы IV

Заводской номер: 09.21.25.000 Количество на модель: 1
09.21.25.000
1
115

Номер детали на чертеже:

115

Труба цилиндра ковша I

Заводской номер: 09.21.51.000 Количество на модель: 1
09.21.51.000
1
116

Номер детали на чертеже:

116

Труба цилиндра стрелы V

Заводской номер: 09.21.26.000 Количество на модель: 1
09.21.26.000
1
117

Номер детали на чертеже:

117

Труба цилиндра стрелы II

Заводской номер: 09.21.23.000 Количество на модель: 1
09.21.23.000
1
118

Номер детали на чертеже:

118

Труба гидромотора поворота I

Заводской номер: 09.21.12.000 Количество на модель: 1
09.21.12.000
1
119

Номер детали на чертеже:

119

Труба сливная насоса II

Заводской номер: 09.21.10.000 Количество на модель: 1
09.21.10.000
1
120

Номер детали на чертеже:

120

Труба сливная насоса I

Заводской номер: 09.21.09.000 Количество на модель: 1
09.21.09.000
1
121

Номер детали на чертеже:

121

Труба гидромотора поворота IV

Заводской номер: 09.21.15.000 Количество на модель: 1
09.21.15.000
1
122

Номер детали на чертеже:

122

Труба гидромотора поворота III

Заводской номер: 09.21.14.000 Количество на модель: 1
09.21.14.000
1
123

Номер детали на чертеже:

123

Труба коллектора II

Заводской номер: 09.21.29.000 Количество на модель: 1
09.21.29.000
1
124

Номер детали на чертеже:

124

Труба цилиндра рукояти III

Заводской номер: 09.21.44.000 Количество на модель: 1
09.21.44.000
1
126

Номер детали на чертеже:

126

Труба цилиндра ковша II

Заводской номер: 09.21.52.000 Количество на модель: 1
09.21.52.000
1
127

Номер детали на чертеже:

127

Труба цилиндра рукояти IV

Заводской номер: 09.21.45.000 Количество на модель: 1
09.21.45.000
1
130

Номер детали на чертеже:

130

Рукав 50-15, l=200

Заводской номер: ГОСТ 10362—63 Количество на модель: 4
ГОСТ 10362—63
4
131

Номер детали на чертеже:

131

Хомут

Заводской номер: 09.21.00-017 Количество на модель: 16
09.21.00-017
16
132

Номер детали на чертеже:

132

Труба крана I

Заводской номер: 09.21.36.000 Количество на модель: 1
09.21.36.000
1
133

Номер детали на чертеже:

133

Труба сливная насоса III

Заводской номер: 09.21.11.000 Количество на модель: 1
09.21.11.000
1
Коллектор центральный Э-5015А Установка манометра Э-5015А
Вернуться в раздел каталога
