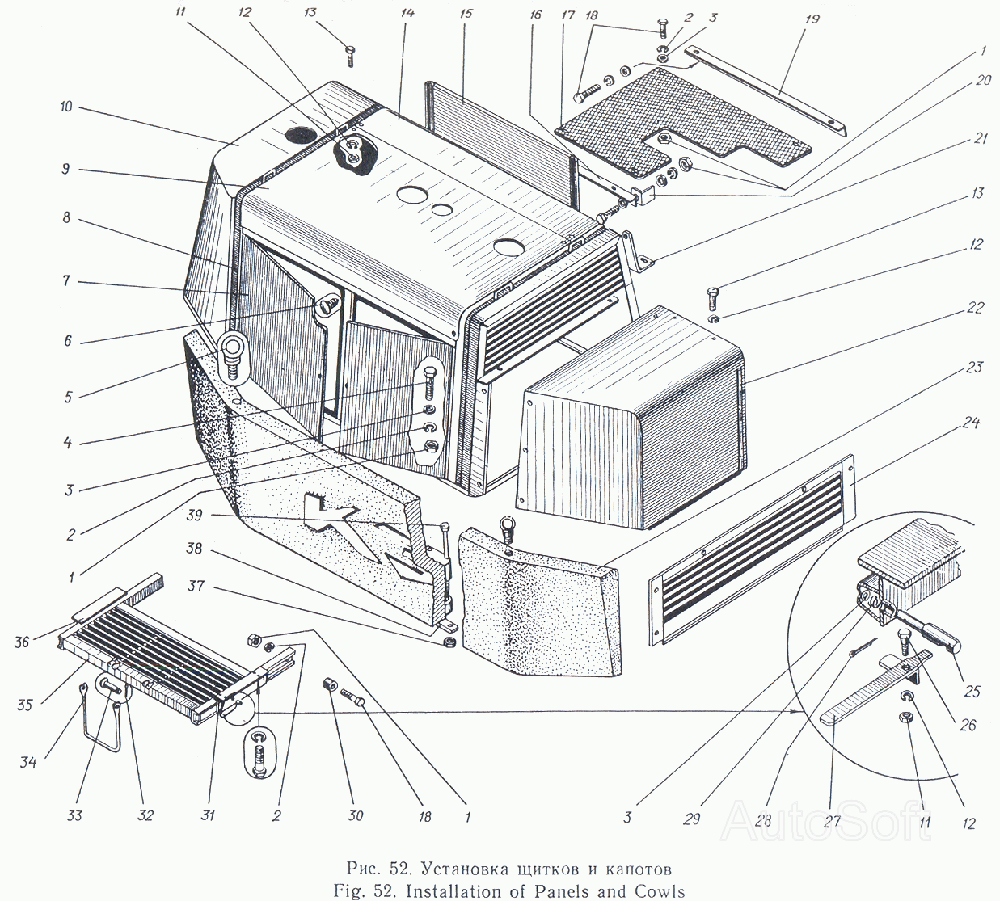

Установка щитков и капотов Э-5015А. Каталог 1997г.

Щиток приборов в сборе Э-5015А Установка вентилятора Э-5015А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка М4

Заводской номер: ГОСТ 5915—70 Количество на модель: 7
ГОСТ 5915—70
7
2

Номер детали на чертеже:

2

Шайба 4

Заводской номер: ГОСТ 6402—70 Количество на модель: 22
ГОСТ 6402—70
22
3

Номер детали на чертеже:

3

Шайба 10

Заводской номер: ГОСТ 11371—68 Количество на модель: 17
ГОСТ 11371—68
17
4

Номер детали на чертеже:

4

Болт М10Х30

Заводской номер: ГОСТ 7798—70 Количество на модель: 3
ГОСТ 7798—70
3
5

Номер детали на чертеже:

5

Рым-болт М24

Заводской номер: ГОСТ 4751—67 Количество на модель: 2
ГОСТ 4751—67
2
6

Номер детали на чертеже:

6

Амортизатор

Заводской номер: 02.25.01.001 Количество на модель: 8
02.25.01.001
8
7

Номер детали на чертеже:

7

Дверка

Заводской номер: 02.25.01.200 Количество на модель: 2
02.25.01.200
2
8

Номер детали на чертеже:

8

Петля

Заводской номер: 02.25.01.300 Количество на модель: 2
02.25.01.300
2
9

Номер детали на чертеже:

9

Панель верхняя

Заводской номер: 09.25.01.002 Количество на модель: 1
09.25.01.002
1
10

Номер детали на чертеже:

10

Каркас капота

Заводской номер: 00.25.01.100 Количество на модель: 1
00.25.01.100
1
14

Номер детали на чертеже:

14

Панель верхняя

Заводской номер: 09.25.01.001 Количество на модель: 1
09.25.01.001
1
15

Номер детали на чертеже:

15

Щиток передний

Заводской номер: 09.25.01.200 Количество на модель: 1
09.25.01.200
1
16

Номер детали на чертеже:

16

Уголок

Заводской номер: 09.25.05.000 Количество на модель: 1
09.25.05.000
1
17

Номер детали на чертеже:

17

Настил

Заводской номер: 09.25.00.002 Количество на модель: 1
09.25.00.002
1
19

Номер детали на чертеже:

19

Уголок

Заводской номер: 09.25.04.000 Количество на модель: 1
09.25.04.000
1
20

Номер детали на чертеже:

20

Уголок

Заводской номер: 02.09.01.111 Количество на модель: 1
02.09.01.111
1
21

Номер детали на чертеже:

21

Уголок

Заводской номер: 09.25.00.001 Количество на модель: 1
09.25.00.001
1
22

Номер детали на чертеже:

22

Щиток правый

Заводской номер: 09.25.02.000 Количество на модель: 1
09.25.02.000
1
23

Номер детали на чертеже:

23

Противовес

Заводской номер: 09.25.00.004 Количество на модель: 1
09.25.00.004
1
24

Номер детали на чертеже:

24

Щиток

Заводской номер: 09.25.03.000 Количество на модель: 1
09.25.03.000
1
25

Номер детали на чертеже:

25

Фиксатор

Заводской номер: 02.25.06.004 Количество на модель: 1
02.25.06.004
1
26

Номер детали на чертеже:

26

Болт специальный

Заводской номер: 02.25.06.005 Количество на модель: 1
02.25.06.005
1
27

Номер детали на чертеже:

27

Рукоятка

Заводской номер: 02.25.06.006 Количество на модель: 1
02.25.06.006
1
28

Номер детали на чертеже:

28

Шплинт 2X12

Заводской номер: ГОСТ 397—66 Количество на модель: 1
ГОСТ 397—66
1
29

Номер детали на чертеже:

29

Пружина

Заводской номер: 02.25.06.003 Количество на модель: 1
02.25.06.003
1
30

Номер детали на чертеже:

30

Втулка

Заводской номер: 09.25.06.001 Количество на модель: 2
09.25.06.001
2
31

Номер детали на чертеже:

31

Кронштейн правый

Заводской номер: 02.25.06.020 Количество на модель: 1
02.25.06.020
1
33

Номер детали на чертеже:

33

Палец

Заводской номер: 02.11.06.003 Количество на модель: 2
02.11.06.003
2
34

Номер детали на чертеже:

34

Подножка

Заводской номер: 02.25.06.001 Количество на модель: 1
02.25.06.001
1
35

Номер детали на чертеже:

35

Площадка

Заводской номер: 09.25.06.030 Количество на модель: 1
09.25.06.030
1
36

Номер детали на чертеже:

36

Кронштейн левый

Заводской номер: 09.25.06.010 Количество на модель: 1
09.25.06.010
1
38

Номер детали на чертеже:

38

Планка

Заводской номер: 02.25.00.007 Количество на модель: 2
02.25.00.007
2
39

Номер детали на чертеже:

39

Болт

Заводской номер: 02.25.00.006 Количество на модель: 4
02.25.00.006
4
