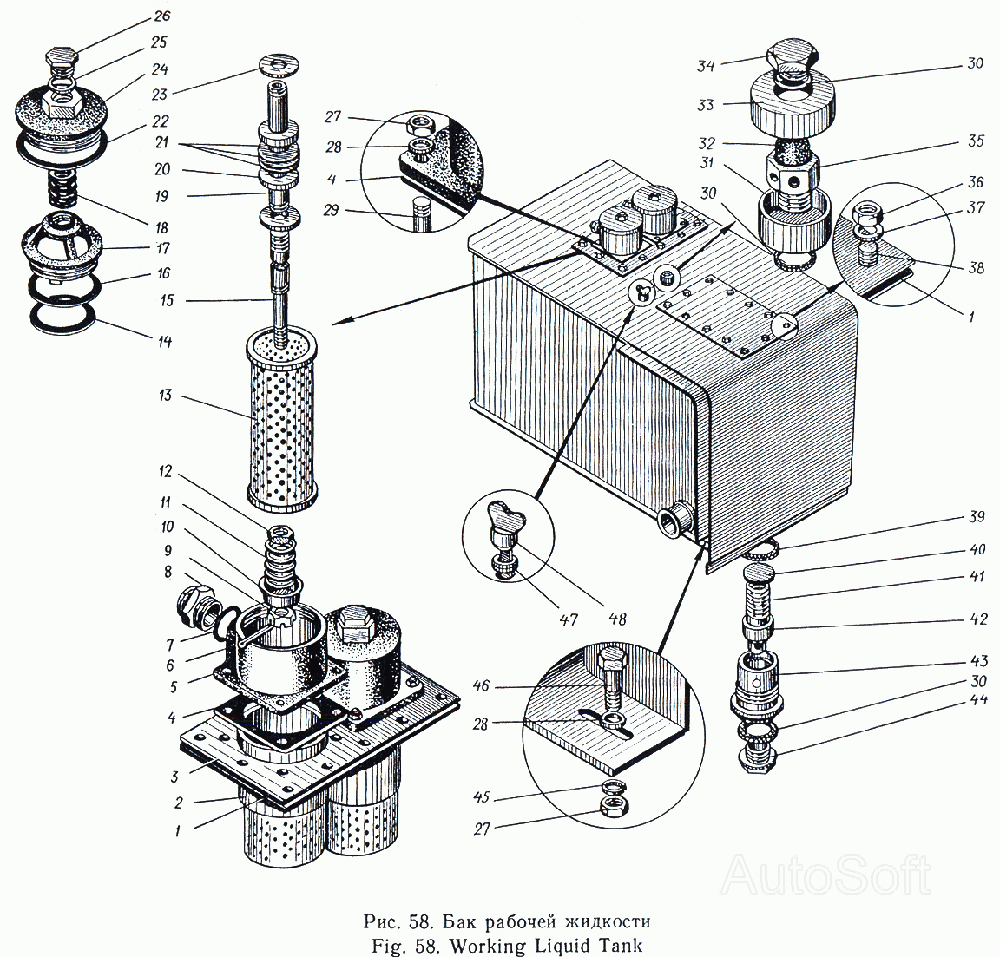

Бак рабочей жидкости Э-5015А. Каталог 1997г.

Цилиндр грейфера Э-5015А Цилиндр стрелы левый Э-5015А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: 02.09.01.006 Количество на модель: 2
02.09.01.006
2
2

Номер детали на чертеже:

2

Бак фильтра

Заводской номер: 09.32.03.100 Количество на модель: 1
09.32.03.100
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: 09.32.02.000 Количество на модель: 1
09.32.02.000
1
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 09.32.03.013 Количество на модель: 2
09.32.03.013
2
5

Номер детали на чертеже:

5

Корпус

Заводской номер: 09.32.03.001 Количество на модель: 2
09.32.03.001
2
6

Номер детали на чертеже:

6

Шплинт 2X12

Заводской номер: ГОСТ 397—66 Количество на модель: 2
ГОСТ 397—66
2
7

Номер детали на чертеже:

7

Кольцо У-80Х75-2

Заводской номер: ГОСТ 9833—61 Количество на модель: 2
ГОСТ 9833—61
2
8

Номер детали на чертеже:

8

Штуцер

Заводской номер: 09.32.03.014 Количество на модель: 2
09.32.03.014
2
9

Номер детали на чертеже:

9

Гайка М20

Заводской номер: ГОСТ 5918—70 Количество на модель: 2
ГОСТ 5918—70
2
10

Номер детали на чертеже:

10

Колпак

Заводской номер: 09.3203.009 Количество на модель: 2
09.3203.009
2
11

Номер детали на чертеже:

11

Пружина нижняя

Заводской номер: 09.32.03.011 Количество на модель: 2
09.32.03.011
2
12

Номер детали на чертеже:

12

Гайка М14

Заводской номер: ГОСТ 2524—70 Количество на модель: 2
ГОСТ 2524—70
2
13

Номер детали на чертеже:

13

Элемент фильтрующий

Заводской номер: 09.32.03.200 Количество на модель: 2
09.32.03.200
2
15

Номер детали на чертеже:

15

Стержень

Заводской номер: 09.32.03.005' Количество на модель: 2
09.32.03.005'
2
17

Номер детали на чертеже:

17

Стойка

Заводской номер: 09.32.03.003 Количество на модель: 2
09.32.03.003
2
18

Номер детали на чертеже:

18

Пружина верхняя

Заводской номер: 09.32.03.012 Количество на модель: 2
09.32.03.012
2
19

Номер детали на чертеже:

19

Сердечник

Заводской номер: 09.32.03.004 Количество на модель: 2
09.32.03.004
2
20

Номер детали на чертеже:

20

Магнит

Заводской номер: П.Я.7.074.170 Количество на модель: 40
П.Я.7.074.170
40
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 09.32.03.006 Количество на модель: 114
09.32.03.006
114
23

Номер детали на чертеже:

23

Гайка

Заводской номер: 09.32.03.008 Количество на модель: 4
09.32.03.008
4
24

Номер детали на чертеже:

24

Крышка

Заводской номер: 09.32.03.002 Количество на модель: 2
09.32.03.002
2
26

Номер детали на чертеже:

26

Пробка

Заводской номер: 09.32.03.007 Количество на модель: 1
09.32.03.007
1
27

Номер детали на чертеже:

27

Гайка M14

Заводской номер: ГОСТ 5918-70 Количество на модель: 12
ГОСТ 5918-70
12
28

Номер детали на чертеже:

28

Шайба 10

Заводской номер: ГОСТ 11371—68 Количество на модель: 16
ГОСТ 11371—68
16
29

Номер детали на чертеже:

29

Шпилька АМ12Х25 (12\16)

Заводской номер: ГОСТ 11765—66 Количество на модель: 8
ГОСТ 11765—66
8
30

Номер детали на чертеже:

30

Прокладка

Заводской номер: 09.09.02.123 Количество на модель: 1
09.09.02.123
1
31

Номер детали на чертеже:

31

Донышко

Заводской номер: 09.22.07.002 Количество на модель: 1
09.22.07.002
1
32

Номер детали на чертеже:

32

Набивка

Заводской номер: 09.22.07.005 Количество на модель: 1
09.22.07.005
1
33

Номер детали на чертеже:

33

Крышка

Заводской номер: 09.22.07.003 Количество на модель: 1
09.22.07.003
1
34

Номер детали на чертеже:

34

Пробка

Заводской номер: 09.22.07.004 Количество на модель: 1
09.22.07.004
1
35

Номер детали на чертеже:

35

Корпус

Заводской номер: 00.22.07.001 Количество на модель: 1
00.22.07.001
1
36

Номер детали на чертеже:

36

Гайка М4

Заводской номер: ГОСТ 5915—70 Количество на модель: 24
ГОСТ 5915—70
24
38

Номер детали на чертеже:

38

Крышка

Заводской номер: 09.22.00.004 Количество на модель: 1
09.22.00.004
1
39

Номер детали на чертеже:

39

Прокладка

Заводской номер: 02.09.01.005 Количество на модель: 1
02.09.01.005
1
40

Номер детали на чертеже:

40

Донышко

Заводской номер: 09.09.02.125 Количество на модель: 1
09.09.02.125
1
41

Номер детали на чертеже:

41

Пружина золотника

Заводской номер: 50.74.13.013 Количество на модель: 1
50.74.13.013
1
42

Номер детали на чертеже:

42

Клапан

Заводской номер: 09.09.02.122 Количество на модель: 1
09.09.02.122
1
43

Номер детали на чертеже:

43

Корпус

Заводской номер: 09.09.02.121 Количество на модель: 1
09.09.02.121
1
44

Номер детали на чертеже:

44

Пробка

Заводской номер: 09.09.02.124 Количество на модель: 1
09.09.02.124
1
45

Номер детали на чертеже:

45

Шайба 4

Заводской номер: ГОСТ 6402—70 Количество на модель: 2
ГОСТ 6402—70
2
46

Номер детали на чертеже:

46

Болт М10Х30

Заводской номер: ГОСТ 7798—70 Количество на модель: 2
ГОСТ 7798—70
2
47

Номер детали на чертеже:

47

Прокладка

Заводской номер: 12.10.00.022 Количество на модель: 1
12.10.00.022
1
48

Номер детали на чертеже:

48

Щуп

Заводской номер: 09.22.06.000 Количество на модель: 1
09.22.06.000
1
