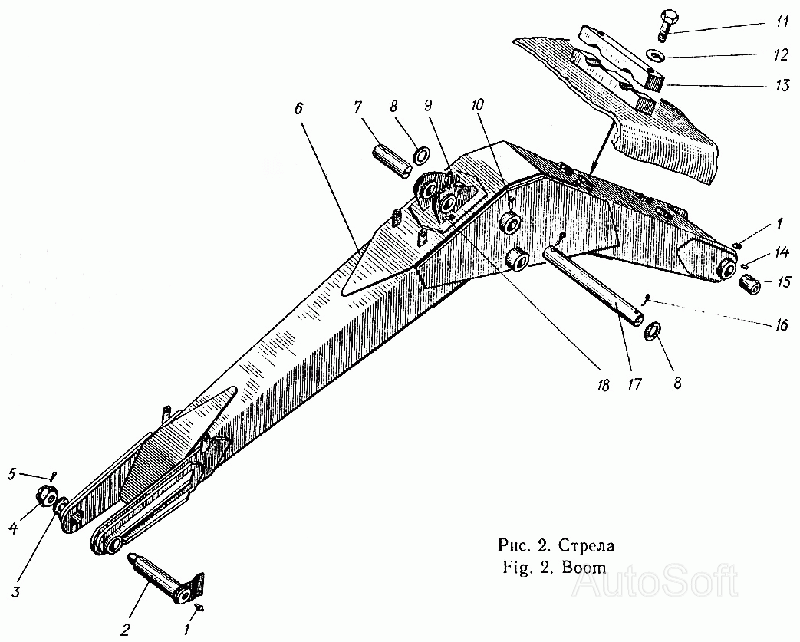

Стрела Э-5015А. Каталог 1997г.

Щиток приборов двигателя Э-5015А Рукоять Э-5015А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Масленка I-B

Заводской номер: ГОСТ 1303-56 Количество на модель: 2
ГОСТ 1303-56
2
2

Номер детали на чертеже:

2

Палец

Заводской номер: 02.01 02.000 Количество на модель: 1
02.01 02.000
1
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 02.30.01.004 Количество на модель: 1
02.30.01.004
1
4

Номер детали на чертеже:

4

Гайка M14

Заводской номер: ГОСТ 5918-70 Количество на модель: 1
ГОСТ 5918-70
1
5

Номер детали на чертеже:

5

Шплинт 2X16

Заводской номер: ГОСТ 397-66 Количество на модель: 1
ГОСТ 397-66
1
6

Номер детали на чертеже:

6

Стрела металлоконструкции

Заводской номер: 02.01.01.000 Количество на модель: 1
02.01.01.000
1
7

Номер детали на чертеже:

7

Ось

Заводской номер: 02.01.00.002 Количество на модель: 1
02.01.00.002
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 02.01.00.005 Количество на модель: 2
02.01.00.005
2
9

Номер детали на чертеже:

9

Палец

Заводской номер: 02.01.00.004 Количество на модель: 1
02.01.00.004
1
10

Номер детали на чертеже:

10

Винт М16Х50

Заводской номер: ГОСТ 1481-64 Количество на модель: 2
ГОСТ 1481-64
2
11

Номер детали на чертеже:

11

Болт М8Х25

Заводской номер: ГОСТ 7798-70 Количество на модель: 8
ГОСТ 7798-70
8
12

Номер детали на чертеже:

12

Шайба 10

Заводской номер: ГОСТ 6402-70 Количество на модель: 8
ГОСТ 6402-70
8
13

Номер детали на чертеже:

13

Скоба съемная

Заводской номер: 02.01.00.007 Количество на модель: 4
02.01.00.007
4
14

Номер детали на чертеже:

14

Винт М12Х20

Заводской номер: ГОСТ 1478-64 Количество на модель: 2
ГОСТ 1478-64
2
15

Номер детали на чертеже:

15

Втулка

Заводской номер: 02.01.00.008 Количество на модель: 2
02.01.00.008
2
17

Номер детали на чертеже:

17

Ось

Заводской номер: 02.01.00.001 Количество на модель: 1
02.01.00.001
1
