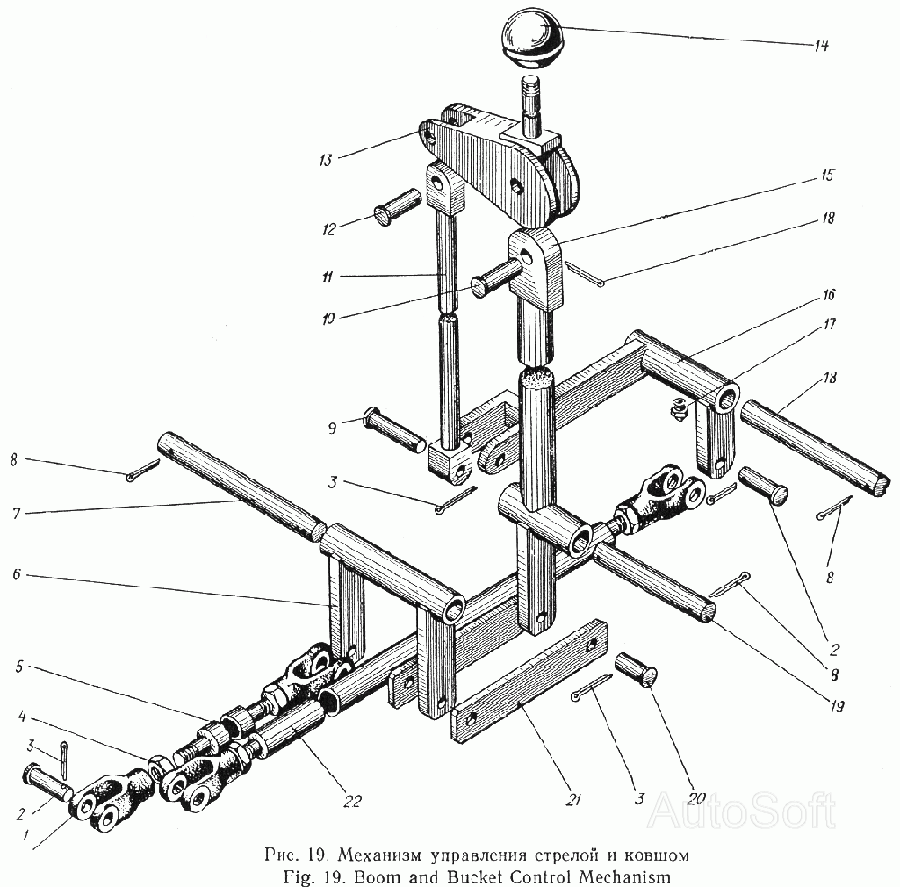

Механизм управления стрелой и ковшом Э-5015А. Каталог 1997г.

Управление гидросистемой Э-5015А Механизм управления приводом левого хода Э-5015А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Вилка II-10/1,25

Заводской номер: МН-2922—61 Количество на модель: 4
МН-2922—61
4
2

Номер детали на чертеже:

2

Палец

Заводской номер: 02.11.02.003 Количество на модель: 4
02.11.02.003
4
3

Номер детали на чертеже:

3

Шплинт 2X12

Заводской номер: ГОСТ 397—66 Количество на модель: 8
ГОСТ 397—66
8
4

Номер детали на чертеже:

4

Гайка М4

Заводской номер: ГОСТ 5915—70 Количество на модель: 4
ГОСТ 5915—70
4
5

Номер детали на чертеже:

5

Тяга

Заводской номер: 09.11.02.030 Количество на модель: 1
09.11.02.030
1
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: 02.11.02 040 Количество на модель: 1
02.11.02 040
1
7

Номер детали на чертеже:

7

Валик 14-150

Заводской номер: 09.11.02.002 Количество на модель: 1
09.11.02.002
1
8

Номер детали на чертеже:

8

Шплинт 3,2X20

Заводской номер: ГОСТ 3972—66 Количество на модель: 7
ГОСТ 3972—66
7
9

Номер детали на чертеже:

9

Палец

Заводской номер: 02.11.02.001 Количество на модель: 1
02.11.02.001
1
10

Номер детали на чертеже:

10

Палец

Заводской номер: 02.11.02.002 Количество на модель: 1
02.11.02.002
1
11

Номер детали на чертеже:

11

Стойка

Заводской номер: 02.11.02.070 Количество на модель: 1
02.11.02.070
1
12

Номер детали на чертеже:

12

Ось 10Х4Х36

Заводской номер: ГОСТ 9650—66 Количество на модель: 1
ГОСТ 9650—66
1
13

Номер детали на чертеже:

13

Рычаг

Заводской номер: 02.11.02.080 Количество на модель: 1
02.11.02.080
1
14

Номер детали на чертеже:

14

Ручка шаровая П40

Заводской номер: МН6—64 Количество на модель: 1
МН6—64
1
15

Номер детали на чертеже:

15

Стойка

Заводской номер: 02.11.02.050 Количество на модель: 1
02.11.02.050
1
16

Номер детали на чертеже:

16

Рычаг

Заводской номер: 02.11.02.060 Количество на модель: 1
02.11.02.060
1
17

Номер детали на чертеже:

17

Масленка I-B

Заводской номер: ГОСТ 1303—56 Количество на модель: 3
ГОСТ 1303—56
3
18

Номер детали на чертеже:

18

Валик

Заводской номер: 02.11.02.007 Количество на модель: 1
02.11.02.007
1
19

Номер детали на чертеже:

19

Валик 14X100

Заводской номер: 09.11.02.001 Количество на модель: 1
09.11.02.001
1
20

Номер детали на чертеже:

20

Ось 10Х4Х32

Заводской номер: ГОСТ 9650-66 Количество на модель: 2
ГОСТ 9650-66
2
21

Номер детали на чертеже:

21

Планка

Заводской номер: 02.11.02.008 Количество на модель: 2
02.11.02.008
2
22

Номер детали на чертеже:

22

Тяга

Заводской номер: 09.11.02.020 Количество на модель: 1
09.11.02.020
1
