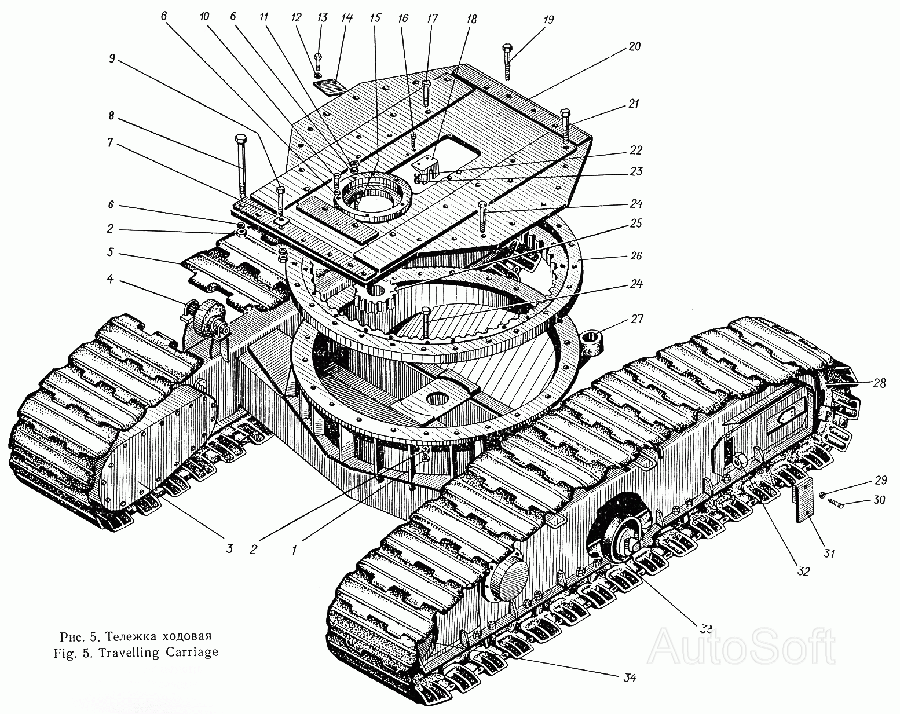

Тележка ходовая Э-5015А. Каталог 1997г.

Установка глушителя Э-5015А Платформа поворотная Э-5015А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка М20Х1,5

Заводской номер: ГОСТ 5916—70 Количество на модель: 48
ГОСТ 5916—70
48
2

Номер детали на чертеже:

2

Гайка М4

Заводской номер: ГОСТ 5915—70 Количество на модель: 65
ГОСТ 5915—70
65
3

Номер детали на чертеже:

3

Передача бортовая левая

Заводской номер: 09.07.02.000 Количество на модель: 1
09.07.02.000
1
4

Номер детали на чертеже:

4

Каток поддерживающий в сборе

Заводской номер: 02.07.08.000 Количество на модель: 4
02.07.08.000
4
5

Номер детали на чертеже:

5

Лента гусеничная

Заводской номер: 02.07.06.000 Количество на модель: 2
02.07.06.000
2
6

Номер детали на чертеже:

6

Шайба 4

Заводской номер: ГОСТ 6402—70 Количество на модель: 22
ГОСТ 6402—70
22
7

Номер детали на чертеже:

7

Шайба 20

Заводской номер: ГОСТ 10906—66 Количество на модель: 6
ГОСТ 10906—66
6
8

Номер детали на чертеже:

8

Болт М20Х1,5X290

Заводской номер: 09.07.00.005 Количество на модель: 1
09.07.00.005
1
9

Номер детали на чертеже:

9

Болт М10Х30

Заводской номер: ГОСТ 7798—70 Количество на модель: 6
ГОСТ 7798—70
6
10

Номер детали на чертеже:

10

Болт М20Х1,5X50

Заводской номер: ГОСТ 7808—70 Количество на модель: 2
ГОСТ 7808—70
2
11

Номер детали на чертеже:

11

Гайка М14

Заводской номер: ГОСТ 2524—70 Количество на модель: 3
ГОСТ 2524—70
3
14

Номер детали на чертеже:

14

Крышка

Заводской номер: 02.07.00.012 Количество на модель: 1
02.07.00.012
1
15

Номер детали на чертеже:

15

Болт М20Х1,5Х110

Заводской номер: ГОСТ 7817—70 Количество на модель: 3
ГОСТ 7817—70
3
18

Номер детали на чертеже:

18

Угольник

Заводской номер: 02.07.00.001 Количество на модель: 2
02.07.00.001
2
19

Номер детали на чертеже:

19

Болт М20Х1,5Х175

Заводской номер: 09.07.00.006 Количество на модель: 4
09.07.00.006
4
20

Номер детали на чертеже:

20

Плита опорная в сборе

Заводской номер: 09.07.00.010 Количество на модель: 1
09.07.00.010
1
25

Номер детали на чертеже:

25

Шестерня

Заводской номер: 09.07.00.002 Количество на модель: 1
09.07.00.002
1
26

Номер детали на чертеже:

26

Опора 1400-1

Заводской номер: ОСТ 22-750-73 Количество на модель: 1
ОСТ 22-750-73
1
27

Номер детали на чертеже:

27

Рама ходовой тележки

Заводской номер: 09.07.04.000 Количество на модель: 1
09.07.04.000
1
28

Номер детали на чертеже:

28

Устройство натяж-

Заводской номер: 02.07.05.000 Количество на модель: 2
02.07.05.000
2
31

Номер детали на чертеже:

31

Стопор

Заводской номер: 02.07.00.020 Количество на модель: 2
02.07.00.020
2
32

Номер детали на чертеже:

32

Гайка

Заводской номер: 02.07.00.004 Количество на модель: 2
02.07.00.004
2
33

Номер детали на чертеже:

33

Каток опорный в сборе

Заводской номер: Каток опорный в сборе Количество на модель: 12
Каток опорный в сборе
12
34

Номер детали на чертеже:

34

Передача бортовая правая

Заводской номер: Передача бортовая правая Количество на модель: 1
Передача бортовая правая
1
