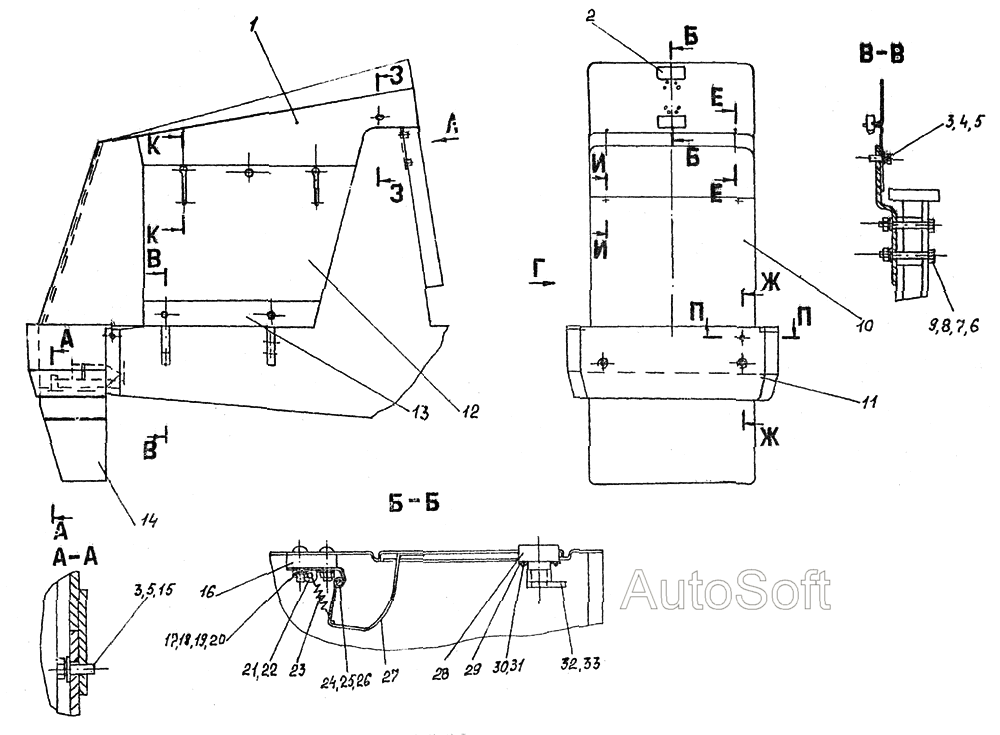

Капот Атек-999Е. Каталог 2006г.

Основные сборочные единицы экскаватора-погрузчика АТЕК-999Е Атек-999Е Капот Атек-999Е

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крыша

Заводской номер: 72.1160.200 Количество на модель: 1
72.1160.200
1
2

Номер детали на чертеже:

2

Люк

Заводской номер: 72.0160.220 Количество на модель: 2
72.0160.220
2
3

Номер детали на чертеже:

3

Болт

Заводской номер: M8-6gx25.58.019 ГОСТ 7798-70 Количество на модель: 12
M8-6gx25.58.019 ГОСТ 7798-70
12
4

Номер детали на чертеже:

4

Шайба

Заводской номер: А8.04.019 ГОСТ 6958-78 Количество на модель: 6
А8.04.019 ГОСТ 6958-78
6
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 8.04.019 ГОСТ 11371-78 Количество на модель: 12
8.04.019 ГОСТ 11371-78
12
6

Номер детали на чертеже:

6

Болт

Заводской номер: M10-6gx80.58.019 ГОСТ 7798-70 Количество на модель: 8
M10-6gx80.58.019 ГОСТ 7798-70
8
7

Номер детали на чертеже:

7

Гайка

Заводской номер: М10-6Н.5.019 ГОСТ 5915-70 Количество на модель: 8
М10-6Н.5.019 ГОСТ 5915-70
8
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 10.65Г.019 ГОСТ 6402-70 Количество на модель: 12
10.65Г.019 ГОСТ 6402-70
12
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 10.04.019 ГОСТ 11371-78 Количество на модель: 12
10.04.019 ГОСТ 11371-78
12
10

Номер детали на чертеже:

10

Решётка

Заводской номер: 72.1160.500 Количество на модель: 1
72.1160.500
1
11

Номер детали на чертеже:

11

Бампер

Заводской номер: 72.0160.700 Количество на модель: 1
72.0160.700
1
12

Номер детали на чертеже:

12

Боковина

Заводской номер: 72.0160.300 Количество на модель: 1
72.0160.300
1
13

Номер детали на чертеже:

13

Щиток

Заводской номер: 72.0160.001 Количество на модель: 1
72.0160.001
1
14

Номер детали на чертеже:

14

Щит

Заводской номер: 72.1160.600 Количество на модель: 1
72.1160.600
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 8.65Г.019 ГОСТ 6402-70 Количество на модель: 14
8.65Г.019 ГОСТ 6402-70
14
16

Номер детали на чертеже:

16

Подкладка

Заводской номер: 22.0640.071 Количество на модель: 4
22.0640.071
4
17

Номер детали на чертеже:

17

Винт

Заводской номер: M6-6gx20.58.019 ГОСТ 17473-80 Количество на модель: 8
M6-6gx20.58.019 ГОСТ 17473-80
8
18

Номер детали на чертеже:

18

Гайка

Заводской номер: М6-6Н.5.019 ГОСТ 5915-70 Количество на модель: 8
М6-6Н.5.019 ГОСТ 5915-70
8
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 6.65Г.019 ГОСТ 6402-70 Количество на модель: 8
6.65Г.019 ГОСТ 6402-70
8
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 6.01.019 ГОСТ 11371-78 Количество на модель: 8
6.01.019 ГОСТ 11371-78
8
21

Номер детали на чертеже:

21

Звено петли

Заводской номер: 22.0640.033 Количество на модель: 2
22.0640.033
2
22

Номер детали на чертеже:

22

Звено петли

Заводской номер: 22.0640.033-01 Количество на модель: 2
22.0640.033-01
2
23

Номер детали на чертеже:

23

Пружина

Заводской номер: 22.0640.034 Количество на модель: 4
22.0640.034
4
24

Номер детали на чертеже:

24

Ось

Заводской номер: 72.0160.227 Количество на модель: 2
72.0160.227
2
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 5.01.019 ГОСТ 11371-78 Количество на модель: 4
5.01.019 ГОСТ 11371-78
4
26

Номер детали на чертеже:

26

Шплинт

Заводской номер: 1,6x10.019 ГОСТ 397-79 Количество на модель: 4
1,6x10.019 ГОСТ 397-79
4
28

Номер детали на чертеже:

28

Механизм цилиндровый

Заводской номер: МЦ-00-00 Количество на модель: 4
МЦ-00-00
4
29

Номер детали на чертеже:

29

Скоба

Заводской номер: 72.0160.223 Количество на модель: 4
72.0160.223
4
30

Номер детали на чертеже:

30

Винт

Заводской номер: BM3-6gх68.68.019 ГОСТ 17473-80 Количество на модель: 8
BM3-6gх68.68.019 ГОСТ 17473-80
8
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 3.65Г.019 ГОСТ 6402-70 Количество на модель: 8
3.65Г.019 ГОСТ 6402-70
8
32

Номер детали на чертеже:

32

Фиксатор

Заводской номер: 72.0160.224 Количество на модель: 4
72.0160.224
4
33

Номер детали на чертеже:

33

Штифт

Заводской номер: 72.0190.229 Количество на модель: 2
72.0190.229
2
Основные сборочные единицы экскаватора-погрузчика АТЕК-999Е Атек-999Е Капот Атек-999Е
