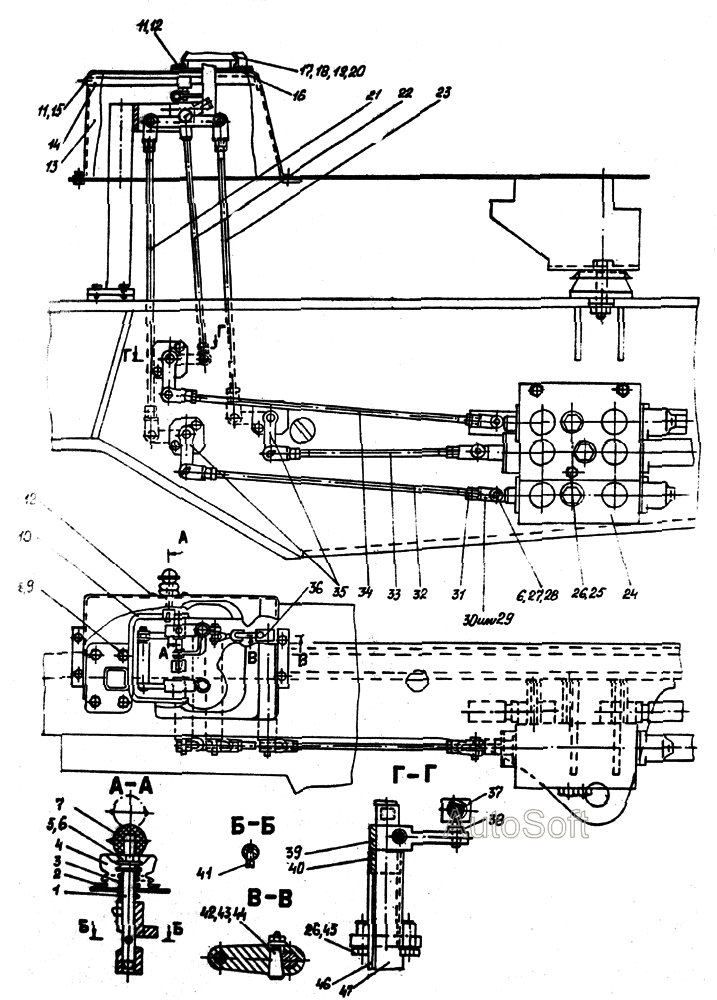

Управление погрузочным оборудованием Атек-999Е. Каталог 2006г.

Замок Атек-999Е Механизм управление Атек-999Е

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шток

Заводской номер: 69.0180.004 Количество на модель: 1
69.0180.004
1
2

Номер детали на чертеже:

2

Пластина

Заводской номер: 69.0180.009 Количество на модель: 1
69.0180.009
1
3

Номер детали на чертеже:

3

Пружина

Заводской номер: 69.0180.006 Количество на модель: 1
69.0180.006
1
4

Номер детали на чертеже:

4

Чехол

Заводской номер: 18.0700.044 Количество на модель: 1
18.0700.044
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: М10-6Н.5.019 ГОСТ 5915-70 Количество на модель: 1
М10-6Н.5.019 ГОСТ 5915-70
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 10.04.019 ГОСТ 11371-81 Количество на модель: 14
10.04.019 ГОСТ 11371-81
14
7

Номер детали на чертеже:

7

Ручка

Заводской номер: 7062-0327 А31.0105.01-89 Количество на модель: 1
7062-0327 А31.0105.01-89
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: M8-6gx20.58.019 ПОСТ 7798-70 Количество на модель: 8
M8-6gx20.58.019 ПОСТ 7798-70
8
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 8.65Г.019 ГОСТ 6402-70 Количество на модель: 8
8.65Г.019 ГОСТ 6402-70
8
10

Номер детали на чертеже:

10

Механизм управления

Заводской номер: 72.0180.200 Количество на модель: 1
72.0180.200
1
11

Номер детали на чертеже:

11

Винт

Заводской номер: M5-6gx12.58.019 ГОСТ 17473-80 Количество на модель: 16
M5-6gx12.58.019 ГОСТ 17473-80
16
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 5.04.019 ГОСТ 11371-81 Количество на модель: 8
5.04.019 ГОСТ 11371-81
8
13

Номер детали на чертеже:

13

Кожух

Заводской номер: 69.0180.300 Количество на модель: 1
69.0180.300
1
14

Номер детали на чертеже:

14

Крышка

Заводской номер: 69.0180.400 Количество на модель: 1
69.0180.400
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 5.65Г.019 ГОСТ 6402-70 Количество на модель: 8
5.65Г.019 ГОСТ 6402-70
8
16

Номер детали на чертеже:

16

Крышка

Заводской номер: 69.0180.500 Количество на модель: 1
69.0180.500
1
17

Номер детали на чертеже:

17

Пряжка

Заводской номер: 03.5910.008 Количество на модель: 2
03.5910.008
2
18

Номер детали на чертеже:

18

Чехол защитный

Заводской номер: 10.0805.004 Количество на модель: 2
10.0805.004
2
19

Номер детали на чертеже:

19

Лента стяжная

Заводской номер: 10.0805.005 Количество на модель: 2
10.0805.005
2
20

Номер детали на чертеже:

20

Шплинт

Заводской номер: 4х25.019 ГОСТ 397-79 Количество на модель: 2
4х25.019 ГОСТ 397-79
2
21

Номер детали на чертеже:

21

Тяга

Заводской номер: 72.0180.002 Количество на модель: 1
72.0180.002
1
22

Номер детали на чертеже:

22

Тяга

Заводской номер: 72.0180.003 Количество на модель: 1
72.0180.003
1
23

Номер детали на чертеже:

23

Тяга

Заводской номер: 72.0180.006 Количество на модель: 1
72.0180.006
1
24

Номер детали на чертеже:

24

Гидрораспределитель

Заводской номер: 22.9002.000 Количество на модель: 1
22.9002.000
1
25

Номер детали на чертеже:

25

Болт

Заводской номер: М10-6gх140.58.019 ГОСТ 7798-70 Количество на модель: 3
М10-6gх140.58.019 ГОСТ 7798-70
3
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 10.65Г.019 ГОСТ 6402-70 Количество на модель: 9
10.65Г.019 ГОСТ 6402-70
9
27

Номер детали на чертеже:

27

Ось

Заводской номер: 15.0260.021 Количество на модель: 8
15.0260.021
8
28

Номер детали на чертеже:

28

Шплинт

Заводской номер: 2,5х16.019 ГОСТ 397-79 Количество на модель: 10
2,5х16.019 ГОСТ 397-79
10
29

Номер детали на чертеже:

29

Вилка

Заводской номер: 94.0260.004 Количество на модель: 10
94.0260.004
10
30

Номер детали на чертеже:

30

Вилка

Заводской номер: 05.0510.013 Количество на модель: 10
05.0510.013
10
31

Номер детали на чертеже:

31

Гайка

Заводской номер: М10х1,25-6Н.5.012 ГОСТ 5915-70 Количество на модель: 12
М10х1,25-6Н.5.012 ГОСТ 5915-70
12
32

Номер детали на чертеже:

32

Тяга

Заводской номер: 72.0180.002-04 Количество на модель: 1
72.0180.002-04
1
33

Номер детали на чертеже:

33

Тяга

Заводской номер: 72.0180.002-03 Количество на модель: 1
72.0180.002-03
1
34

Номер детали на чертеже:

34

Тяга

Заводской номер: 72.0180.002-02 Количество на модель: 1
72.0180.002-02
1
35

Номер детали на чертеже:

35

Вал

Заводской номер: 72.0180.010 Количество на модель: 2
72.0180.010
2
36

Номер детали на чертеже:

36

Качалка

Заводской номер: 72.0180.004 Количество на модель: 2
72.0180.004
2
37

Номер детали на чертеже:

37

Шарнир

Заводской номер: 77.0180.210 Количество на модель: 1
77.0180.210
1
38

Номер детали на чертеже:

38

Гайка

Заводской номер: М8-6Н.5.019 ГОСТ 5915-70 Количество на модель: 1
М8-6Н.5.019 ГОСТ 5915-70
1
39

Номер детали на чертеже:

39

Качалка

Заводской номер: 72.0180.004-01 Количество на модель: 1
72.0180.004-01
1
40

Номер детали на чертеже:

40

Втулка

Заводской номер: 15.0280.013-01 Количество на модель: 6
15.0280.013-01
6
42

Номер детали на чертеже:

42

Клин

Заводской номер: 72.0180.005 Количество на модель: 3
72.0180.005
3
43

Номер детали на чертеже:

43

Гайка

Заводской номер: М5-6Н.5.019 ГОСТ 5915-70 Количество на модель: 3
М5-6Н.5.019 ГОСТ 5915-70
3
44

Номер детали на чертеже:

44

Шайба

Заводской номер: А6.04.019 ГОСТ 6958-78 Количество на модель: 3
А6.04.019 ГОСТ 6958-78
3
45

Номер детали на чертеже:

45

Болт

Заводской номер: M10-6gх35.58.019 Г0СТ 7798-70 Количество на модель: 6
M10-6gх35.58.019 Г0СТ 7798-70
6
46

Номер детали на чертеже:

46

Колонка

Заводской номер: 72.0180.020 Количество на модель: 2
72.0180.020
2
47

Номер детали на чертеже:

47

Вал

Заводской номер: 72.0180.030 Количество на модель: 1
72.0180.030
1
