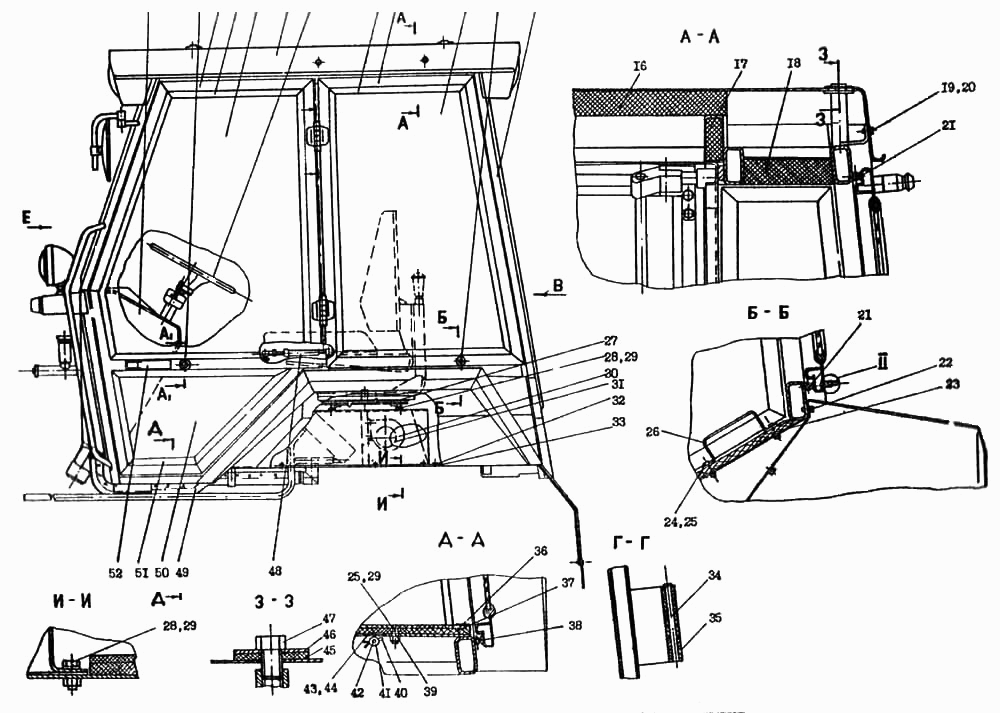

Кабинный модуль Атек-2324-1. Каталог 2005г.

Кабинный модуль Атек-2324-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Установка щитков

Заводской номер: 69.5500.000 Количество на модель: 1
69.5500.000
1
2

Номер детали на чертеже:

2

Обойма

Заводской номер: 10.1500.085 Количество на модель: 2
10.1500.085
2
3

Номер детали на чертеже:

3

Дверь

Заводской номер: 22.5000.100 Количество на модель: 2
22.5000.100
2
3

Номер детали на чертеже:

3

Дверь

Заводской номер: 22.5000.100-01 Количество на модель:
22.5000.100-01
4

Номер детали на чертеже:

4

Окантовка окна

Заводской номер: 22.5920.000 Количество на модель: 2
22.5920.000
2
4

Номер детали на чертеже:

4

Окантовка окна

Заводской номер: 22.5920.000-01 Количество на модель:
22.5920.000-01
5

Номер детали на чертеже:

5

Шнур распорный

Заводской номер: 10.1500.036-08 Количество на модель: 2
10.1500.036-08
2
6

Номер детали на чертеже:

6

Стекло

Заводской номер: 22.5000.001 Количество на модель: 4
22.5000.001
4
7

Номер детали на чертеже:

7

Крыша

Заводской номер: 22.5000.400 Количество на модель: 1
22.5000.400
1
8

Номер детали на чертеже:

8

Колесо рулевое

Заводской номер: А3ЛК-2140-3402015 Количество на модель: 1
А3ЛК-2140-3402015
1
9

Номер детали на чертеже:

9

Гайка М12х1,25-6Н.8.45.019 ГОСТ 5915

Заводской номер: [Гайка М12х1,25-6Н.8.45.019 ГОСТ 5915] Количество на модель: 1
[Гайка М12х1,25-6Н.8.45.019 ГОСТ 5915]
1
10

Номер детали на чертеже:

10

Окантовка окна

Заводской номер: 22.5930.000 Количество на модель: 1
22.5930.000
1
10

Номер детали на чертеже:

10

Заводской номер: 22.5930.000-01 Количество на модель:
22.5930.000-01
11

Номер детали на чертеже:

11

Шнур распорный

Заводской номер: 10.1500.036-09 Количество на модель: 2
10.1500.036-09
2
12

Номер детали на чертеже:

12

Окно

Заводской номер: 22.5000.200 Количество на модель: 1
22.5000.200
1
13

Номер детали на чертеже:

13

Стекло

Заводской номер: 22.5000.002 Количество на модель: 2
22.5000.002
2
14

Номер детали на чертеже:

14

Шнур распорный

Заводской номер: 10.1500.036-06 Количество на модель: 2
10.1500.036-06
2
15

Номер детали на чертеже:

15

Каркас кабины

Заводской номер: 69.5100.000 Количество на модель: 1
69.5100.000
1
16

Номер детали на чертеже:

16

Облицовка

Заводской номер: 22.5000.013 Количество на модель: 1
22.5000.013
1
17

Номер детали на чертеже:

17

Облицовка

Заводской номер: 22.5000.017 Количество на модель: 2
22.5000.017
2
18

Номер детали на чертеже:

18

Облицовка

Заводской номер: 22.5000.016 Количество на модель: 2
22.5000.016
2
19

Номер детали на чертеже:

19

Болт М6-6gх12.58.019 ГОСТ 7798

Заводской номер: [Болт М6-6gх12.58.019 ГОСТ 7798] Количество на модель: 35
[Болт М6-6gх12.58.019 ГОСТ 7798]
35
20

Номер детали на чертеже:

20

Шайба 6.04.019 ГОСТ 11371

Заводской номер: [Шайба 6.04.019 ГОСТ 11371] Количество на модель: 10
[Шайба 6.04.019 ГОСТ 11371]
10
21

Номер детали на чертеже:

21

Уплотнитель

Заводской номер: 22.5000.034 Количество на модель: 2
22.5000.034
2
22

Номер детали на чертеже:

22

Шайба 6.65Г.019 ГОСТ 6402

Заводской номер: [Шайба 6.65Г.019 ГОСТ 6402] Количество на модель: 61
[Шайба 6.65Г.019 ГОСТ 6402]
61
23

Номер детали на чертеже:

23

Облицовка

Заводской номер: 22.5000.018 Количество на модель: 1
22.5000.018
1
23

Номер детали на чертеже:

23

Облицовка

Заводской номер: 22.5000.018-01 Количество на модель: 1
22.5000.018-01
1
24

Номер детали на чертеже:

24

Гайка М6-6Н.5.019 ГОСТ 5915

Заводской номер: [Гайка М6-6Н.5.019 ГОСТ 5915] Количество на модель: 6
[Гайка М6-6Н.5.019 ГОСТ 5915]
6
25

Номер детали на чертеже:

25

Болт М8-6gх16.58.019 ГОСТ 7798

Заводской номер: [Болт М8-6gх16.58.019 ГОСТ 7798] Количество на модель: 20
[Болт М8-6gх16.58.019 ГОСТ 7798]
20
26

Номер детали на чертеже:

26

Кронштейн

Заводской номер: 69.5000.006 Количество на модель: 2
69.5000.006
2
27

Номер детали на чертеже:

27

Сидение

Заводской номер: К В А 100/u-Sеr1еs Количество на модель: 1
К В А 100/u-Sеr1еs
1
28

Номер детали на чертеже:

28

Болт М8-64х20.58.019 ГОСТ 7798

Заводской номер: [Болт М8-64х20.58.019 ГОСТ 7798] Количество на модель: 15
[Болт М8-64х20.58.019 ГОСТ 7798]
15
29

Номер детали на чертеже:

29

Шайба 8.65Г.019 ГОСТ 6402

Заводской номер: [Шайба 8.65Г.019 ГОСТ 6402] Количество на модель: 49
[Шайба 8.65Г.019 ГОСТ 6402]
49
30

Номер детали на чертеже:

30

Заглушка

Заводской номер: 69.5000.001 Количество на модель: 1
69.5000.001
1
31

Номер детали на чертеже:

31

Отопитель

Заводской номер: 3-1813-019А Количество на модель: 1
3-1813-019А
1
32

Номер детали на чертеже:

32

Болт М6-М16.58.019 ГОСТ 7798

Заводской номер: [Болт М6-М16.58.019 ГОСТ 7798] Количество на модель: 11
[Болт М6-М16.58.019 ГОСТ 7798]
11
33

Номер детали на чертеже:

33

Крышка

Заводской номер: 22.5000.043 Количество на модель: 1
22.5000.043
1
34

Номер детали на чертеже:

34

Ось

Заводской номер: 22.5000.009 Количество на модель: 4
22.5000.009
4
35

Номер детали на чертеже:

35

Штифт 3х20.65Г ГОСТ 14229

Заводской номер: [Штифт 3х20.65Г ГОСТ 14229] Количество на модель: 4
[Штифт 3х20.65Г ГОСТ 14229]
4
36

Номер детали на чертеже:

36

Коврик

Заводской номер: 22.5000.026 Количество на модель: 1
22.5000.026
1
37

Номер детали на чертеже:

37

Изолятор

Заводской номер: 22.5000.027 Количество на модель: 1
22.5000.027
1
38

Номер детали на чертеже:

38

Уплотнитель

Заводской номер: 22.5000.034-01 Количество на модель: 1
22.5000.034-01
1
39

Номер детали на чертеже:

39

Крышка

Заводской номер: 22.5000.042 Количество на модель: 1
22.5000.042
1
40

Номер детали на чертеже:

40

Шплинт 2,5х32.019 ГОСТ 397

Заводской номер: [Шплинт 2,5х32.019 ГОСТ 397] Количество на модель: 2
[Шплинт 2,5х32.019 ГОСТ 397]
2
41

Номер детали на чертеже:

41

Шайба 12.04.019 ГОСТ 11371

Заводской номер: [Шайба 12.04.019 ГОСТ 11371] Количество на модель: 2
[Шайба 12.04.019 ГОСТ 11371]
2
42

Номер детали на чертеже:

42

Ось

Заводской номер: 69.5700.001 Количество на модель: 1
69.5700.001
1
43

Номер детали на чертеже:

43

Плита

Заводской номер: 69.5701.000 Количество на модель: 1
69.5701.000
1
44

Номер детали на чертеже:

44

Крышка

Заводской номер: 69.5702.000 Количество на модель: 1
69.5702.000
1
45

Номер детали на чертеже:

45

Шайба

Заводской номер: 22.5000.045 Количество на модель: 4
22.5000.045
4
46

Номер детали на чертеже:

46

Шайба

Заводской номер: 22.5000.044 Количество на модель: 4
22.5000.044
4
47

Номер детали на чертеже:

47

Болт М16-6gх18.58.019 ГОСТ 7798

Заводской номер: [Болт М16-6gх18.58.019 ГОСТ 7798] Количество на модель: 4
[Болт М16-6gх18.58.019 ГОСТ 7798]
4
48

Номер детали на чертеже:

48

Ограничитель

Заводской номер: 69.5000.200 Количество на модель: 2
69.5000.200
2
49

Номер детали на чертеже:

49

Рукав гофрированный 50х1800 ТУ 38-105803

Заводской номер: [Рукав гофрированный 50х1800 ТУ 38-105803] Количество на модель: 1
[Рукав гофрированный 50х1800 ТУ 38-105803]
1
50

Номер детали на чертеже:

50

Стекло

Заводской номер: 22.5000.003 Количество на модель: 2
22.5000.003
2
51

Номер детали на чертеже:

51

Окантовка окна

Заводской номер: 22.5900.000 Количество на модель: 1
22.5900.000
1
52

Номер детали на чертеже:

52

Окантовка окна

Заводской номер: 22.5900.000-01 Количество на модель: 1
22.5900.000-01
1
52

Номер детали на чертеже:

52

Установка замка

Заводской номер: 22.5000.700 Количество на модель: 1
22.5000.700
1
Кабинный модуль Атек-2324-1
