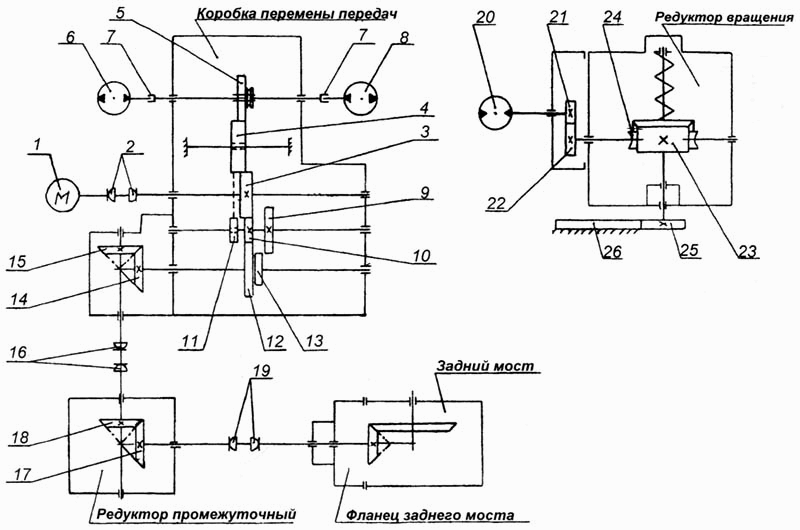

Схема кинематическая принципиальная ЛТ-72 Б. Каталог 2002г.

Погрузчик-штабелер ЛТ-72 Б

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Дизельный двигатель N=130 л.с.

Заводской номер: А-01М Количество на модель: 1
А-01М
1
2

Номер детали на чертеже:

2

Вал карданный малый

Заводской номер: ЛТ-72А.00.006 Количество на модель: 1
ЛТ-72А.00.006
1
3

Номер детали на чертеже:

3

Колесо зубчатое Z=26, m=5

Заводской номер: ЛТ-72.03.111 Количество на модель: 1
ЛТ-72.03.111
1
4

Номер детали на чертеже:

4

Колесо зубчатое

Заводской номер: ЛТ-72.03.003 Количество на модель: 1
ЛТ-72.03.003
1
5

Номер детали на чертеже:

5

Колесо зубчатое

Заводской номер: ЛТ-72А.03А.002 Количество на модель: 1
ЛТ-72А.03А.002
1
6

Номер детали на чертеже:

6

Насос шестеренчатый Q=86.2 л/мин, n=1920 об/мин

Заводской номер: НШ-50-3-Л Количество на модель: 1
НШ-50-3-Л
1
7

Номер детали на чертеже:

7

Обойма зубчатая

Заводской номер: ЛП11.08А.003А Количество на модель: 1
ЛП11.08А.003А
1
8

Номер детали на чертеже:

8

Насос шестеренчатый Q=139,9 л/мин, n=1500 об/мин

Заводской номер: НШ-100-3 Количество на модель: 1
НШ-100-3
1
9

Номер детали на чертеже:

9

Колесо зубчатое

Заводской номер: ЛТ-72.03.012 Количество на модель: 1
ЛТ-72.03.012
1
10

Номер детали на чертеже:

10

Колесо зубчатое

Заводской номер: ЛТ-72.03.009 Количество на модель: 1
ЛТ-72.03.009
1
11

Номер детали на чертеже:

11

Колесо зубчатое

Заводской номер: ЛТ-72.03.007 Количество на модель: 1
ЛТ-72.03.007
1
12

Номер детали на чертеже:

12

Блок шестерен

Заводской номер: ЛТ-72.03.008 Количество на модель: 1
ЛТ-72.03.008
1
14

Номер детали на чертеже:

14

Колесо зубчатое коническое

Заводской номер: ЛТ-72А.03А.042 Количество на модель: 1
ЛТ-72А.03А.042
1
15

Номер детали на чертеже:

15

Колесо зубчатое коническое

Заводской номер: ЛТ-72А.03А.043 Количество на модель: 1
ЛТ-72А.03А.043
1
16

Номер детали на чертеже:

16

Муфта цепная

Заводской номер: МЛ-78.00.07.000 Количество на модель: 1
МЛ-78.00.07.000
1
17

Номер детали на чертеже:

17

Колесо зубчатое коническое Z=20, m=8

Заводской номер: МЛ-78.09.00.016 Количество на модель: 1
МЛ-78.09.00.016
1
18

Номер детали на чертеже:

18

Колесо зубчатое коническое Z=22, m=8

Заводской номер: МЛ-78.09.00.017 Количество на модель:
МЛ-78.09.00.017
19

Номер детали на чертеже:

19

Вал карданный

Заводской номер: ТЧ36.003-2 Количество на модель: 1
ТЧ36.003-2
1
20

Номер детали на чертеже:

20

Гидромотор N=79,9 л/мин, n=1500 об/мин

Заводской номер: Г310.56.00 Количество на модель: 1
Г310.56.00
1
21

Номер детали на чертеже:

21

Колесо зубчатое

Заводской номер: ЛТ-72А.37.003 Количество на модель: 1
ЛТ-72А.37.003
1
22

Номер детали на чертеже:

22

Колесо зубчатое

Заводской номер: ЛТ-72А.37.004 Количество на модель: 1
ЛТ-72А.37.004
1
23

Номер детали на чертеже:

23

Червяк

Заводской номер: ЛТ-72А.37.002 Количество на модель: 1
ЛТ-72А.37.002
1
25

Номер детали на чертеже:

25

Колесо зубчатое

Заводской номер: КМ2-16А-13 Количество на модель: 1
КМ2-16А-13
1
26

Номер детали на чертеже:

26

Колесо зубчатое

Заводской номер: КМ2-17-04А Количество на модель: 1
КМ2-17-04А
1
