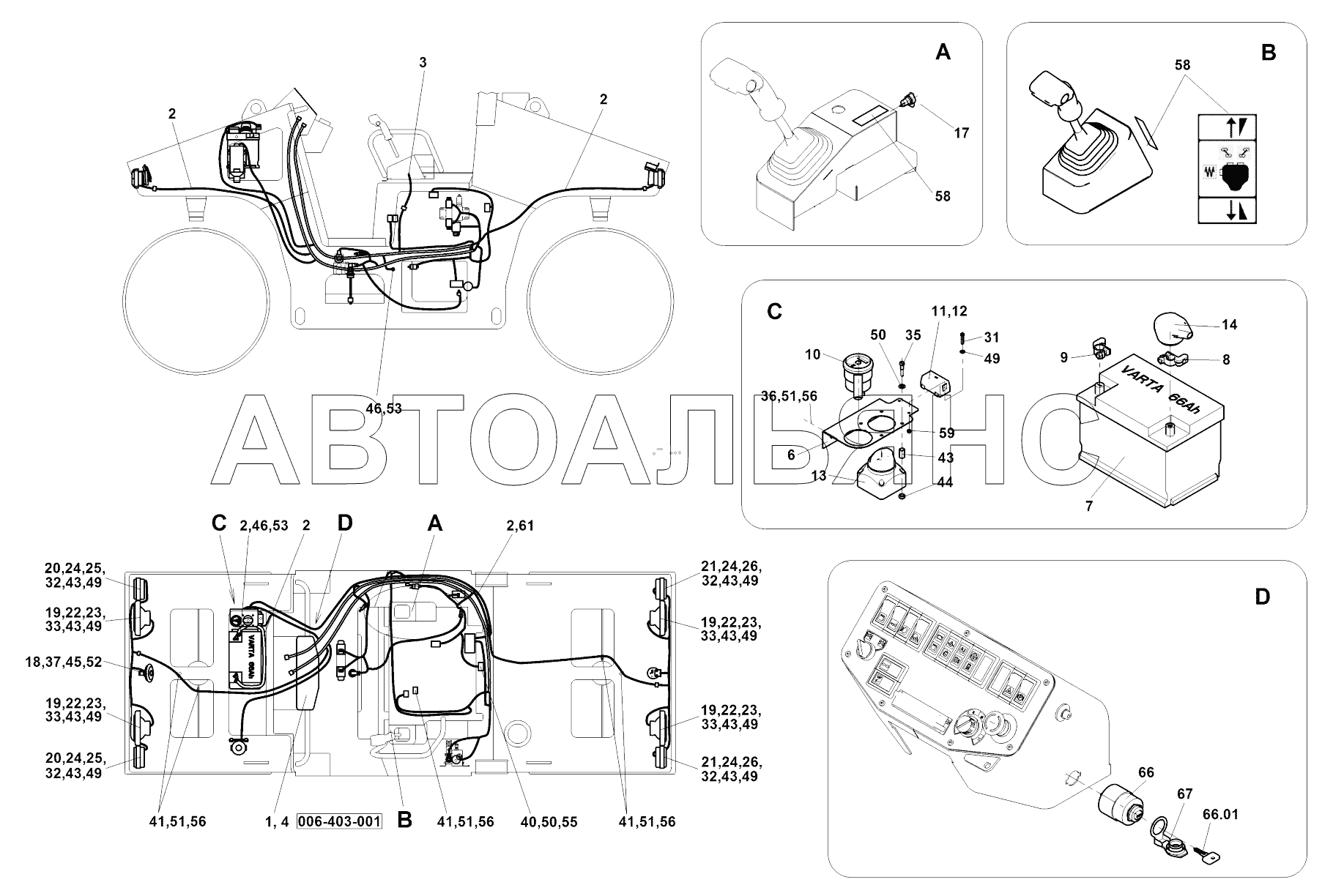

Electrical system Тандемный каток ARP 35. Каталог 2015г.

Electrical installation Тандемный каток ARP 35 Instrument panel Тандемный каток ARP 35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Electrical installation

Заводской номер: 4-212036 Количество на модель: 1
4-212036
1
1

Номер детали на чертеже:

1

Instrument panel

Заводской номер: 4-S13578_D Количество на модель: 1
4-S13578_D
1
2

Номер детали на чертеже:

2

Cable harness

Заводской номер: 4-211868 Количество на модель: 1
4-211868
1
3

Номер детали на чертеже:

3

Cable harness

Заводской номер: 4-211869 Количество на модель: 1
4-211869
1
4

Номер детали на чертеже:

4

Cable harness

Заводской номер: 4-211870 Количество на модель: 1
4-211870
1
6

Номер детали на чертеже:

6

Holder

Заводской номер: 4-20172 Количество на модель: 1
4-20172
1
7

Номер детали на чертеже:

7

Battery

Заводской номер: 4-5435060053 Количество на модель: 1
4-5435060053
1
8

Номер детали на чертеже:

8

Clamp

Заводской номер: 4-5435060046 Количество на модель: 1
4-5435060046
1
9

Номер детали на чертеже:

9

Clamp

Заводской номер: 4-5435060047 Количество на модель: 1
4-5435060047
1
10

Номер детали на чертеже:

10

Hours-run meter

Заводской номер: 4-5503580088 Количество на модель: 1
4-5503580088
1
11

Номер детали на чертеже:

11

Fuse

Заводской номер: 4-5358170100 Количество на модель: 1
4-5358170100
1
12

Номер детали на чертеже:

12

Bushing

Заводской номер: 4-5358170101 Количество на модель: 1
4-5358170101
1
13

Номер детали на чертеже:

13

Isolator

Заводской номер: 4-5358170091 Количество на модель: 1
4-5358170091
1
14

Номер детали на чертеже:

14

Cover

Заводской номер: 1281104 Количество на модель: 1
1281104
1
17

Номер детали на чертеже:

17

Socket

Заводской номер: 4-5358010411 Количество на модель: 1
4-5358010411
1
18

Номер детали на чертеже:

18

Signal horn

Заводской номер: 4-5358170063 Количество на модель: 1
4-5358170063
1
19

Номер детали на чертеже:

19

Spotlight

Заводской номер: 4-5358170062 Количество на модель: 4
4-5358170062
4
20

Номер детали на чертеже:

20

Lamp

Заводской номер: 4-5358170097 Количество на модель: 2
4-5358170097
2
21

Номер детали на чертеже:

21

Lamp

Заводской номер: 4-5358170096 Количество на модель: 2
4-5358170096
2
22

Номер детали на чертеже:

22

Terminal block

Заводской номер: 4-5358220010 Количество на модель: 4
4-5358220010
4
23

Номер детали на чертеже:

23

Incandescent lamp

Заводской номер: 4-5433050025 Количество на модель: 4
4-5433050025
4
24

Номер детали на чертеже:

24

Incandescent lamp

Заводской номер: 4-5433060014 Количество на модель: 4
4-5433060014
4
25

Номер детали на чертеже:

25

Incandescent lamp

Заводской номер: 4-5433050013 Количество на модель: 2
4-5433050013
2
26

Номер детали на чертеже:

26

Incandescent lamp

Заводской номер: 4-5433050012 Количество на модель: 2
4-5433050012
2
31

Номер детали на чертеже:

31

Socket head cap screw

Заводской номер: 4-3113104014 Количество на модель: 2
4-3113104014
2
32

Номер детали на чертеже:

32

Socket head cap screw

Заводской номер: 4-3113104016 Количество на модель: 8
4-3113104016
8
33

Номер детали на чертеже:

33

Socket head cap screw

Заводской номер: 4-3113104030 Количество на модель: 8
4-3113104030
8
35

Номер детали на чертеже:

35

Socket head cap screw

Заводской номер: 4-3113105055 Количество на модель: 4
4-3113105055
4
36

Номер детали на чертеже:

36

Hexagon head screw

Заводской номер: 4-3002506020 Количество на модель: 2
4-3002506020
2
37

Номер детали на чертеже:

37

Hexagon head screw

Заводской номер: 4-3002508020 Количество на модель: 1
4-3002508020
1
40

Номер детали на чертеже:

40

Hexagon nut

Заводской номер: 4-3048500050 Количество на модель: 1
4-3048500050
1
41

Номер детали на чертеже:

41

Hexagon nut

Заводской номер: 4-3048500060 Количество на модель: 5
4-3048500060
5
43

Номер детали на чертеже:

43

Nut

Заводской номер: 4-3149200040 Количество на модель: 18
4-3149200040
18
44

Номер детали на чертеже:

44

Nut

Заводской номер: 4-3149200050 Количество на модель: 4
4-3149200050
4
45

Номер детали на чертеже:

45

Nut

Заводской номер: 4-3149200080 Количество на модель: 1
4-3149200080
1
46

Номер детали на чертеже:

46

Nut

Заводской номер: 4-3149200100 Количество на модель: 2
4-3149200100
2
49

Номер детали на чертеже:

49

Washer

Заводской номер: 4-3170200043 Количество на модель: 34
4-3170200043
34
50

Номер детали на чертеже:

50

Washer

Заводской номер: 4-3170200053 Количество на модель: 5
4-3170200053
5
51

Номер детали на чертеже:

51

Washer

Заводской номер: 4-3170200064 Количество на модель: 5
4-3170200064
5
52

Номер детали на чертеже:

52

Washer

Заводской номер: 4-3170200084 Количество на модель: 1
4-3170200084
1
53

Номер детали на чертеже:

53

Washer

Заводской номер: 4-3170200105 Количество на модель: 2
4-3170200105
2
55

Номер детали на чертеже:

55

Lock washer

Заводской номер: 4-3174000051 Количество на модель: 1
4-3174000051
1
56

Номер детали на чертеже:

56

Lock washer

Заводской номер: 4-3174000061 Количество на модель: 5
4-3174000061
5
58

Номер детали на чертеже:

58

Symbol

Заводской номер: 4-6531013317 Количество на модель: 1
4-6531013317
1
59

Номер детали на чертеже:

59

Pipe

Заводской номер: 4-04152A Количество на модель: 4
4-04152A
4
61

Номер детали на чертеже:

61

Insulating tape

Заводской номер: 4-5422240001 Количество на модель: 1
4-5422240001
1
66

Номер детали на чертеже:

66

Ignition lock

Заводской номер: 4-5358010407 Количество на модель: 1
4-5358010407
1
67

Номер детали на чертеже:

67

Flap

Заводской номер: 4-5358010402 Количество на модель: 1
4-5358010402
1
