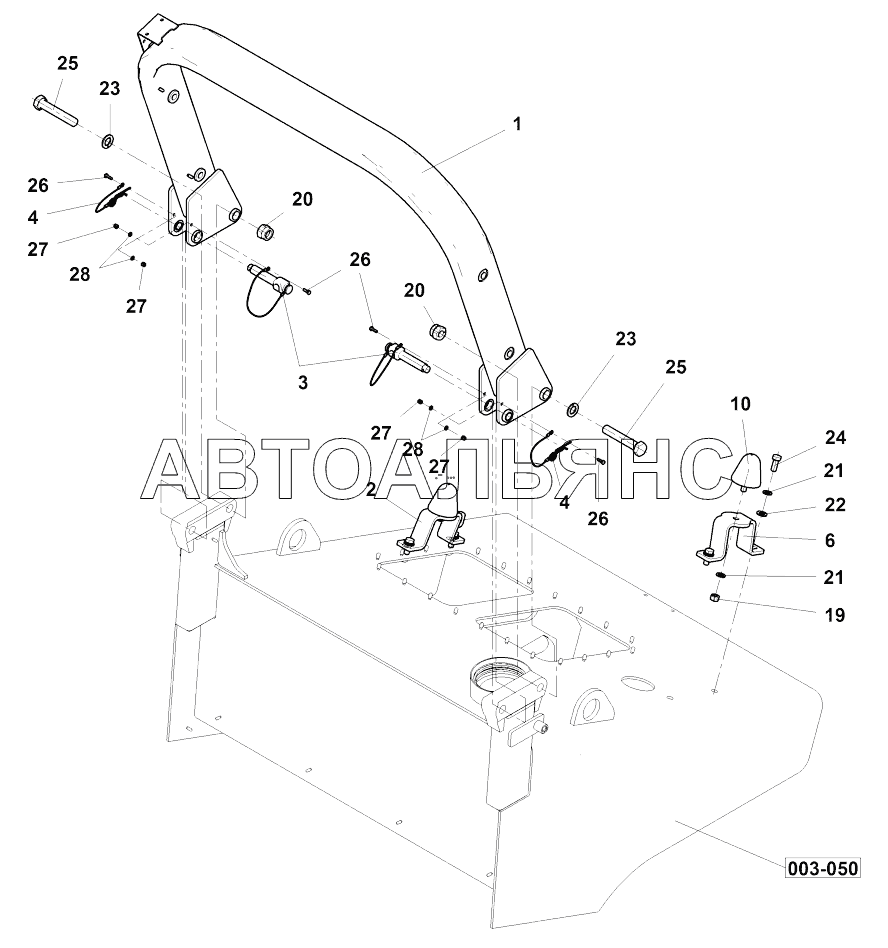

Frame ROPS Тандемный каток ARP 35. Каталог 2015г.

Battery mounting Тандемный каток ARP 35 Cab Тандемный каток ARP 35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Frame

Заводской номер: 4-23025 Количество на модель: 1
4-23025
1
1

Номер детали на чертеже:

1

Elbow

Заводской номер: 4-23026 Количество на модель: 1
4-23026
1
2

Номер детали на чертеже:

2

Holder

Заводской номер: 4-24714 Количество на модель: 1
4-24714
1
3

Номер детали на чертеже:

3

Wire cable

Заводской номер: 4-25473 Количество на модель: 2
4-25473
2
4

Номер детали на чертеже:

4

Wire cable

Заводской номер: 4-25474 Количество на модель: 2
4-25474
2
6

Номер детали на чертеже:

6

Holder

Заводской номер: 4-24713 Количество на модель: 1
4-24713
1
10

Номер детали на чертеже:

10

Rubber mount

Заводской номер: 1279318 Количество на модель: 2
1279318
2
19

Номер детали на чертеже:

19

Hexagon nut

Заводской номер: 4-3048500120 Количество на модель: 2
4-3048500120
2
20

Номер детали на чертеже:

20

Nut

Заводской номер: 4-3149200200 Количество на модель: 2
4-3149200200
2
21

Номер детали на чертеже:

21

Spring washer

Заводской номер: 4-3900017120 Количество на модель: 6
4-3900017120
6
22

Номер детали на чертеже:

22

Washer

Заводской номер: 4-3170200130 Количество на модель: 4
4-3170200130
4
23

Номер детали на чертеже:

23

Spring washer

Заводской номер: 4-3900017200 Количество на модель: 2
4-3900017200
2
24

Номер детали на чертеже:

24

Hexagon head screw

Заводской номер: 4-3002512030 Количество на модель: 4
4-3002512030
4
25

Номер детали на чертеже:

25

Hexagon head screw

Заводской номер: 4-3001520110 Количество на модель: 2
4-3001520110
2
26

Номер детали на чертеже:

26

Hexagon head screw

Заводской номер: 4-3002505016 Количество на модель: 4
4-3002505016
4
27

Номер детали на чертеже:

27

Nut

Заводской номер: 4-3149200050 Количество на модель: 4
4-3149200050
4
28

Номер детали на чертеже:

28

Washer

Заводской номер: 4-3170200053 Количество на модель: 4
4-3170200053
4
