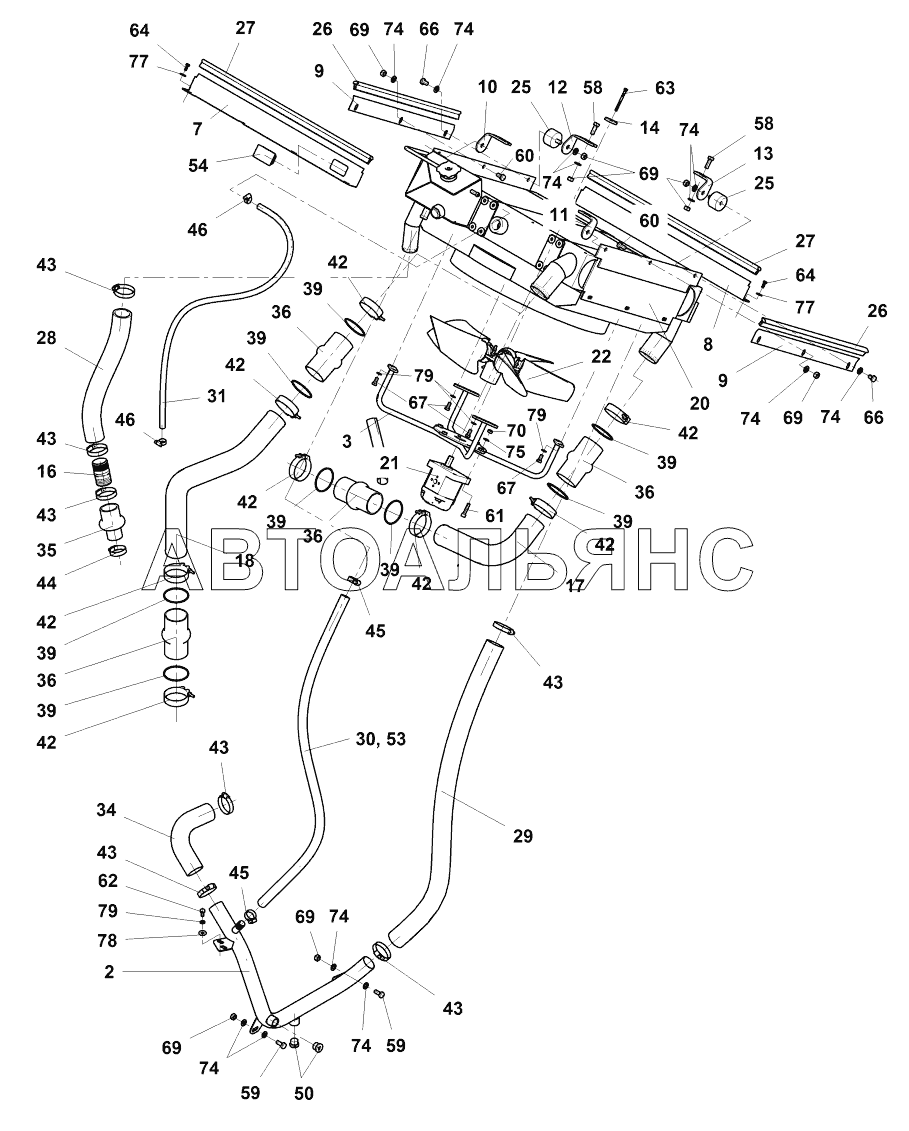

Cooling system AV 70X. Каталог 2013г.

Contactor AV 70X Protective grid AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cooling system

Заводской номер: 4-07680A Количество на модель: 1
4-07680A
1
2

Номер детали на чертеже:

2

Pipe

Заводской номер: 4-07987A Количество на модель: 1
4-07987A
1
3

Номер детали на чертеже:

3

Holder

Заводской номер: 4-09673A Количество на модель: 1
4-09673A
1
7

Номер детали на чертеже:

7

Bar

Заводской номер: 4-11441A Количество на модель: 1
4-11441A
1
8

Номер детали на чертеже:

8

Bar

Заводской номер: 4-07688A Количество на модель: 1
4-07688A
1
9

Номер детали на чертеже:

9

Plate

Заводской номер: 4-11442A Количество на модель: 2
4-11442A
2
10

Номер детали на чертеже:

10

Radiator bracket

Заводской номер: 4-07690A Количество на модель: 1
4-07690A
1
11

Номер детали на чертеже:

11

Radiator bracket

Заводской номер: 4-07691A Количество на модель: 1
4-07691A
1
12

Номер детали на чертеже:

12

Radiator bracket

Заводской номер: 4-07693A Количество на модель: 1
4-07693A
1
13

Номер детали на чертеже:

13

Radiator bracket

Заводской номер: 4-07692A Количество на модель: 1
4-07692A
1
14

Номер детали на чертеже:

14

Washer

Заводской номер: 4-08897A Количество на модель: 1
4-08897A
1
16

Номер детали на чертеже:

16

Pipe

Заводской номер: 4-11443A Количество на модель: 1
4-11443A
1
17

Номер детали на чертеже:

17

Pipe

Заводской номер: 4-11053A Количество на модель: 1
4-11053A
1
18

Номер детали на чертеже:

18

Pipe

Заводской номер: 4-11054A Количество на модель: 1
4-11054A
1
20

Номер детали на чертеже:

20

Radiator

Заводской номер: 4-9906000002 Количество на модель: 1
4-9906000002
1
21

Номер детали на чертеже:

21

Fluid motor

Заводской номер: 4-9501000121 Количество на модель: 1
4-9501000121
1
22

Номер детали на чертеже:

22

Fan

Заводской номер: 1184355 Количество на модель: 1
1184355
1
25

Номер детали на чертеже:

25

Rubber mount

Заводской номер: 4-6160070626 Количество на модель: 4
4-6160070626
4
26

Номер детали на чертеже:

26

Profile

Заводской номер: 4-09581A Количество на модель: 2
4-09581A
2
27

Номер детали на чертеже:

27

Profile

Заводской номер: 4-09582A Количество на модель: 2
4-09582A
2
28

Номер детали на чертеже:

28

Hose

Заводской номер: 4-07892A Количество на модель: 1
4-07892A
1
29

Номер детали на чертеже:

29

Hose

Заводской номер: 4-07893A Количество на модель: 1
4-07893A
1
30

Номер детали на чертеже:

30

Hose

Заводской номер: 4-07896A Количество на модель: 1
4-07896A
1
31

Номер детали на чертеже:

31

Hose

Заводской номер: 4-07897A Количество на модель: 1
4-07897A
1
34

Номер детали на чертеже:

34

Manifold

Заводской номер: 4-6160084025 Количество на модель: 1
4-6160084025
1
35

Номер детали на чертеже:

35

Reduction

Заводской номер: 4-9200000095 Количество на модель: 1
4-9200000095
1
36

Номер детали на чертеже:

36

Clutch

Заводской номер: 4-6160084015 Количество на модель: 4
4-6160084015
4
39

Номер детали на чертеже:

39

Ring

Заводской номер: 4-9541111103 Количество на модель: 8
4-9541111103
8
42

Номер детали на чертеже:

42

Hose clamp

Заводской номер: 4-5531020029 Количество на модель: 8
4-5531020029
8
43

Номер детали на чертеже:

43

Hose clamp

Заводской номер: 4-5531020070 Количество на модель: 7
4-5531020070
7
44

Номер детали на чертеже:

44

Hose clamp

Заводской номер: 4-5531020086 Количество на модель: 1
4-5531020086
1
45

Номер детали на чертеже:

45

Hose clamp

Заводской номер: 4-5531020074 Количество на модель: 2
4-5531020074
2
46

Номер детали на чертеже:

46

Hose clamp

Заводской номер: 4-5531020073 Количество на модель: 2
4-5531020073
2
50

Номер детали на чертеже:

50

Plug

Заводской номер: 4-5160670082 Количество на модель: 2
4-5160670082
2
53

Номер детали на чертеже:

53

ПРОКЛАДКА ЗАЩИТНЯ

Заводской номер: 4-5160580033 Количество на модель: 1
4-5160580033
1
54

Номер детали на чертеже:

54

Plug

Заводской номер: 1225144 Количество на модель: 1
1225144
1
58

Номер детали на чертеже:

58

Hexagon head screw

Заводской номер: 4-3002510030 Количество на модель: 4
4-3002510030
4
59

Номер детали на чертеже:

59

Hexagon head screw

Заводской номер: 4-3002510025 Количество на модель: 2
4-3002510025
2
60

Номер детали на чертеже:

60

Hexagon head screw

Заводской номер: 4-3002510020 Количество на модель: 2
4-3002510020
2
61

Номер детали на чертеже:

61

БОЛТ

Заводской номер: 4-3114308035 Количество на модель: 4
4-3114308035
4
62

Номер детали на чертеже:

62

Hexagon head screw

Заводской номер: 4-3002508016 Количество на модель: 2
4-3002508016
2
63

Номер детали на чертеже:

63

Hexagon head screw

Заводской номер: 4-3001506070 Количество на модель: 1
4-3001506070
1
64

Номер детали на чертеже:

64

Hexagon head screw

Заводской номер: 4-3002506016 Количество на модель: 8
4-3002506016
8
66

Номер детали на чертеже:

66

Hexagon head screw

Заводской номер: 4-3002510016 Количество на модель: 4
4-3002510016
4
67

Номер детали на чертеже:

67

Hexagon head screw

Заводской номер: 4-3002508018 Количество на модель: 8
4-3002508018
8
69

Номер детали на чертеже:

69

Hexagon nut

Заводской номер: 4-3048500100 Количество на модель: 12
4-3048500100
12
70

Номер детали на чертеже:

70

Hexagon nut

Заводской номер: 4-3048500080 Количество на модель: 4
4-3048500080
4
74

Номер детали на чертеже:

74

Washer

Заводской номер: 4-3170600100 Количество на модель: 18
4-3170600100
18
75

Номер детали на чертеже:

75

Washer

Заводской номер: 4-3170600080 Количество на модель: 4
4-3170600080
4
77

Номер детали на чертеже:

77

Washer

Заводской номер: 4-3172900066 Количество на модель: 8
4-3172900066
8
78

Номер детали на чертеже:

78

Washer

Заводской номер: 4-3172900090 Количество на модель: 2
4-3172900090
2
79

Номер детали на чертеже:

79

Spring washer

Заводской номер: 4-3900017080 Количество на модель: 10
4-3900017080
10
