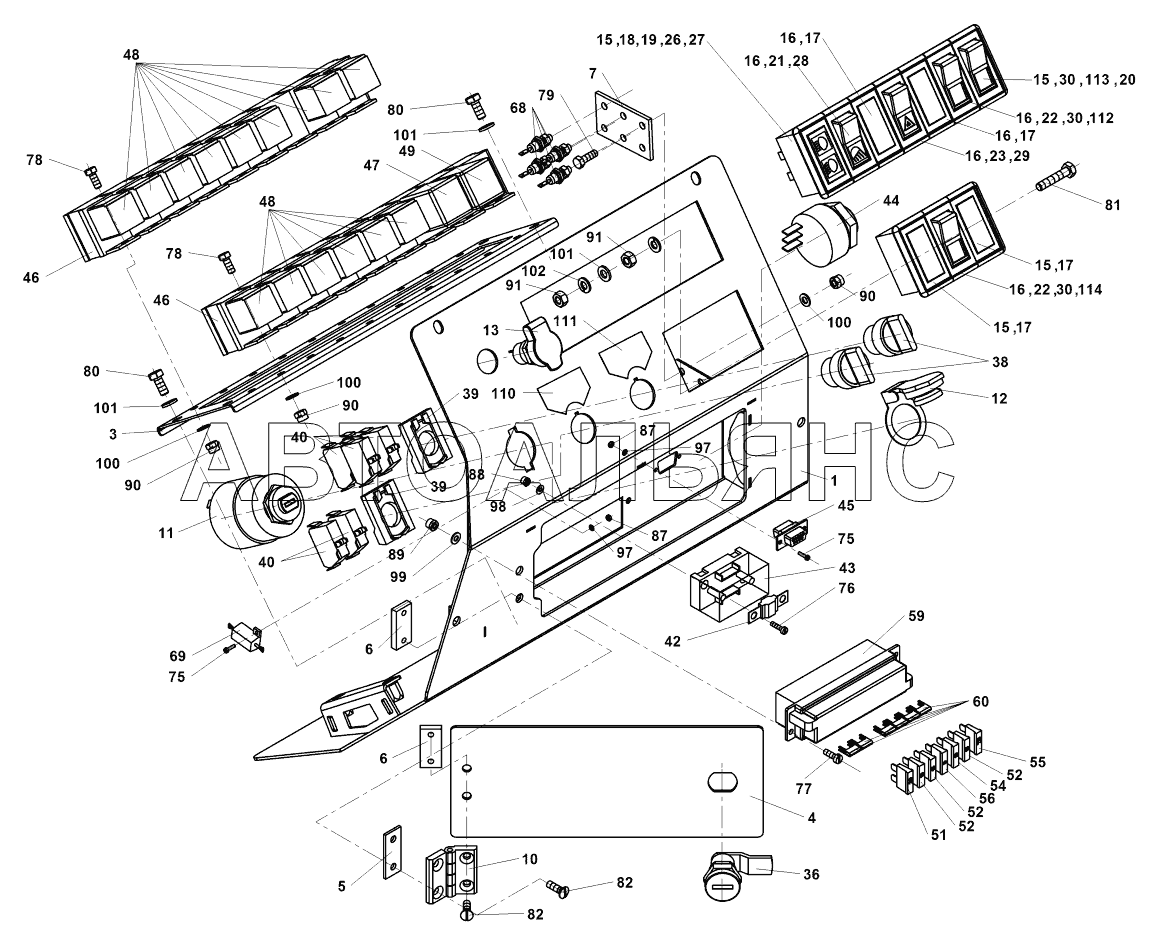

Instrument panel AV 70X. Каталог 2013г.

Instrument panel AV 70X Screed AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Plate

Заводской номер: 4-11101A Количество на модель: 1
4-11101A
1
1

Номер детали на чертеже:

1

Instrument panel

Заводской номер: 4-08222A Количество на модель: 1
4-08222A
1
3

Номер детали на чертеже:

3

Ramp

Заводской номер: 4-09132A Количество на модель: 1
4-09132A
1
4

Номер детали на чертеже:

4

Door

Заводской номер: 4-08225A Количество на модель: 1
4-08225A
1
5

Номер детали на чертеже:

5

Washer

Заводской номер: 4-09126A Количество на модель: 1
4-09126A
1
6

Номер детали на чертеже:

6

Plate

Заводской номер: 4-09127A Количество на модель: 2
4-09127A
2
7

Номер детали на чертеже:

7

Holder

Заводской номер: 4-441140 Количество на модель: 1
4-441140
1
10

Номер детали на чертеже:

10

Hinge

Заводской номер: 4-5358010501 Количество на модель: 1
4-5358010501
1
11

Номер детали на чертеже:

11

Ignition lock

Заводской номер: 4-5358010407 Количество на модель: 1
4-5358010407
1
12

Номер детали на чертеже:

12

Flap

Заводской номер: 4-5358010402 Количество на модель: 1
4-5358010402
1
13

Номер детали на чертеже:

13

Socket

Заводской номер: 4-5358010411 Количество на модель: 1
4-5358010411
1
15

Номер детали на чертеже:

15

T-piece

Заводской номер: 4-5358200091 Количество на модель: 4
4-5358200091
4
16

Номер детали на чертеже:

16

Intermediate piece

Заводской номер: 4-5358200092 Количество на модель: 6
4-5358200092
6
17

Номер детали на чертеже:

17

Cover

Заводской номер: 4-5358220040 Количество на модель: 4
4-5358220040
4
18

Номер детали на чертеже:

18

Indicator lamp

Заводской номер: 4-5358200093 Количество на модель: 1
4-5358200093
1
19

Номер детали на чертеже:

19

Spotlight

Заводской номер: 4-5358220071 Количество на модель: 2
4-5358220071
2
20

Номер детали на чертеже:

20

Switch

Заводской номер: 4-5358200096 Количество на модель: 1
4-5358200096
1
21

Номер детали на чертеже:

21

Switch

Заводской номер: 4-5358200089 Количество на модель: 1
4-5358200089
1
22

Номер детали на чертеже:

22

ВЫКЛЮЧАТЕЛЬ

Заводской номер: 4-5358220042 Количество на модель: 2
4-5358220042
2
23

Номер детали на чертеже:

23

Switch

Заводской номер: 4-5358210018 Количество на модель: 1
4-5358210018
1
26

Номер детали на чертеже:

26

Plate

Заводской номер: 4-5358220043 Количество на модель: 1
4-5358220043
1
27

Номер детали на чертеже:

27

Plate

Заводской номер: 4-5358210043 Количество на модель: 1
4-5358210043
1
28

Номер детали на чертеже:

28

Plate

Заводской номер: 4-5358220044 Количество на модель: 1
4-5358220044
1
29

Номер детали на чертеже:

29

Plate

Заводской номер: 4-5358210025 Количество на модель: 1
4-5358210025
1
30

Номер детали на чертеже:

30

Plate

Заводской номер: 4-5358210081 Количество на модель: 3
4-5358210081
3
36

Номер детали на чертеже:

36

Tongue lock

Заводской номер: 4-9500001016 Количество на модель: 1
4-9500001016
1
38

Номер детали на чертеже:

38

Head piece

Заводской номер: 4-5413070077 Количество на модель: 2
4-5413070077
2
39

Номер детали на чертеже:

39

Clutch

Заводской номер: 4-5413070113 Количество на модель: 2
4-5413070113
2
40

Номер детали на чертеже:

40

Contact

Заводской номер: 4-5413070122 Количество на модель: 6
4-5413070122
6
42

Номер детали на чертеже:

42

Fuse

Заводской номер: 4-5358170099 Количество на модель: 1
4-5358170099
1
43

Номер детали на чертеже:

43

Bushing

Заводской номер: 4-5358170101 Количество на модель: 1
4-5358170101
1
44

Номер детали на чертеже:

44

Signalling

Заводской номер: 4-9706000113 Количество на модель: 1
4-9706000113
1
45

Номер детали на чертеже:

45

Socket

Заводской номер: 4-5432020002 Количество на модель: 1
4-5432020002
1
46

Номер детали на чертеже:

46

Relay support

Заводской номер: 4-5358170081 Количество на модель: 18
4-5358170081
18
47

Номер детали на чертеже:

47

Circuit breaker

Заводской номер: 4-5358170078 Количество на модель: 1
4-5358170078
1
48

Номер детали на чертеже:

48

Relay

Заводской номер: 4-5358170079 Количество на модель: 14
4-5358170079
14
49

Номер детали на чертеже:

49

Relay

Заводской номер: 4-5422080029 Количество на модель: 1
4-5422080029
1
51

Номер детали на чертеже:

51

Fuse

Заводской номер: 4-5422060017 Количество на модель: 1
4-5422060017
1
52

Номер детали на чертеже:

52

Fuse

Заводской номер: 4-5422060013 Количество на модель: 3
4-5422060013
3
54

Номер детали на чертеже:

54

Fuse

Заводской номер: 4-5422060016 Количество на модель: 1
4-5422060016
1
55

Номер детали на чертеже:

55

Fuse

Заводской номер: 4-5422060012 Количество на модель: 1
4-5422060012
1
56

Номер детали на чертеже:

56

Fuse

Заводской номер: 4-5422060014 Количество на модель: 1
4-5422060014
1
59

Номер детали на чертеже:

59

Fusebox

Заводской номер: 4-9200010006 Количество на модель: 1
4-9200010006
1
60

Номер детали на чертеже:

60

Bridge

Заводской номер: 4-9200010005 Количество на модель: 6
4-9200010005
6
68

Номер детали на чертеже:

68

Diode

Заводской номер: 4-5432010008 Количество на модель: 4
4-5432010008
4
69

Номер детали на чертеже:

69

Resistance

Заводской номер: 4-5432010070 Количество на модель: 1
4-5432010070
1
75

Номер детали на чертеже:

75

Socket head cap screw

Заводской номер: 4-3113102008 Количество на модель: 4
4-3113102008
4
76

Номер детали на чертеже:

76

Socket head cap screw

Заводской номер: 4-3113103012 Количество на модель: 2
4-3113103012
2
77

Номер детали на чертеже:

77

Socket head cap screw

Заводской номер: 4-3113104012 Количество на модель: 2
4-3113104012
2
78

Номер детали на чертеже:

78

Hexagon head screw

Заводской номер: 4-3002505012 Количество на модель: 6
4-3002505012
6
79

Номер детали на чертеже:

79

Hexagon head screw

Заводской номер: 4-3002505016 Количество на модель: 2
4-3002505016
2
80

Номер детали на чертеже:

80

Hexagon head screw

Заводской номер: 4-3002506014 Количество на модель: 4
4-3002506014
4
81

Номер детали на чертеже:

81

Hexagon head screw

Заводской номер: 4-3002506030 Количество на модель: 1
4-3002506030
1
82

Номер детали на чертеже:

82

Oval head countersunk screw

Заводской номер: 4-3115505016 Количество на модель: 4
4-3115505016
4
87

Номер детали на чертеже:

87

Hexagon nut

Заводской номер: 4-3140100020 Количество на модель: 4
4-3140100020
4
88

Номер детали на чертеже:

88

Nut

Заводской номер: 4-3149200030 Количество на модель: 2
4-3149200030
2
89

Номер детали на чертеже:

89

Nut

Заводской номер: 4-3149200040 Количество на модель: 2
4-3149200040
2
90

Номер детали на чертеже:

90

Nut

Заводской номер: 4-3149200050 Количество на модель: 8
4-3149200050
8
91

Номер детали на чертеже:

91

Hexagon nut

Заводской номер: 4-3048500060 Количество на модель: 2
4-3048500060
2
97

Номер детали на чертеже:

97

Serrated lock washer

Заводской номер: 4-3174500022 Количество на модель: 4
4-3174500022
4
98

Номер детали на чертеже:

98

ШАЙБА

Заводской номер: 4-3170200032 Количество на модель: 2
4-3170200032
2
99

Номер детали на чертеже:

99

Washer

Заводской номер: 4-3170200043 Количество на модель: 2
4-3170200043
2
100

Номер детали на чертеже:

100

Washer

Заводской номер: 4-3170200053 Количество на модель: 8
4-3170200053
8
101

Номер детали на чертеже:

101

Washer

Заводской номер: 4-3170200064 Количество на модель: 5
4-3170200064
5
102

Номер детали на чертеже:

102

Spring washer

Заводской номер: 4-3900017060 Количество на модель: 2
4-3900017060
2
110

Номер детали на чертеже:

110

Symbol

Заводской номер: 4-6531013179 Количество на модель: 1
4-6531013179
1
111

Номер детали на чертеже:

111

Symbol

Заводской номер: 4-6531013262 Количество на модель: 1
4-6531013262
1
112

Номер детали на чертеже:

112

Symbol

Заводской номер: 4-6531013181 Количество на модель: 1
4-6531013181
1
113

Номер детали на чертеже:

113

Symbol

Заводской номер: 4-6531013180 Количество на модель: 1
4-6531013180
1
114

Номер детали на чертеже:

114

Symbol

Заводской номер: 4-6531013185 Количество на модель: 1
4-6531013185
1
Instrument panel AV 70X Screed AV 70X
