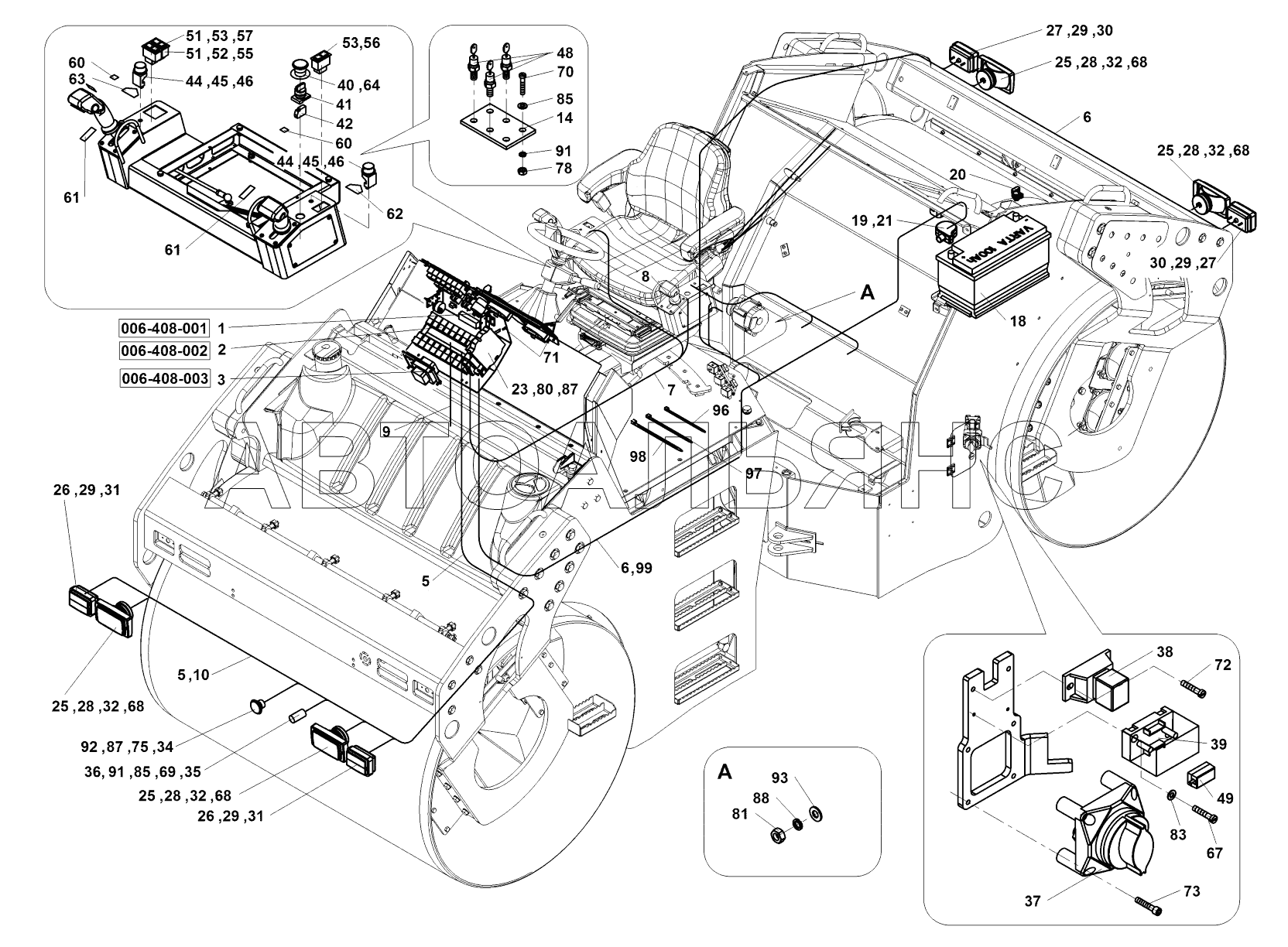

Electrical installation AV 70X. Каталог 2013г.

Electrical system AV 70X Instrument panel AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Electrical installation

Заводской номер: 4-107621 Количество на модель: 1
4-107621
1
1

Номер детали на чертеже:

1

Instrument panel

Заводской номер: 4-S17838 Количество на модель: 1
4-S17838
1
2

Номер детали на чертеже:

2

Instrument panel

Заводской номер: 4-S11101A Количество на модель: 1
4-S11101A
1
3

Номер детали на чертеже:

3

Screed

Заводской номер: 4-S09131A Количество на модель: 1
4-S09131A
1
5

Номер детали на чертеже:

5

Cable harness

Заводской номер: 4-211330 Количество на модель: 1
4-211330
1
6

Номер детали на чертеже:

6

Cable harness

Заводской номер: 4-211399 Количество на модель: 1
4-211399
1
7

Номер детали на чертеже:

7

Cable harness

Заводской номер: 4-211219 Количество на модель: 1
4-211219
1
8

Номер детали на чертеже:

8

Cable harness

Заводской номер: 4-211220 Количество на модель: 1
4-211220
1
9

Номер детали на чертеже:

9

Cable harness

Заводской номер: 4-211400 Количество на модель: 1
4-211400
1
10

Номер детали на чертеже:

10

Cable harness

Заводской номер: 4-211387 Количество на модель: 1
4-211387
1
14

Номер детали на чертеже:

14

Holder

Заводской номер: 4-441140 Количество на модель: 1
4-441140
1
18

Номер детали на чертеже:

18

Battery

Заводской номер: 4-5435060052 Количество на модель: 1
4-5435060052
1
19

Номер детали на чертеже:

19

Clamp

Заводской номер: 4-5435060046 Количество на модель: 1
4-5435060046
1
20

Номер детали на чертеже:

20

Clamp

Заводской номер: 4-5435060047 Количество на модель: 1
4-5435060047
1
21

Номер детали на чертеже:

21

Cover

Заводской номер: 4-5435060055 Количество на модель: 1
4-5435060055
1
23

Номер детали на чертеже:

23

Steering

Заводской номер: 4-9540000147 Количество на модель: 1
4-9540000147
1
25

Номер детали на чертеже:

25

Spotlight

Заводской номер: 4-5358170062 Количество на модель: 4
4-5358170062
4
26

Номер детали на чертеже:

26

Lamp

Заводской номер: 4-5358170108 Количество на модель: 2
4-5358170108
2
27

Номер детали на чертеже:

27

Lamp

Заводской номер: 4-5358170109 Количество на модель: 2
4-5358170109
2
28

Номер детали на чертеже:

28

Incandescent lamp

Заводской номер: 4-5433050025 Количество на модель: 4
4-5433050025
4
29

Номер детали на чертеже:

29

Incandescent lamp

Заводской номер: 4-5433060014 Количество на модель: 4
4-5433060014
4
30

Номер детали на чертеже:

30

Incandescent lamp

Заводской номер: 4-5433050012 Количество на модель: 2
4-5433050012
2
31

Номер детали на чертеже:

31

Incandescent lamp

Заводской номер: 4-5433050013 Количество на модель: 2
4-5433050013
2
32

Номер детали на чертеже:

32

Terminal block

Заводской номер: 4-5358220010 Количество на модель: 4
4-5358220010
4
34

Номер детали на чертеже:

34

Signal horn

Заводской номер: 4-5358170063 Количество на модель: 1
4-5358170063
1
35

Номер детали на чертеже:

35

Interference filter

Заводской номер: 1176827 Количество на модель: 1
1176827
1
36

Номер детали на чертеже:

36

Clip

Заводской номер: 1176824 Количество на модель: 2
1176824
2
37

Номер детали на чертеже:

37

Isolator

Заводской номер: 4-5358170091 Количество на модель: 1
4-5358170091
1
38

Номер детали на чертеже:

38

Fusebox

Заводской номер: 4-5422060024 Количество на модель: 1
4-5422060024
1
39

Номер детали на чертеже:

39

Bushing

Заводской номер: 4-5358170101 Количество на модель: 1
4-5358170101
1
40

Номер детали на чертеже:

40

ГОЛОВКА

Заводской номер: 4-5413070111 Количество на модель: 1
4-5413070111
1
41

Номер детали на чертеже:

41

Clutch

Заводской номер: 4-5413070113 Количество на модель: 1
4-5413070113
1
42

Номер детали на чертеже:

42

Auxiliary switch block

Заводской номер: 4-5413070121 Количество на модель: 1
4-5413070121
1
44

Номер детали на чертеже:

44

Potentiometer

Заводской номер: 4-5358020006 Количество на модель: 2
4-5358020006
2
45

Номер детали на чертеже:

45

Knob

Заводской номер: 4-5480030026 Количество на модель: 2
4-5480030026
2
46

Номер детали на чертеже:

46

Nut

Заводской номер: 4-3140375100 Количество на модель: 2
4-3140375100
2
48

Номер детали на чертеже:

48

Diode

Заводской номер: 4-5432010008 Количество на модель: 4
4-5432010008
4
49

Номер детали на чертеже:

49

Fuse

Заводской номер: 4-5358170110 Количество на модель: 1
4-5358170110
1
51

Номер детали на чертеже:

51

T-piece

Заводской номер: 4-5358200091 Количество на модель: 2
4-5358200091
2
52

Номер детали на чертеже:

52

Switch

Заводской номер: 4-5358200084 Количество на модель: 1
4-5358200084
1
53

Номер детали на чертеже:

53

Switch

Заводской номер: 4-5358200097 Количество на модель: 2
4-5358200097
2
55

Номер детали на чертеже:

55

Plate

Заводской номер: 4-6531013426 Количество на модель: 1
4-6531013426
1
56

Номер детали на чертеже:

56

Plate

Заводской номер: 4-6531013424 Количество на модель: 1
4-6531013424
1
57

Номер детали на чертеже:

57

Plate

Заводской номер: 4-6531013425 Количество на модель: 1
4-6531013425
1
60

Номер детали на чертеже:

60

Symbol

Заводской номер: 4-6531012703 Количество на модель: 2
4-6531012703
2
61

Номер детали на чертеже:

61

Symbol

Заводской номер: 4-6531013317 Количество на модель: 1
4-6531013317
1
62

Номер детали на чертеже:

62

Symbol

Заводской номер: 4-6531013187 Количество на модель: 1
4-6531013187
1
63

Номер детали на чертеже:

63

Symbol

Заводской номер: 4-6531013188 Количество на модель: 1
4-6531013188
1
64

Номер детали на чертеже:

64

Symbol

Заводской номер: 4-6531012582 Количество на модель: 1
4-6531012582
1
67

Номер детали на чертеже:

67

Socket head cap screw

Заводской номер: 4-3113103012 Количество на модель: 2
4-3113103012
2
68

Номер детали на чертеже:

68

Socket head cap screw

Заводской номер: 4-3113104035 Количество на модель: 8
4-3113104035
8
69

Номер детали на чертеже:

69

Hexagon head screw

Заводской номер: 4-3002505012 Количество на модель: 2
4-3002505012
2
70

Номер детали на чертеже:

70

Socket head cap screw

Заводской номер: 4-3113105012 Количество на модель: 2
4-3113105012
2
71

Номер детали на чертеже:

71

Oval head screw

Заводской номер: 4-3738005016 Количество на модель: 11
4-3738005016
11
72

Номер детали на чертеже:

72

Socket head cap screw

Заводской номер: 4-3113105016 Количество на модель: 2
4-3113105016
2
73

Номер детали на чертеже:

73

Socket head cap screw

Заводской номер: 4-3114305035 Количество на модель: 4
4-3114305035
4
75

Номер детали на чертеже:

75

Hexagon head screw

Заводской номер: 4-3002508016 Количество на модель: 1
4-3002508016
1
78

Номер детали на чертеже:

78

Hexagon nut

Заводской номер: 4-3048500050 Количество на модель: 2
4-3048500050
2
80

Номер детали на чертеже:

80

Nut

Заводской номер: 4-3149200080 Количество на модель: 2
4-3149200080
2
81

Номер детали на чертеже:

81

Hexagon nut

Заводской номер: 4-3048500100 Количество на модель: 2
4-3048500100
2
83

Номер детали на чертеже:

83

ШАЙБА

Заводской номер: 4-3170200032 Количество на модель: 2
4-3170200032
2
85

Номер детали на чертеже:

85

Washer

Заводской номер: 4-3170200053 Количество на модель: 4
4-3170200053
4
87

Номер детали на чертеже:

87

Washer

Заводской номер: 4-3170200084 Количество на модель: 3
4-3170200084
3
88

Номер детали на чертеже:

88

Washer

Заводской номер: 4-3170200105 Количество на модель: 2
4-3170200105
2
91

Номер детали на чертеже:

91

Lock washer

Заводской номер: 4-3174000051 Количество на модель: 4
4-3174000051
4
92

Номер детали на чертеже:

92

Lock washer

Заводской номер: 4-3174000082 Количество на модель: 1
4-3174000082
1
93

Номер детали на чертеже:

93

Lock washer

Заводской номер: 4-3174000102 Количество на модель: 2
4-3174000102
2
96

Номер детали на чертеже:

96

Staple strip

Заводской номер: 4-6150051018 Количество на модель: 30
4-6150051018
30
97

Номер детали на чертеже:

97

Staple strip

Заводской номер: 4-6150051016 Количество на модель: 30
4-6150051016
30
98

Номер детали на чертеже:

98

Staple strip

Заводской номер: 4-6150051017 Количество на модель: 15
4-6150051017
15
99

Номер детали на чертеже:

99

Insulating tape

Заводской номер: 4-5422240001 Количество на модель: 2
4-5422240001
2
Electrical system AV 70X Instrument panel AV 70X
