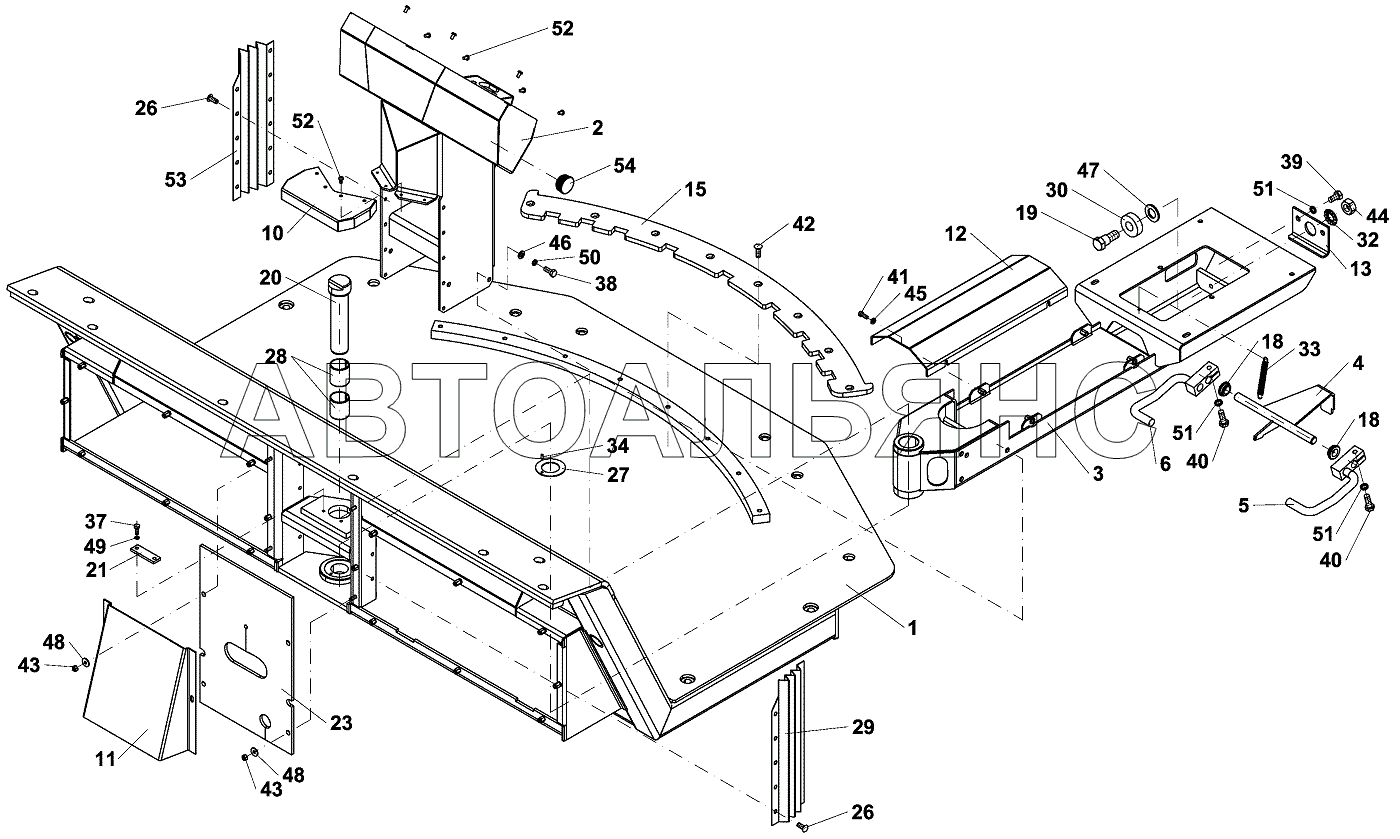

ПЛАТФОРМА AV 110 X. Каталог 2007г.

ВСАСЫВАНИЕ И ВЫХЛОП AV 110 X КАБИНА КОМПЛЕКТНАЯ AV 110 X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

ПЛАТФОРМА

Заводской номер: ND125990 Количество на модель: 1
ND125990
1
1

Номер детали на чертеже:

1

РАМА

Заводской номер: ND125987 Количество на модель: 1
ND125987
1
2

Номер детали на чертеже:

2

КОЛОНКА

Заводской номер: ND125994 Количество на модель: 1
ND125994
1
3

Номер детали на чертеже:

3

КОНСОЛЬ

Заводской номер: ND125988 Количество на модель: 1
ND125988
1
4

Номер детали на чертеже:

4

АРРЕТИРОВАНИЕ

Заводской номер: ND125996 Количество на модель: 1
ND125996
1
5

Номер детали на чертеже:

5

ПЕДАЛЬ ЛЕВАЯ

Заводской номер: ND125997 Количество на модель: 1
ND125997
1
6

Номер детали на чертеже:

6

ПРАВАЯ ПЕДАЛЬ

Заводской номер: ND125998 Количество на модель: 1
ND125998
1
10

Номер детали на чертеже:

10

КОЖУХ

Заводской номер: ND125999 Количество на модель: 1
ND125999
1
11

Номер детали на чертеже:

11

КОЖУХ

Заводской номер: ND126052 Количество на модель: 1
ND126052
1
12

Номер детали на чертеже:

12

ЛИСТ КРОЮЩИЙ

Заводской номер: ND126007 Количество на модель: 1
ND126007
1
13

Номер детали на чертеже:

13

ПРЕДОХРАНИТЕЛЬ

Заводской номер: ND125989 Количество на модель: 1
ND125989
1
15

Номер детали на чертеже:

15

ДОРОГА

Заводской номер: ND125991 Количество на модель: 1
ND125991
1
18

Номер детали на чертеже:

18

ВСТАВКА

Заводской номер: ND126001 Количество на модель: 2
ND126001
2
19

Номер детали на чертеже:

19

ВАЛ

Заводской номер: ND126008 Количество на модель: 1
ND126008
1
20

Номер детали на чертеже:

20

ЦАПФА

Заводской номер: ND125992 Количество на модель: 1
ND125992
1
21

Номер детали на чертеже:

21

НАКЛАДКА

Заводской номер: ND126009 Количество на модель: 1
ND126009
1
23

Номер детали на чертеже:

23

РЕЗИНА

Заводской номер: ND126053 Количество на модель: 1
ND126053
1
26

Номер детали на чертеже:

26

СКОБА

Заводской номер: ND078508 Количество на модель: 22
ND078508
22
27

Номер детали на чертеже:

27

КОЛЬЦО АКСИАЛЬНОЕ

Заводской номер: ND120030 Количество на модель: 1
ND120030
1
28

Номер детали на чертеже:

28

ВТУЛКА

Заводской номер: ND035972 Количество на модель: 2
ND035972
2
29

Номер детали на чертеже:

29

МАНЖЕТА

Заводской номер: ND129844 Количество на модель: 1
ND129844
1
30

Номер детали на чертеже:

30

ПОДШИПНИК

Заводской номер: ND069179 Количество на модель: 1
ND069179
1
32

Номер детали на чертеже:

32

ШАЙБА

Заводской номер: ND035943 Количество на модель: 1
ND035943
1
33

Номер детали на чертеже:

33

ПРУЖИНА

Заводской номер: ND037298 Количество на модель: 1
ND037298
1
34

Номер детали на чертеже:

34

ШТИФТ ЦИЛИНДРИЧ.

Заводской номер: ND032880 Количество на модель: 1
ND032880
1
37

Номер детали на чертеже:

37

БОЛТ

Заводской номер: ND021288 Количество на модель: 2
ND021288
2
38

Номер детали на чертеже:

38

БОЛТ

Заводской номер: ND021294 Количество на модель: 4
ND021294
4
39

Номер детали на чертеже:

39

БОЛТ

Заводской номер: ND021301 Количество на модель: 2
ND021301
2
40

Номер детали на чертеже:

40

БОЛТ

Заводской номер: ND021303 Количество на модель: 2
ND021303
2
41

Номер детали на чертеже:

41

БОЛТ

Заводской номер: ND024135 Количество на модель: 4
ND024135
4
42

Номер детали на чертеже:

42

БОЛТ С ПОТЯЖ. ГОЛ.

Заводской номер: ND024391 Количество на модель: 8
ND024391
8
43

Номер детали на чертеже:

43

ГАЙКА

Заводской номер: ND021847 Количество на модель: 4
ND021847
4
44

Номер детали на чертеже:

44

ГАЙКА

Заводской номер: ND021851 Количество на модель: 1
ND021851
1
45

Номер детали на чертеже:

45

ШАЙБА

Заводской номер: ND029248 Количество на модель: 4
ND029248
4
46

Номер детали на чертеже:

46

ШАЙБА

Заводской номер: ND029249 Количество на модель: 4
ND029249
4
47

Номер детали на чертеже:

47

ШАЙБА

Заводской номер: ND029255 Количество на модель: 1
ND029255
1
48

Номер детали на чертеже:

48

ШАЙБА

Заводской номер: ND029282 Количество на модель: 4
ND029282
4
49

Номер детали на чертеже:

49

ПРУЖИННАЯ ШАЙБА

Заводской номер: ND029309 Количество на модель: 2
ND029309
2
50

Номер детали на чертеже:

50

ПРУЖИННАЯ ШАЙБА

Заводской номер: ND029310 Количество на модель: 4
ND029310
4
51

Номер детали на чертеже:

51

ПРУЖИННАЯ ШАЙБА

Заводской номер: ND029311 Количество на модель: 4
ND029311
4
52

Номер детали на чертеже:

52

БОЛТ

Заводской номер: ND124536 Количество на модель: 11
ND124536
11
53

Номер детали на чертеже:

53

МАНЖЕТА

Заводской номер: ND129845 Количество на модель: 1
ND129845
1
54

Номер детали на чертеже:

54

ПРОБКА

Заводской номер: ND118631 Количество на модель: 1
ND118631
1
