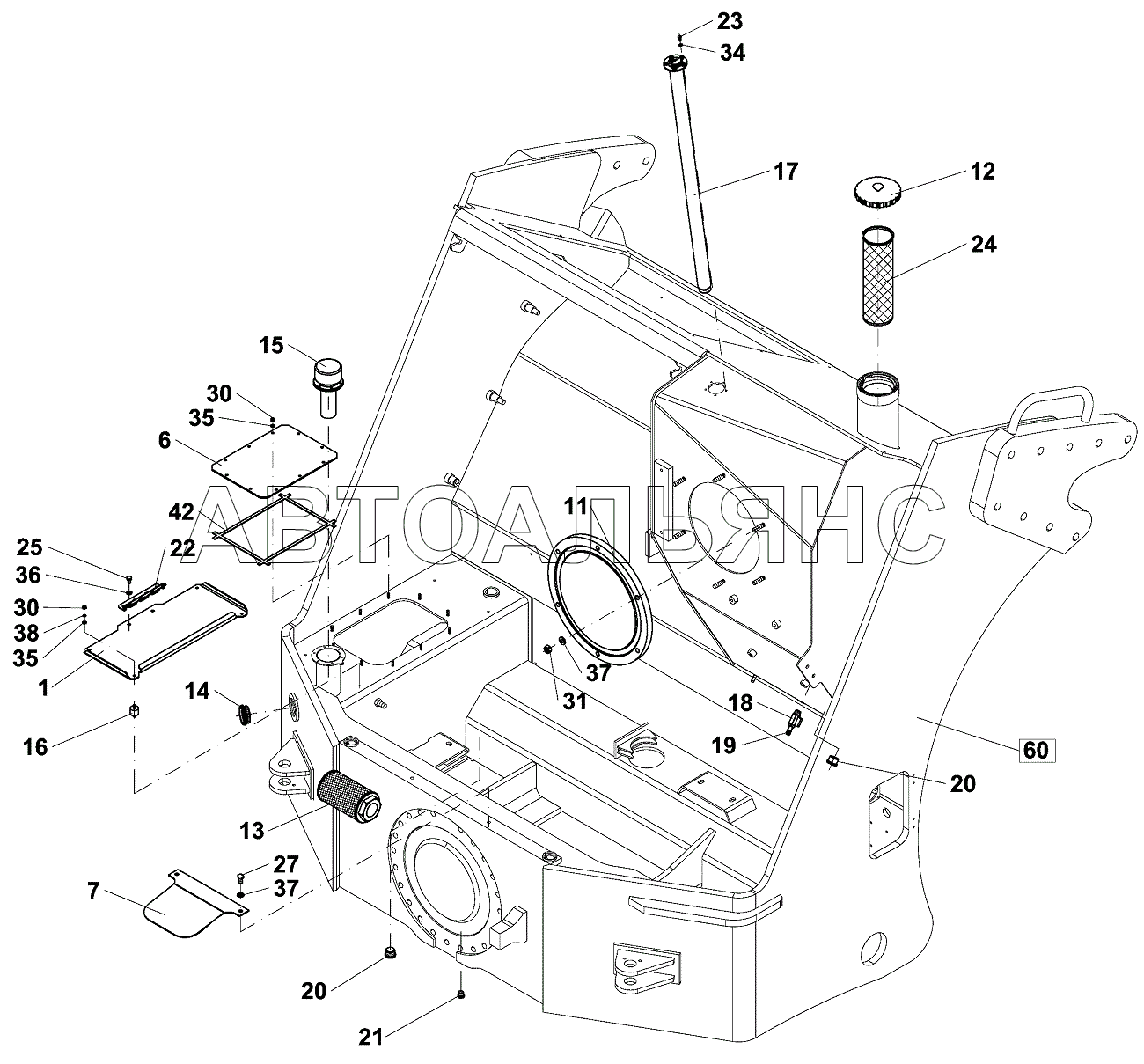

ОБОРУДОВАНИЕ РАМЫ AV 110 X. Каталог 2007г.

ПОВОРТНОЕ УСТРОЙСТВО AV 110 X ВОДНЫЙ БАК AV 110 X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

ОБОРУДОВАНИЕ РАМА

Заводской номер: ND125944 Количество на модель: 1
ND125944
1
1

Номер детали на чертеже:

1

ЛИСТ

Заводской номер: ND125945 Количество на модель: 1
ND125945
1
6

Номер детали на чертеже:

6

ЛИСТ

Заводской номер: ND125946 Количество на модель: 1
ND125946
1
7

Номер детали на чертеже:

7

ЛИСТ

Заводской номер: ND126044 Количество на модель: 1
ND126044
1
11

Номер детали на чертеже:

11

КРЫШКА

Заводской номер: ND123494 Количество на модель: 1
ND123494
1
12

Номер детали на чертеже:

12

ПРОБКА

Заводской номер: ND090769 Количество на модель: 1
ND090769
1
13

Номер детали на чертеже:

13

ВСАЦЫВАЮЩАЯ КОРОБКА

Заводской номер: ND067790 Количество на модель: 1
ND067790
1
14

Номер детали на чертеже:

14

МАСЛОУКАЗАТЕЛЬ

Заводской номер: ND070150 Количество на модель: 1
ND070150
1
15

Номер детали на чертеже:

15

ЗАПРАВОЧ ОТВЕРСТИЕ

Заводской номер: ND065471 Количество на модель: 1
ND065471
1
16

Номер детали на чертеже:

16

РЕЗИНОМЕТАЛЛ

Заводской номер: ND079082 Количество на модель: 4
ND079082
4
17

Номер детали на чертеже:

17

ПОПЛАВОК

Заводской номер: ND123490 Количество на модель: 1
ND123490
1
18

Номер детали на чертеже:

18

ШАРОВОЙ ЗАТВОР

Заводской номер: ND091289 Количество на модель: 1
ND091289
1
19

Номер детали на чертеже:

19

МУФТА

Заводской номер: ND054497 Количество на модель: 1
ND054497
1
20

Номер детали на чертеже:

20

ПРОБКА

Заводской номер: ND062411 Количество на модель: 2
ND062411
2
21

Номер детали на чертеже:

21

ПРОБКА

Заводской номер: ND062421 Количество на модель: 1
ND062421
1
22

Номер детали на чертеже:

22

ДЕРЖАТЕЛЬ АКУМУЛ.

Заводской номер: ND111876 Количество на модель: 1
ND111876
1
23

Номер детали на чертеже:

23

БОЛТ

Заводской номер: ND110230 Количество на модель: 5
ND110230
5
24

Номер детали на чертеже:

24

СИТО

Заводской номер: ND090802 Количество на модель: 1
ND090802
1
25

Номер детали на чертеже:

25

БОЛТ

Заводской номер: ND092867 Количество на модель: 2
ND092867
2
27

Номер детали на чертеже:

27

БОЛТ

Заводской номер: ND021301 Количество на модель: 2
ND021301
2
30

Номер детали на чертеже:

30

ГАЙКА

Заводской номер: ND021847 Количество на модель: 14
ND021847
14
31

Номер детали на чертеже:

31

ГАЙКА

Заводской номер: ND021849 Количество на модель: 6
ND021849
6
34

Номер детали на чертеже:

34

ШАЙБА

Заводской номер: ND029247 Количество на модель: 5
ND029247
5
35

Номер детали на чертеже:

35

ШАЙБА

Заводской номер: ND029248 Количество на модель: 14
ND029248
14
36

Номер детали на чертеже:

36

ШАЙБА

Заводской номер: ND029249 Количество на модель: 2
ND029249
2
37

Номер детали на чертеже:

37

ШАЙБА

Заводской номер: ND029250 Количество на модель: 8
ND029250
8
38

Номер детали на чертеже:

38

ПРУЖИННАЯ ШАЙБА

Заводской номер: ND029309 Количество на модель: 4
ND029309
4
42

Номер детали на чертеже:

42

ЛЕНТА УПЛОТНИТЕЛЬН.

Заводской номер: ND126080 Количество на модель: 1
ND126080
1
