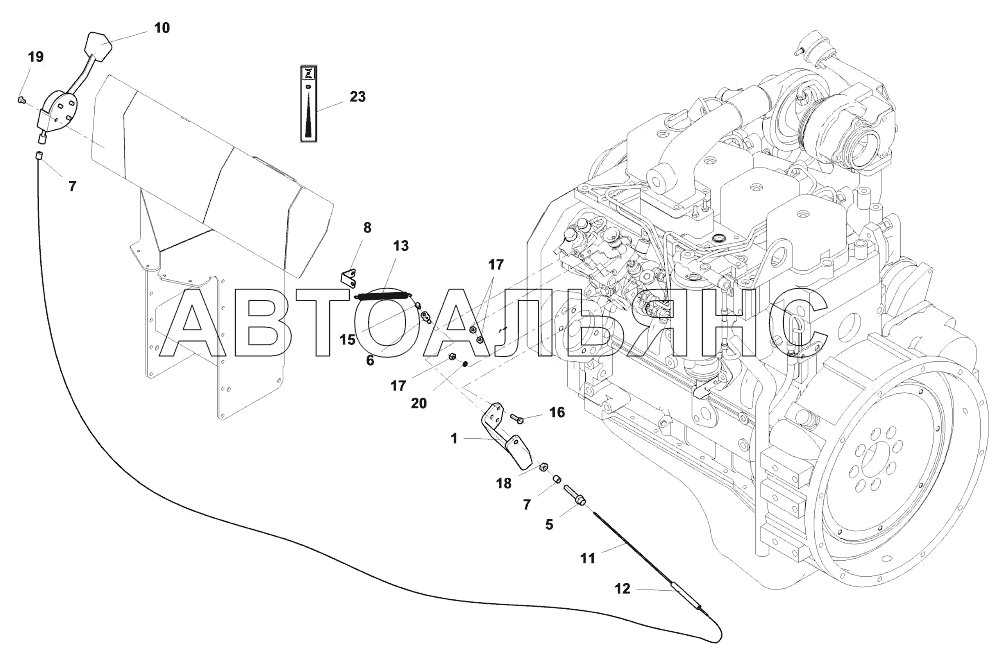

Engine controls AV110X. Каталог 2014г.

Intake and exhaust pipe AV110X AV 110 X Drive AV110X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Control

Заводской номер: 4-06071А Количество на модель: 1
4-06071А
1
1

Номер детали на чертеже:

1

Holder

Заводской номер: 4-323439 Количество на модель: 1
4-323439
1
5

Номер детали на чертеже:

5

Tension screw

Заводской номер: 4-435095 Количество на модель: 1
4-435095
1
6

Номер детали на чертеже:

6

Screw

Заводской номер: 4-435106 Количество на модель: 1
4-435106
1
7

Номер детали на чертеже:

7

End fitting

Заводской номер: 4-438736 Количество на модель: 2
4-438736
2
8

Номер детали на чертеже:

8

Spring holder

Заводской номер: 4-14234 Количество на модель: 1
4-14234
1
10

Номер детали на чертеже:

10

Gas lever

Заводской номер: 4-9500000318 Количество на модель: 1
4-9500000318
1
11

Номер детали на чертеже:

11

Wire cable

Заводской номер: 4-3431145125 Количество на модель: 1
4-3431145125
1
12

Номер детали на чертеже:

12

Hose

Заводской номер: 4-5358010098 Количество на модель: 1
4-5358010098
1
13

Номер детали на чертеже:

13

Tension spring

Заводской номер: 4-4100020039 Количество на модель: 1
4-4100020039
1
15

Номер детали на чертеже:

15

Hexagon head screw

Заводской номер: 4-3002505008 Количество на модель: 1
4-3002505008
1
16

Номер детали на чертеже:

16

Hexagon head screw

Заводской номер: 4-3002506020 Количество на модель: 3
4-3002506020
3
17

Номер детали на чертеже:

17

Hexagon nut

Заводской номер: 4-3048500060 Количество на модель: 5
4-3048500060
5
18

Номер детали на чертеже:

18

Hexagon nut

Заводской номер: 4-3048500080 Количество на модель: 1
4-3048500080
1
19

Номер детали на чертеже:

19

Countersunk screw

Заводской номер: 4-3115106010 Количество на модель: 4
4-3115106010
4
20

Номер детали на чертеже:

20

Lock washer

Заводской номер: 4-3174000061 Количество на модель: 3
4-3174000061
3
23

Номер детали на чертеже:

23

Symbol

Заводской номер: 4-6531012406 Количество на модель: 1
4-6531012406
1
