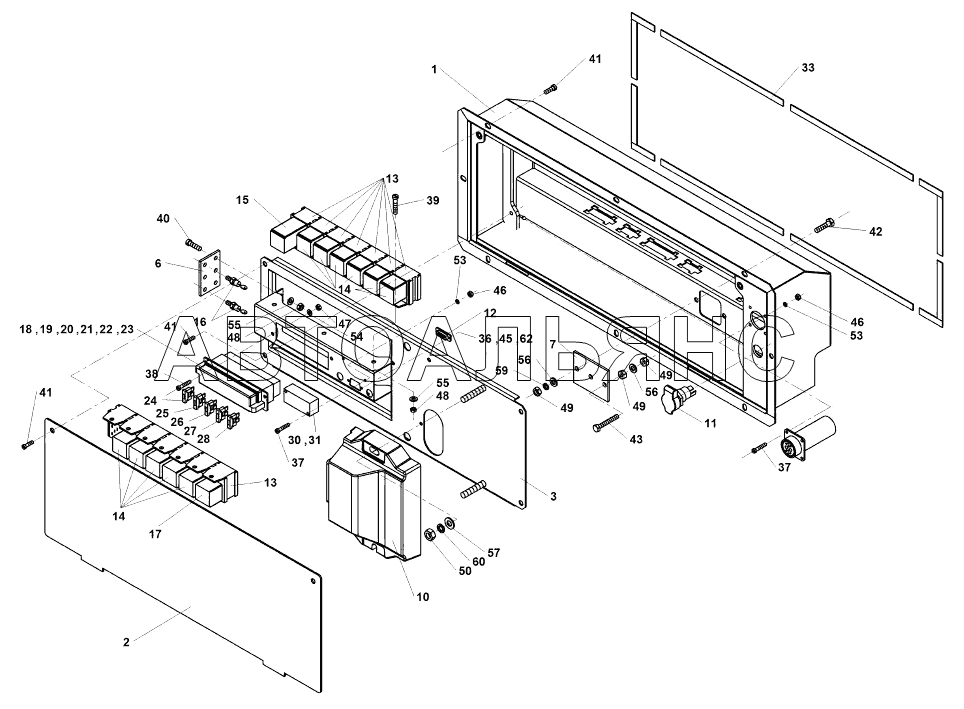

Switch cabinet AV110X. Каталог 2014г.

Instrument panel AV110X Cab wiring AV110X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Contact

Заводской номер: 4-210839 Количество на модель: 1
4-210839
1
1

Номер детали на чертеже:

1

Housing

Заводской номер: 4-10052А Количество на модель: 1
4-10052А
1
2

Номер детали на чертеже:

2

Cover

Заводской номер: 4-04647А Количество на модель: 1
4-04647А
1
3

Номер детали на чертеже:

3

Panel

Заводской номер: 4-04670А Количество на модель: 1
4-04670А
1
6

Номер детали на чертеже:

6

Holder

Заводской номер: 4-441140 Количество на модель: 1
4-441140
1
7

Номер детали на чертеже:

7

Plate

Заводской номер: 4-04130A Количество на модель: 1
4-04130A
1
10

Номер детали на чертеже:

10

Steering

Заводской номер: 4-9540000147 Количество на модель: 1
4-9540000147
1
11

Номер детали на чертеже:

11

Socket

Заводской номер: 4-5358010411 Количество на модель: 1
4-5358010411
1
12

Номер детали на чертеже:

12

Socket

Заводской номер: 4-5432020002 Количество на модель: 1
4-5432020002
1
13

Номер детали на чертеже:

13

Relay support

Заводской номер: 4-5358170081 Количество на модель: 14
4-5358170081
14
14

Номер детали на чертеже:

14

Relay

Заводской номер: 4-5358170079 Количество на модель: 12
4-5358170079
12
15

Номер детали на чертеже:

15

Circuit breaker

Заводской номер: 4-5358170078 Количество на модель: 1
4-5358170078
1
16

Номер детали на чертеже:

16

Diode

Заводской номер: 4-5432010008 Количество на модель: 2
4-5432010008
2
17

Номер детали на чертеже:

17

Relay

Заводской номер: 4-5422080029 Количество на модель: 1
4-5422080029
1
18

Номер детали на чертеже:

18

Fusebox

Заводской номер: 4-9200010006 Количество на модель: 1
4-9200010006
1
19

Номер детали на чертеже:

19

Bridge

Заводской номер: 4-9200010005 Количество на модель: 5
4-9200010005
5
20

Номер детали на чертеже:

20

Bunch plug

Заводской номер: 4-9200010004 Количество на модель: 1
4-9200010004
1
21

Номер детали на чертеже:

21

Bunch plug

Заводской номер: 4-9200010003 Количество на модель: 1
4-9200010003
1
22

Номер детали на чертеже:

22

Bunch plug

Заводской номер: 4-9200010002 Количество на модель: 1
4-9200010002
1
23

Номер детали на чертеже:

23

Bunch plug

Заводской номер: 4-9200010001 Количество на модель: 1
4-9200010001
1
24

Номер детали на чертеже:

24

Fuse

Заводской номер: 4-5422060014 Количество на модель: 1
4-5422060014
1
25

Номер детали на чертеже:

25

Fuse

Заводской номер: 4-5422060012 Количество на модель: 1
4-5422060012
1
26

Номер детали на чертеже:

26

Fuse

Заводской номер: 4-5422060016 Количество на модель: 1
4-5422060016
1
27

Номер детали на чертеже:

27

Fuse

Заводской номер: 4-5422060013 Количество на модель: 3
4-5422060013
3
28

Номер детали на чертеже:

28

Fuse

Заводской номер: 4-5422060017 Количество на модель: 1
4-5422060017
1
30

Номер детали на чертеже:

30

Bushing

Заводской номер: 4-5358170101 Количество на модель: 1
4-5358170101
1
31

Номер детали на чертеже:

31

Fuse

Заводской номер: 4-5358170099 Количество на модель: 1
4-5358170099
1
33

Номер детали на чертеже:

33

Adhesive tape

Заводской номер: 4-6120070106 Количество на модель: 3
4-6120070106
3
36

Номер детали на чертеже:

36

Socket head cap screw

Заводской номер: 4-3113102008 Количество на модель: 2
4-3113102008
2
37

Номер детали на чертеже:

37

Socket head cap screw

Заводской номер: 4-3113103012 Количество на модель: 6
4-3113103012
6
38

Номер детали на чертеже:

38

Socket head cap screw

Заводской номер: 4-3113104012 Количество на модель: 2
4-3113104012
2
39

Номер детали на чертеже:

39

Socket head cap screw

Заводской номер: 4-3113105010 Количество на модель: 6
4-3113105010
6
40

Номер детали на чертеже:

40

Socket head cap screw

Заводской номер: 4-3113105012 Количество на модель: 2
4-3113105012
2
41

Номер детали на чертеже:

41

Oval head screw

Заводской номер: 4-3798506008 Количество на модель: 14
4-3798506008
14
42

Номер детали на чертеже:

42

Hexagon head screw

Заводской номер: 4-3002506014 Количество на модель: 1
4-3002506014
1
43

Номер детали на чертеже:

43

Hexagon head screw

Заводской номер: 4-3002506030 Количество на модель: 2
4-3002506030
2
45

Номер детали на чертеже:

45

Hexagon nut

Заводской номер: 4-3140100020 Количество на модель: 2
4-3140100020
2
46

Номер детали на чертеже:

46

Nut

Заводской номер: 4-3149200030 Количество на модель: 6
4-3149200030
6
47

Номер детали на чертеже:

47

Nut

Заводской номер: 4-3149200040 Количество на модель: 2
4-3149200040
2
48

Номер детали на чертеже:

48

Nut

Заводской номер: 4-3149200050 Количество на модель: 8
4-3149200050
8
49

Номер детали на чертеже:

49

Hexagon nut

Заводской номер: 4-3048500060 Количество на модель: 5
4-3048500060
5
50

Номер детали на чертеже:

50

Hexagon nut

Заводской номер: 4-3048500080 Количество на модель: 2
4-3048500080
2
53

Номер детали на чертеже:

53

ШАЙБА

Заводской номер: 4-3170200032 Количество на модель: 6
4-3170200032
6
54

Номер детали на чертеже:

54

Washer

Заводской номер: 4-3170200043 Количество на модель: 2
4-3170200043
2
55

Номер детали на чертеже:

55

Washer

Заводской номер: 4-3170200053 Количество на модель: 8
4-3170200053
8
56

Номер детали на чертеже:

56

Washer

Заводской номер: 4-3170200064 Количество на модель: 5
4-3170200064
5
57

Номер детали на чертеже:

57

Washer

Заводской номер: 4-3170200084 Количество на модель: 2
4-3170200084
2
59

Номер детали на чертеже:

59

Lock washer

Заводской номер: 4-3174000061 Количество на модель: 1
4-3174000061
1
60

Номер детали на чертеже:

60

Lock washer

Заводской номер: 4-3174000082 Количество на модель: 2
4-3174000082
2
62

Номер детали на чертеже:

62

Serrated lock washer

Заводской номер: 4-3174500022 Количество на модель: 2
4-3174500022
2
66

Номер детали на чертеже:

66

Staple strip

Заводской номер: 4-6150051018 Количество на модель: 20
4-6150051018
20
67

Номер детали на чертеже:

67

Staple strip

Заводской номер: 4-6150051016 Количество на модель: 10
4-6150051016
10
