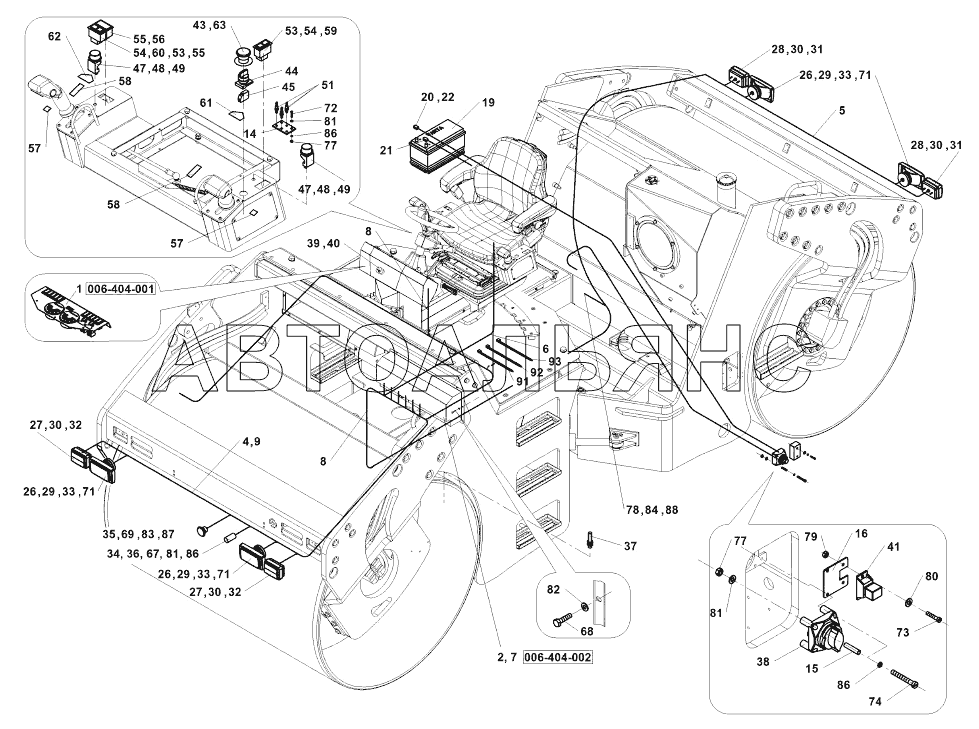

Electrical installation AV110X. Каталог 2014г.

AV 110 X Electrical installation AV110X Instrument panel AV110X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Electrical installation

Заводской номер: 4-107209 Количество на модель: 1
4-107209
1
1

Номер детали на чертеже:

1

Instrument panel

Заводской номер: 4-S211694 Количество на модель: 1
4-S211694
1
2

Номер детали на чертеже:

2

Switch cabinet

Заводской номер: 4-S210839 Количество на модель: 1
4-S210839
1
4

Номер детали на чертеже:

4

Cable harness

Заводской номер: 4-211348 Количество на модель: 1
4-211348
1
5

Номер детали на чертеже:

5

Cable harness

Заводской номер: 4-211342 Количество на модель: 1
4-211342
1
6

Номер детали на чертеже:

6

Cable harness

Заводской номер: 4-211233 Количество на модель: 1
4-211233
1
7

Номер детали на чертеже:

7

Cable harness

Заводской номер: 4-211349 Количество на модель: 1
4-211349
1
8

Номер детали на чертеже:

8

Cable harness

Заводской номер: 4-211350 Количество на модель: 1
4-211350
1
9

Номер детали на чертеже:

9

Cable harness

Заводской номер: 4-211351 Количество на модель: 1
4-211351
1
14

Номер детали на чертеже:

14

Holder

Заводской номер: 4-441140 Количество на модель: 1
4-441140
1
15

Номер детали на чертеже:

15

Pipe

Заводской номер: 4-04152А Количество на модель: 4
4-04152А
4
16

Номер детали на чертеже:

16

Holder

Заводской номер: 4-09940А Количество на модель: 1
4-09940А
1
19

Номер детали на чертеже:

19

Battery

Заводской номер: 4-5435060058 Количество на модель: 1
4-5435060058
1
20

Номер детали на чертеже:

20

Clamp

Заводской номер: 4-5435060046 Количество на модель: 1
4-5435060046
1
21

Номер детали на чертеже:

21

Clamp

Заводской номер: 4-5435060047 Количество на модель: 1
4-5435060047
1
22

Номер детали на чертеже:

22

Cover

Заводской номер: 4-5435060055 Количество на модель: 1
4-5435060055
1
26

Номер детали на чертеже:

26

Spotlight

Заводской номер: 4-5358170062 Количество на модель: 4
4-5358170062
4
27

Номер детали на чертеже:

27

Lamp

Заводской номер: 4-5358170108 Количество на модель: 2
4-5358170108
2
28

Номер детали на чертеже:

28

Lamp

Заводской номер: 4-5358170109 Количество на модель: 2
4-5358170109
2
29

Номер детали на чертеже:

29

Incandescent lamp

Заводской номер: 4-5433050025 Количество на модель: 4
4-5433050025
4
30

Номер детали на чертеже:

30

Incandescent lamp

Заводской номер: 4-5433060014 Количество на модель: 4
4-5433060014
4
31

Номер детали на чертеже:

31

Incandescent lamp

Заводской номер: 4-5433050012 Количество на модель: 2
4-5433050012
2
32

Номер детали на чертеже:

32

Incandescent lamp

Заводской номер: 4-5433050013 Количество на модель: 2
4-5433050013
2
33

Номер детали на чертеже:

33

Terminal block

Заводской номер: 4-5358220010 Количество на модель: 4
4-5358220010
4
35

Номер детали на чертеже:

35

Signal horn

Заводской номер: 4-5358170063 Количество на модель: 1
4-5358170063
1
36

Номер детали на чертеже:

36

Interference filler

Заводской номер: 4-3140385203 Количество на модель: 1
4-3140385203
1
37

Номер детали на чертеже:

37

Sensor

Заводской номер: 4-5422120023 Количество на модель: 1
4-5422120023
1
38

Номер детали на чертеже:

38

Isolator

Заводской номер: 4-5358170091 Количество на модель: 1
4-5358170091
1
39

Номер детали на чертеже:

39

Ignition lock

Заводской номер: 4-5358010401 Количество на модель: 1
4-5358010401
1
40

Номер детали на чертеже:

40

Flap

Заводской номер: 4-53580:0402 Количество на модель: 1
4-53580:0402
1
41

Номер детали на чертеже:

41

Fusebox

Заводской номер: 4-5358010399 Количество на модель: 1
4-5358010399
1
43

Номер детали на чертеже:

43

ГОЛОВКА

Заводской номер: 4-5413070111 Количество на модель: 1
4-5413070111
1
44

Номер детали на чертеже:

44

Clutch

Заводской номер: 4-5413070113 Количество на модель: 1
4-5413070113
1
45

Номер детали на чертеже:

45

Auxiliary switch block

Заводской номер: 4-5413070121 Количество на модель: 1
4-5413070121
1
47

Номер детали на чертеже:

47

Potentiometer

Заводской номер: 4-5358020006 Количество на модель: 2
4-5358020006
2
48

Номер детали на чертеже:

48

Knob

Заводской номер: 4-5480030026 Количество на модель: 2
4-5480030026
2
49

Номер детали на чертеже:

49

Nut

Заводской номер: 4-3140375100 Количество на модель: 2
4-3140375100
2
51

Номер детали на чертеже:

51

Diode

Заводской номер: 4-5432010008 Количество на модель: 4
4-5432010008
4
53

Номер детали на чертеже:

53

Switch

Заводской номер: 4-5358200097 Количество на модель: 2
4-5358200097
2
54

Номер детали на чертеже:

54

Plate

Заводской номер: 4-5358210081 Количество на модель: 2
4-5358210081
2
55

Номер детали на чертеже:

55

T-piece

Заводской номер: 4-5358200091 Количество на модель: 2
4-5358200091
2
56

Номер детали на чертеже:

56

Cover

Заводской номер: 4-5358220040 Количество на модель: 1
4-5358220040
1
57

Номер детали на чертеже:

57

Symbol

Заводской номер: 4-6531012703 Количество на модель: 2
4-6531012703
2
58

Номер детали на чертеже:

58

Symbol

Заводской номер: 4-6531013317 Количество на модель: 1
4-6531013317
1
59

Номер детали на чертеже:

59

Symbol

Заводской номер: 4-6531013183 Количество на модель: 1
4-6531013183
1
60

Номер детали на чертеже:

60

Symbol

Заводской номер: 4-6531013184 Количество на модель: 1
4-6531013184
1
61

Номер детали на чертеже:

61

Symbol

Заводской номер: 4-6531013187 Количество на модель: 1
4-6531013187
1
62

Номер детали на чертеже:

62

Symbol

Заводской номер: 4-6531013188 Количество на модель: 1
4-6531013188
1
63

Номер детали на чертеже:

63

Symbol

Заводской номер: 4-6531012582 Количество на модель: 1
4-6531012582
1
67

Номер детали на чертеже:

67

Hexagon head screw

Заводской номер: 4-3002505012 Количество на модель: 2
4-3002505012
2
68

Номер детали на чертеже:

68

Hexagon head screw

Заводской номер: 4-3002506012 Количество на модель: 8
4-3002506012
8
69

Номер детали на чертеже:

69

Hexagon head screw

Заводской номер: 4-3002508016 Количество на модель: 1
4-3002508016
1
71

Номер детали на чертеже:

71

Socket head cap screw

Заводской номер: 4-3113104035 Количество на модель: 8
4-3113104035
8
72

Номер детали на чертеже:

72

Socket head cap screw

Заводской номер: 4-3113105012 Количество на модель: 2
4-3113105012
2
73

Номер детали на чертеже:

73

Socket head cap screw

Заводской номер: 4-3113104012 Количество на модель: 2
4-3113104012
2
74

Номер детали на чертеже:

74

Socket head cap screw

Заводской номер: 4-3113105055 Количество на модель: 4
4-3113105055
4
77

Номер детали на чертеже:

77

Hexagon nut

Заводской номер: 4-3048500050 Количество на модель: 8
4-3048500050
8
78

Номер детали на чертеже:

78

Hexagon nut

Заводской номер: 4-3048500100 Количество на модель: 1
4-3048500100
1
79

Номер детали на чертеже:

79

Nut

Заводской номер: 4-3149200040 Количество на модель: 2
4-3149200040
2
80

Номер детали на чертеже:

80

Washer

Заводской номер: 4-3170200043 Количество на модель: 2
4-3170200043
2
81

Номер детали на чертеже:

81

Washer

Заводской номер: 4-3170200053 Количество на модель: 8
4-3170200053
8
82

Номер детали на чертеже:

82

Washer

Заводской номер: 4-3170200064 Количество на модель: 8
4-3170200064
8
83

Номер детали на чертеже:

83

Washer

Заводской номер: 4-3170200084 Количество на модель: 1
4-3170200084
1
84

Номер детали на чертеже:

84

Washer

Заводской номер: 4-3170200105 Количество на модель: 1
4-3170200105
1
86

Номер детали на чертеже:

86

Lock washer

Заводской номер: 4-3174000051 Количество на модель: 10
4-3174000051
10
87

Номер детали на чертеже:

87

Lock washer

Заводской номер: 4-3174000082 Количество на модель: 1
4-3174000082
1
88

Номер детали на чертеже:

88

Lock washer

Заводской номер: 4-3174000102 Количество на модель: 1
4-3174000102
1
91

Номер детали на чертеже:

91

Staple strip

Заводской номер: 4-6150051018 Количество на модель: 30
4-6150051018
30
92

Номер детали на чертеже:

92

Staple strip

Заводской номер: 4-6150051016 Количество на модель: 30
4-6150051016
30
93

Номер детали на чертеже:

93

Staple strip

Заводской номер: 4-6150051017 Количество на модель: 15
4-6150051017
15
AV 110 X Electrical installation AV110X Instrument panel AV110X
